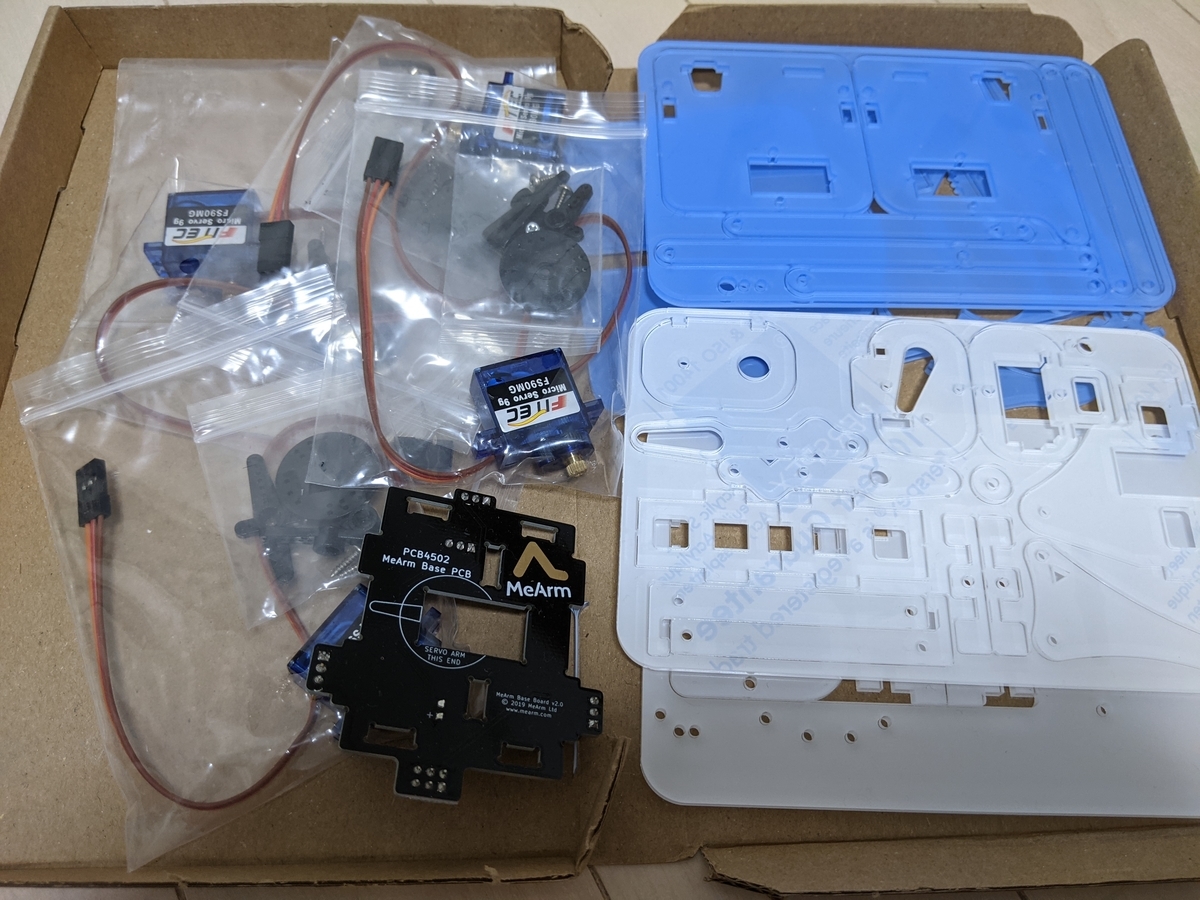

こちらです
https://jp.rs-online.com/web/p/educational-robot-kits/1340414/
・六角レンチ
・ネジ3種類
・台座の滑り止めシール
・MeArm PCB Board v3
・メタルギアサーボ x4
・プラスチック部品板 x4
(作り方参考)
http://learn.mearm.com/assets/mearm-instructions-web.pdf

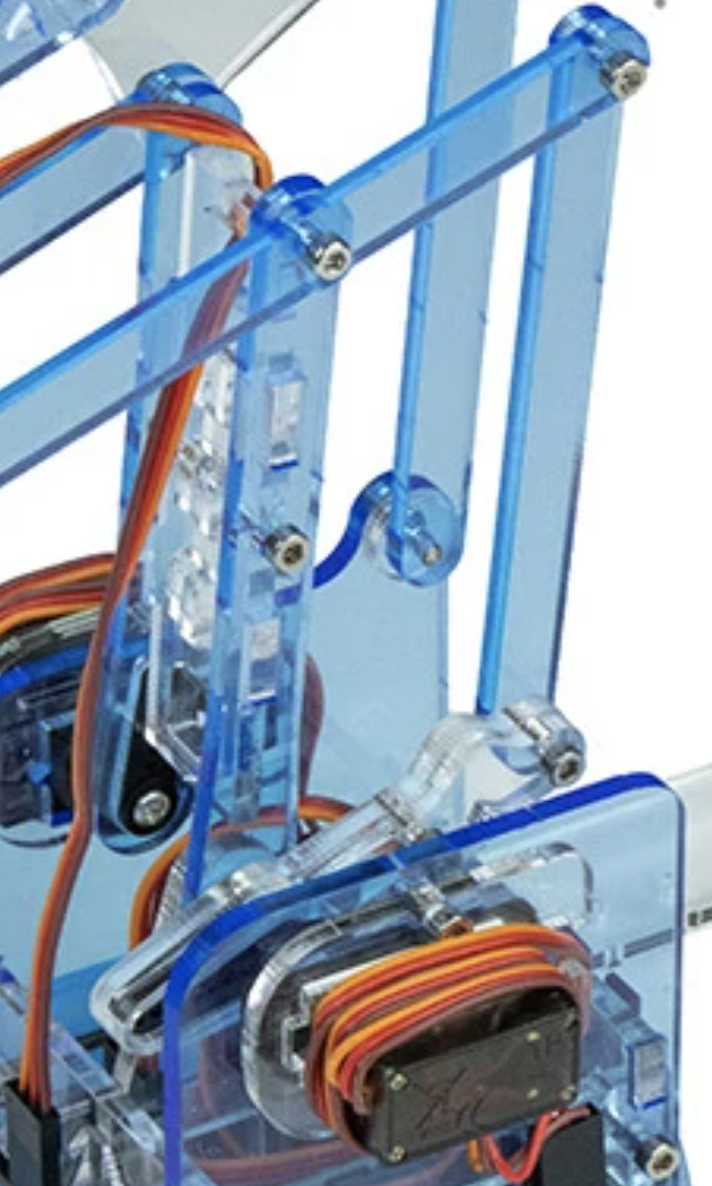

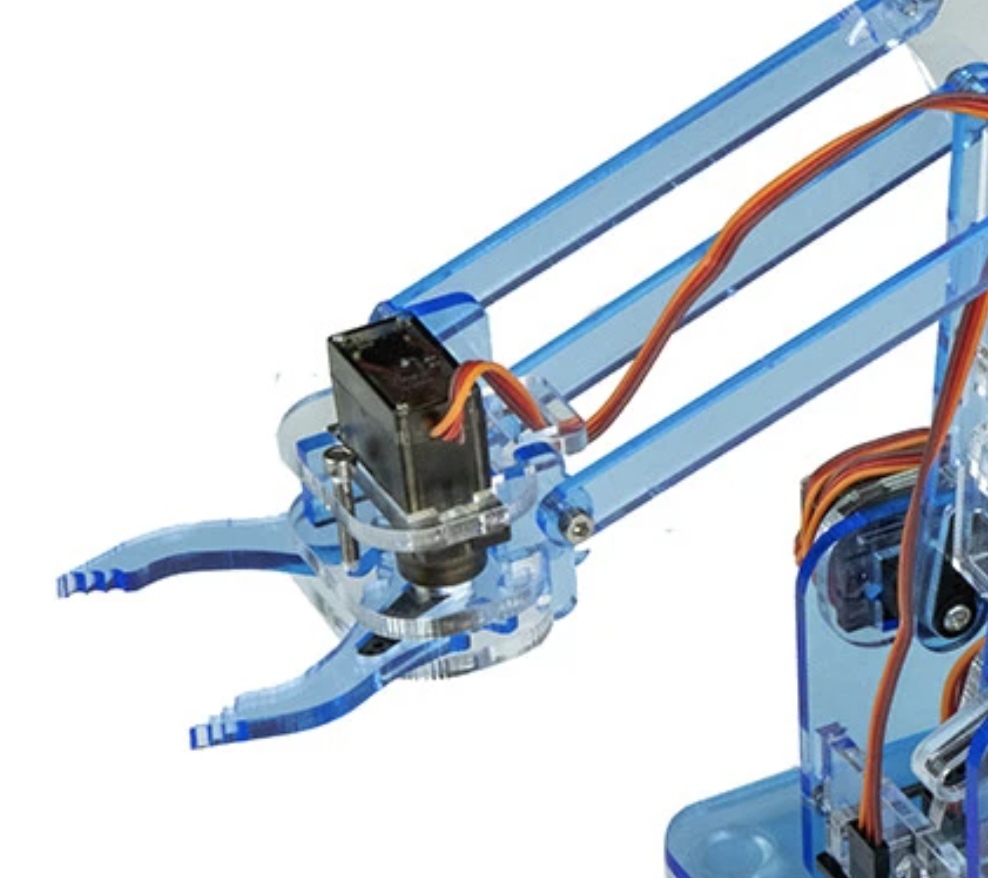

(完成画像参考)
https://twitter.com/MeArmTM/status/1086245134168219648/photo/1
https://kitronik.co.uk/collections/robotics/products/4502-mearm-robot-classic-maker-kit
---
(後に作り方動画発見)
★ https://youtu.be/sPdbs9b5udQ
購入先の写真が実際のパーツと異なっていて組み立て方がわからず困ったため、上記参考リンクのtwitter画像をみながら型違いのPDFの組み方を参考に作りました
結局組み立て方の動画を後で発見したので★をつけている動画を見ながら作ると問題なく作れます
組み立てにはいくつか気になった点がありました
1. プラスチック板の裏のフィルムは剥がしてから組み立てること
2. 配線
3. コードを巻く向き
4. 使うネジの種類
5. twitter画像とアームの組む位置が異なる
動画を見ながら進めれば問題ないと思いますが、プラスチック板についているフィルム？シール？は剥がしてから組み立ててください
キレイに貼られているので剥すものだと気づかずに組み立て始めてしまってあとで苦労しました
マイクロサーボのコードが何なのかわからず、どちら向きに基盤につけて良いのかわかりませんでした
こちらに同じものがありました
マイクロサーボ９ｇ ＳＧ−９０: パーツ一般 秋月電子通商-電子部品・ネット通販
> 配線：茶=GND、赤=電源[+]、橙=制御信号 [JRタイプ]
マイクロサーボのコードの長さは画像の通りに巻いた状態でピッタリになるようになってます
なので、巻く向きを間違えると届かなかったり余りすぎたりするので注意です

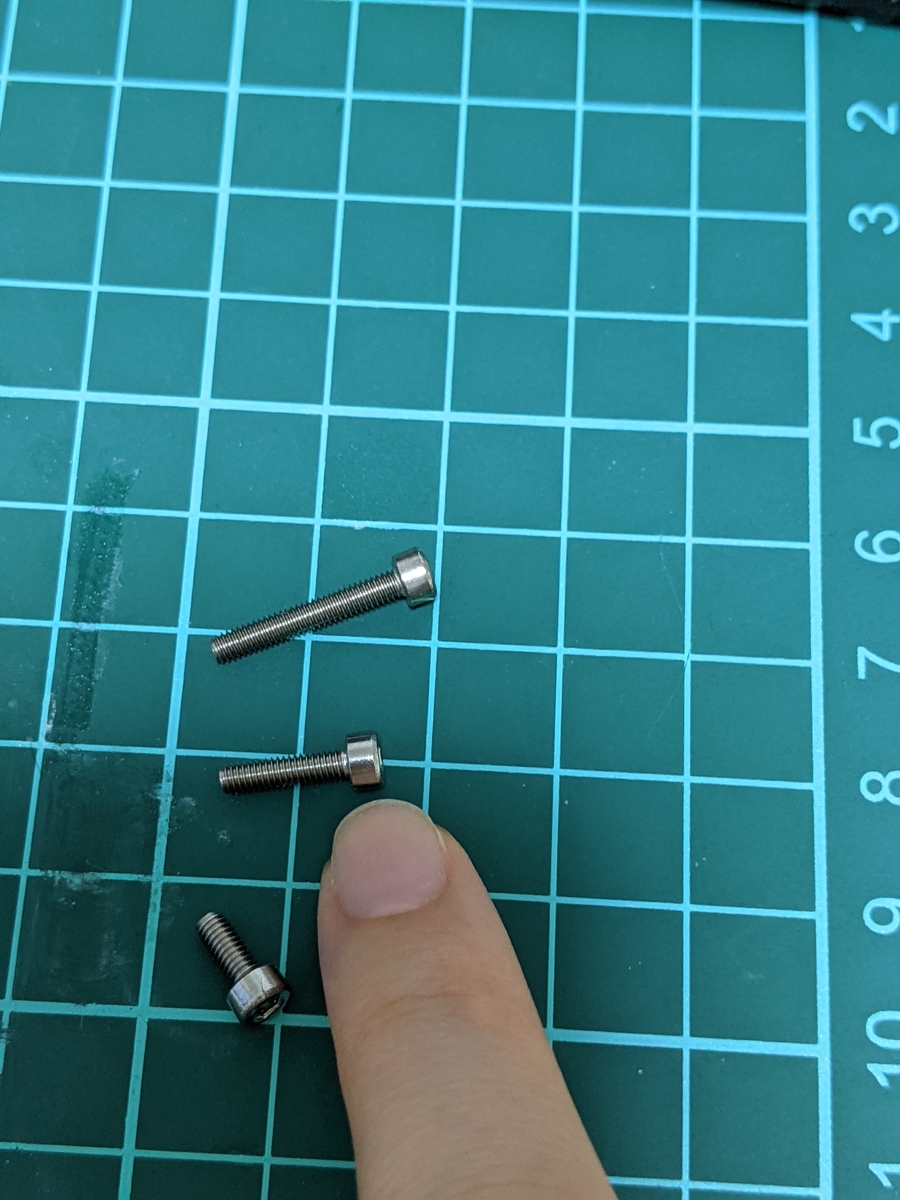

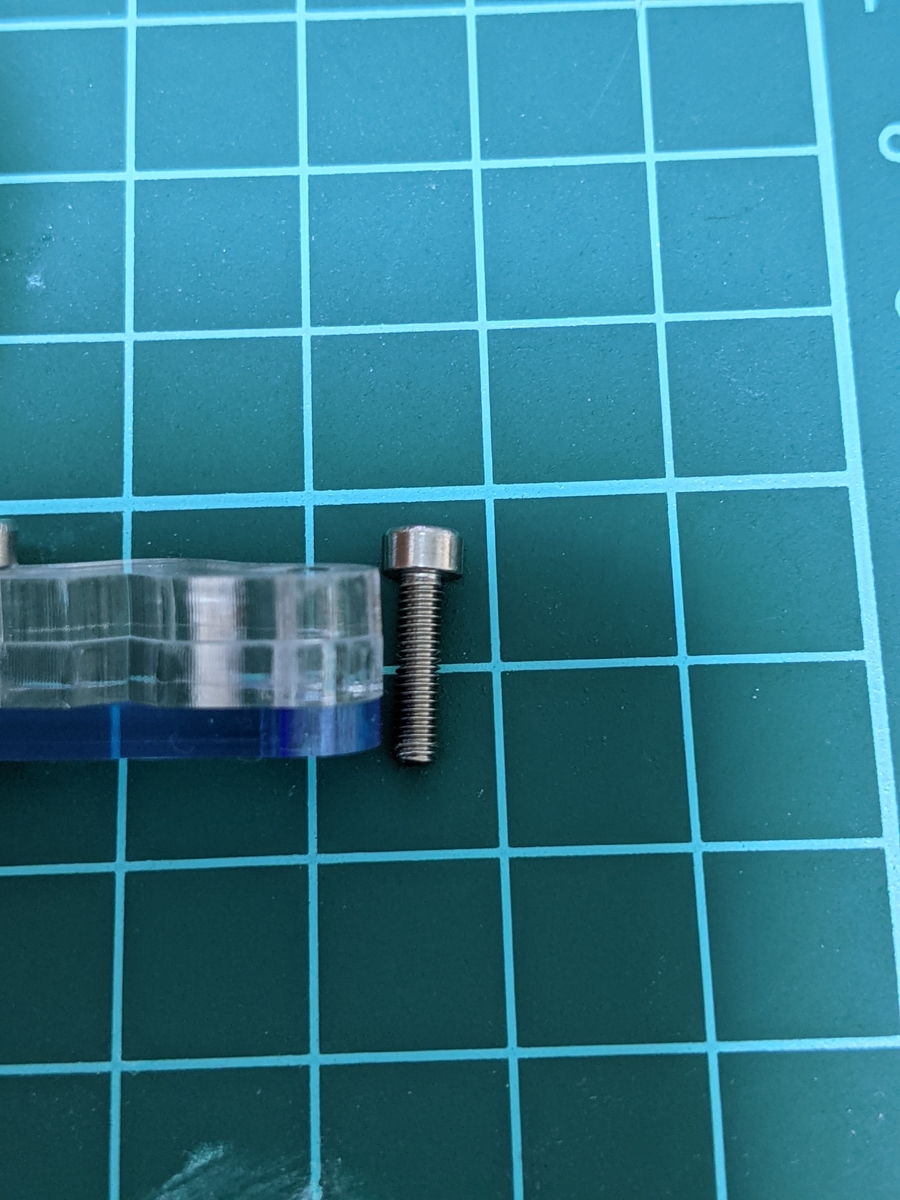

ネジは3種類入っていますが、どれを使うのかわかりづらかったです
動画では音声で説明が入ってるようなので大丈夫そうです
2枚の板を組む時は6mmを、
3枚の板を組む時は10mm、
あとは16mmが2本入っていますがこちらは掴むところに利用します
間違い探しレベルで違うだけなので問題ないです

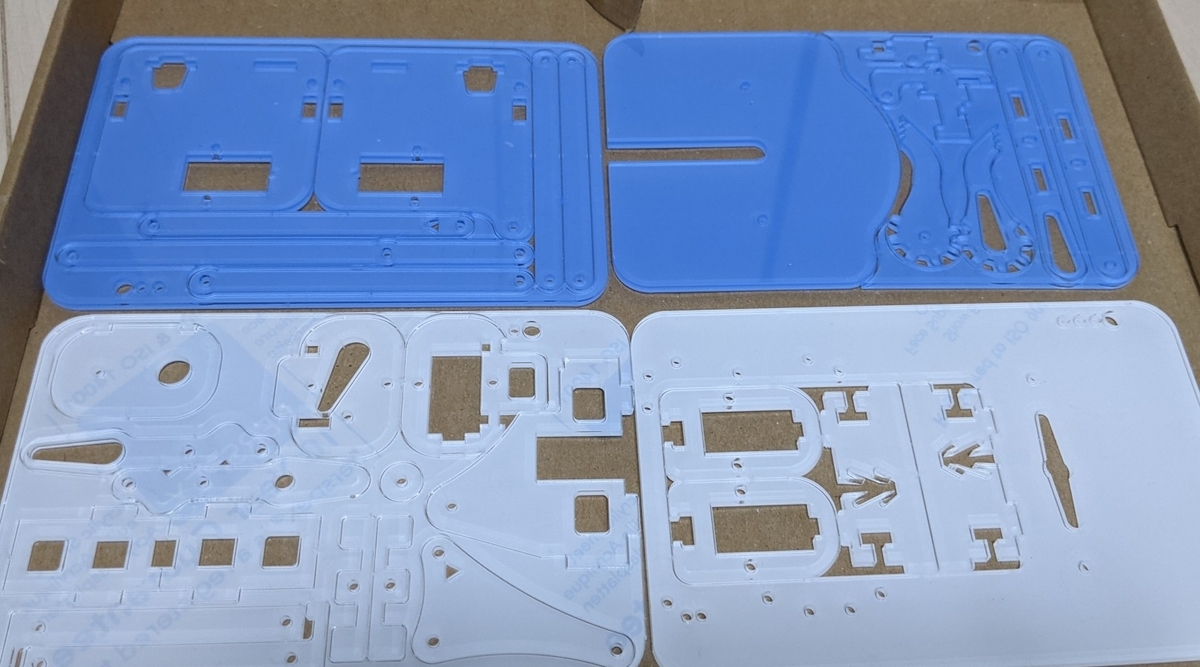

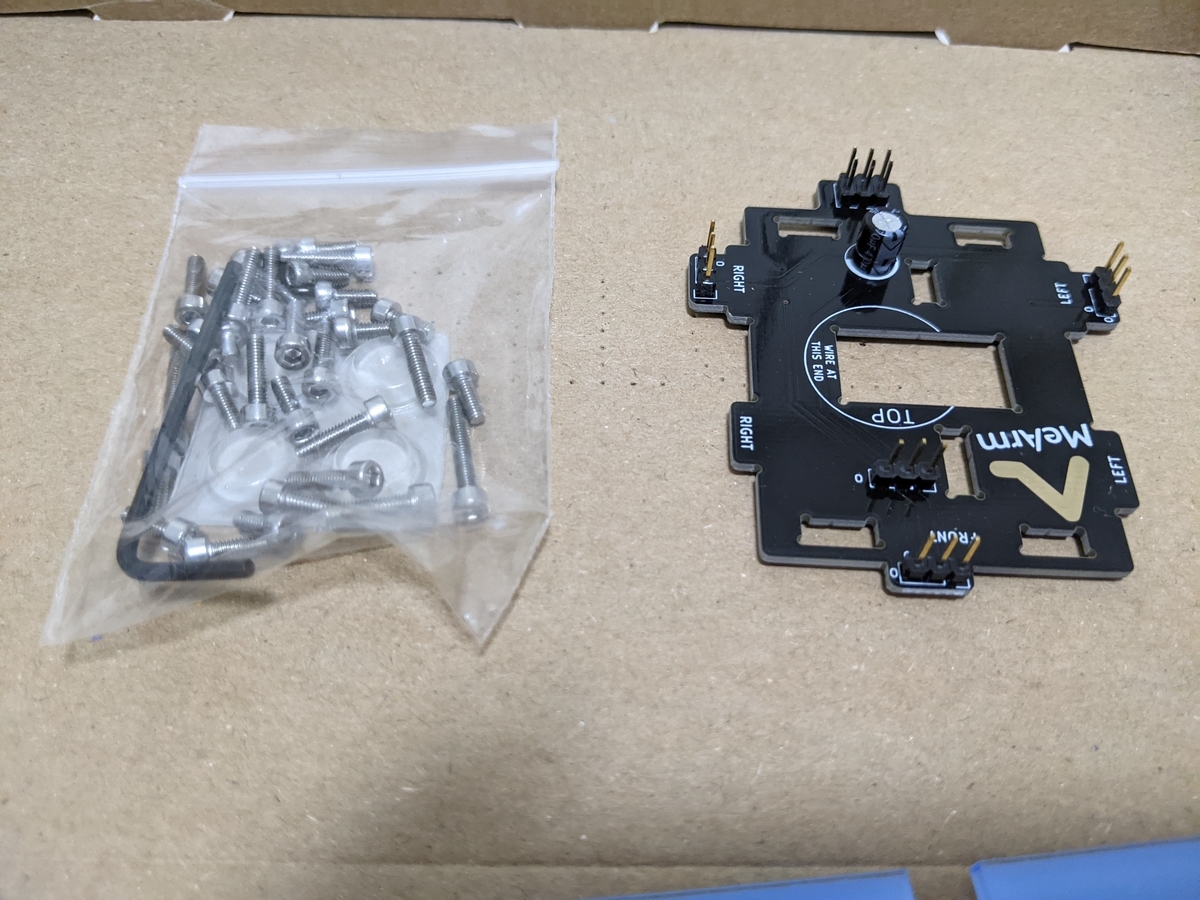

組み立ての説明書がなかったので、まず目立つパーツを並べてみました
なんとなく完成図を予想して組み上げていきます
紛失防止のため、パーツは利用するときに1つずつ外していきます
こちらは確認作業です
後で取り外しますので飛ばしていただいても大丈夫です

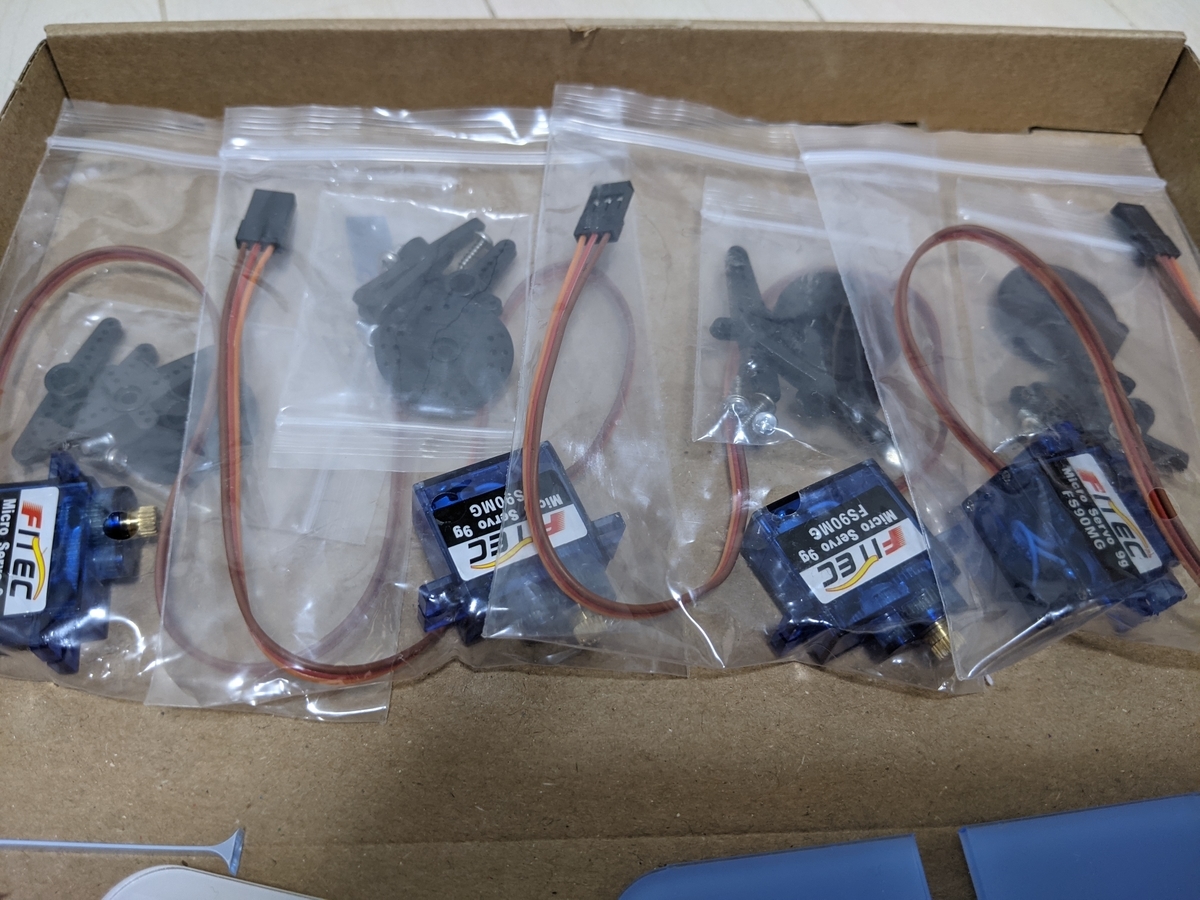

小袋からサーボを取り出します

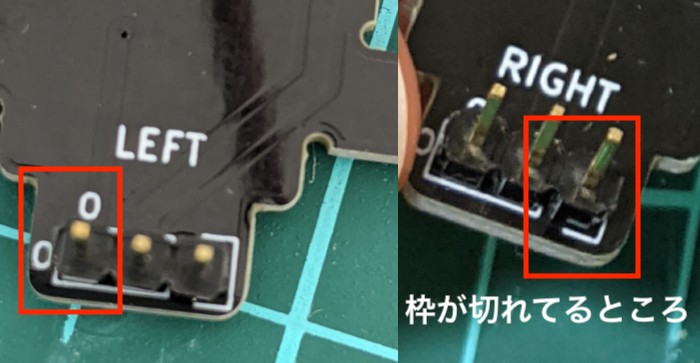

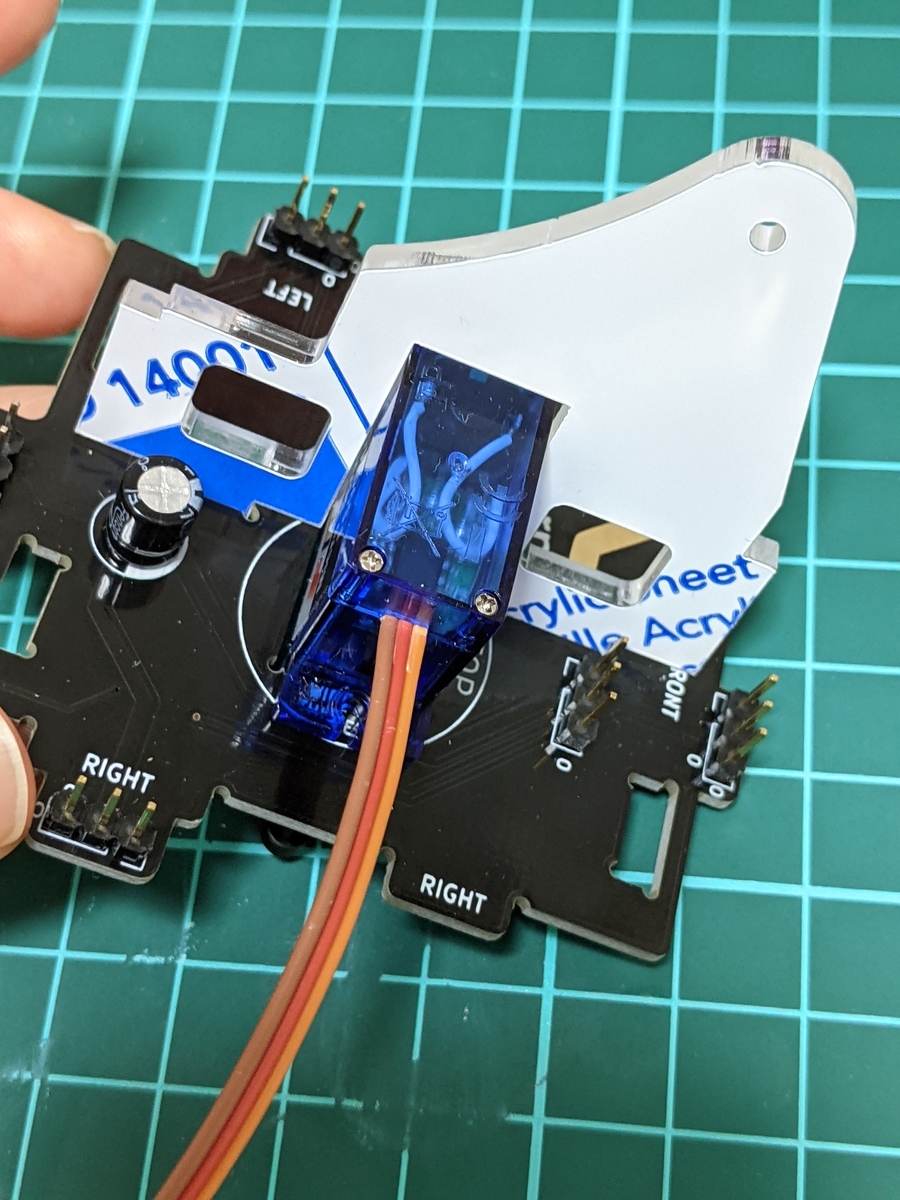

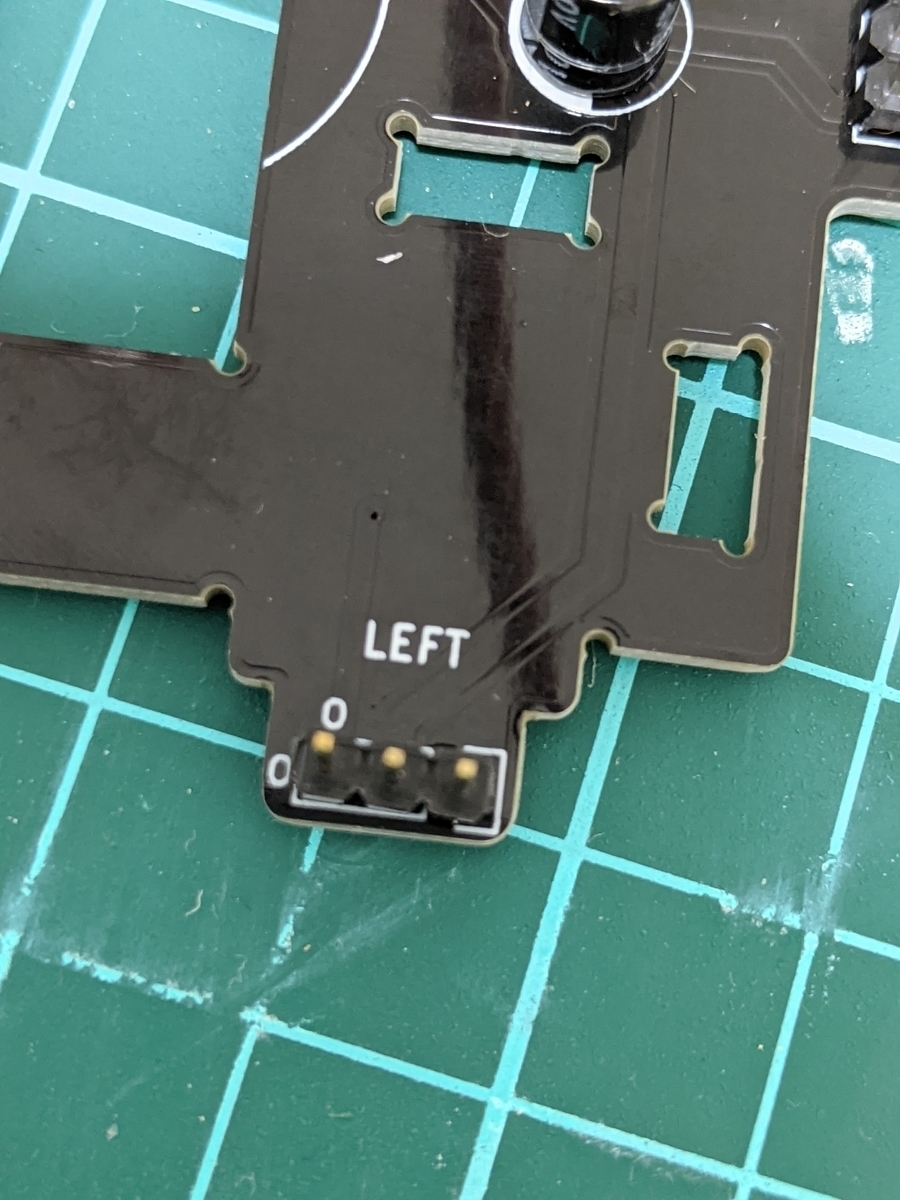

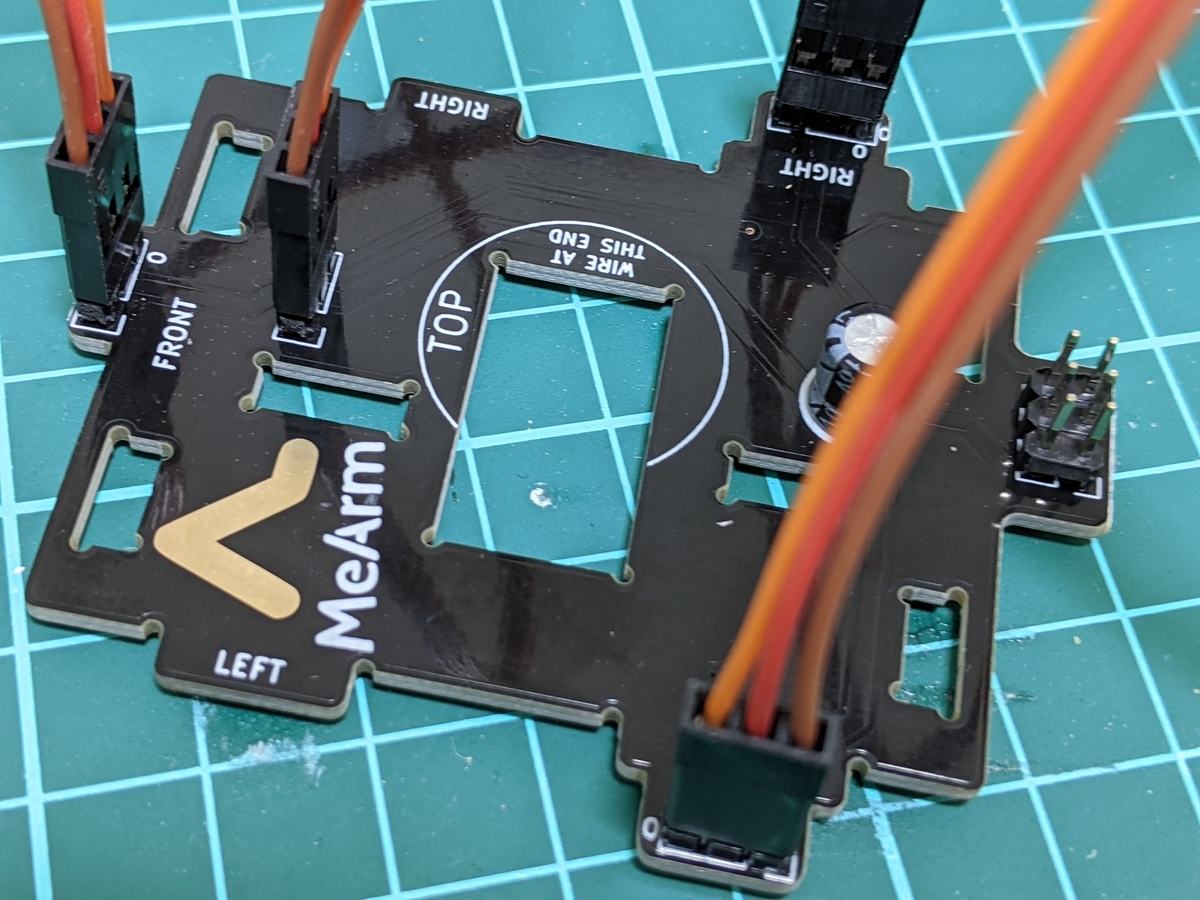

つぎにPCBの向きを確認
0とある方にオレンジのコードを
枠が途切れている方に茶色のコードがくるように接続します
4つとも同じように接続します
これで接続の確認をしました
一旦コードは取り外します

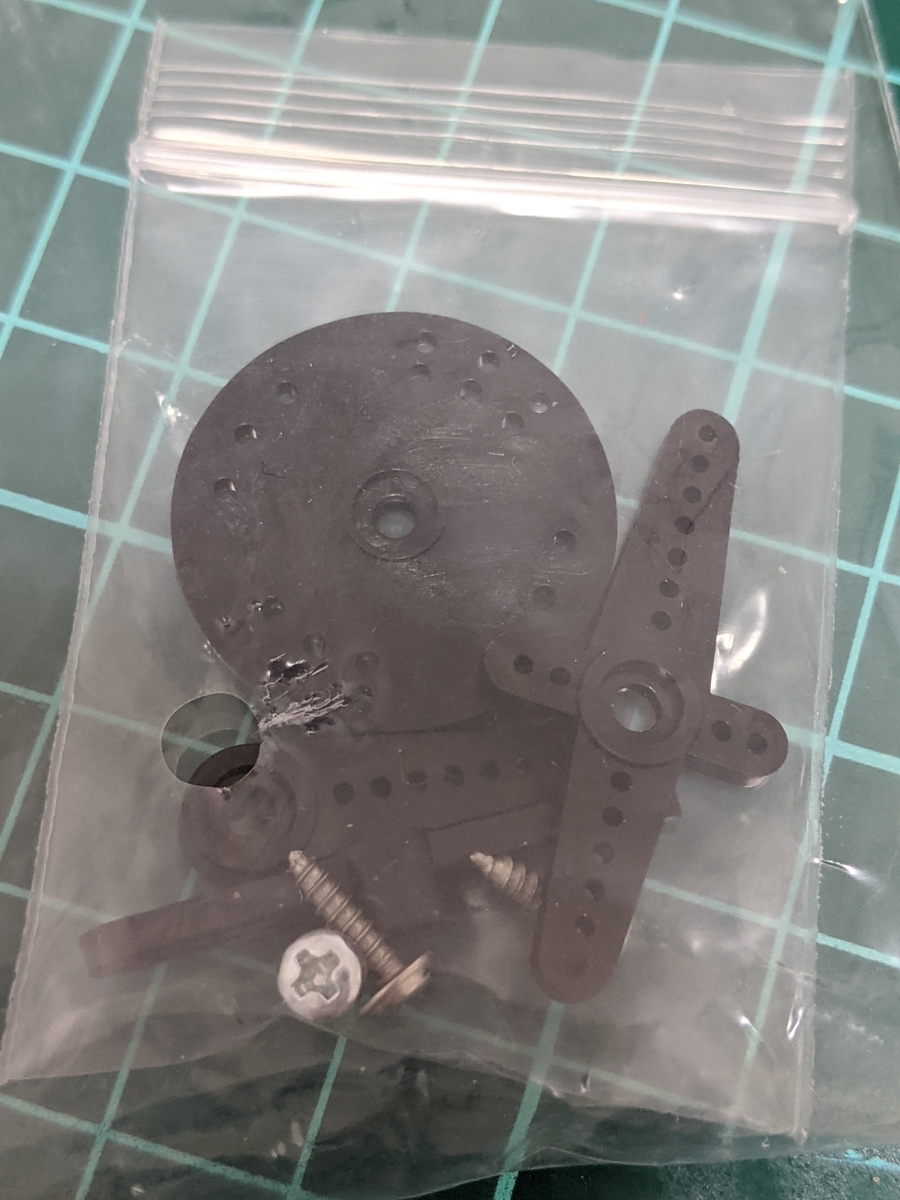

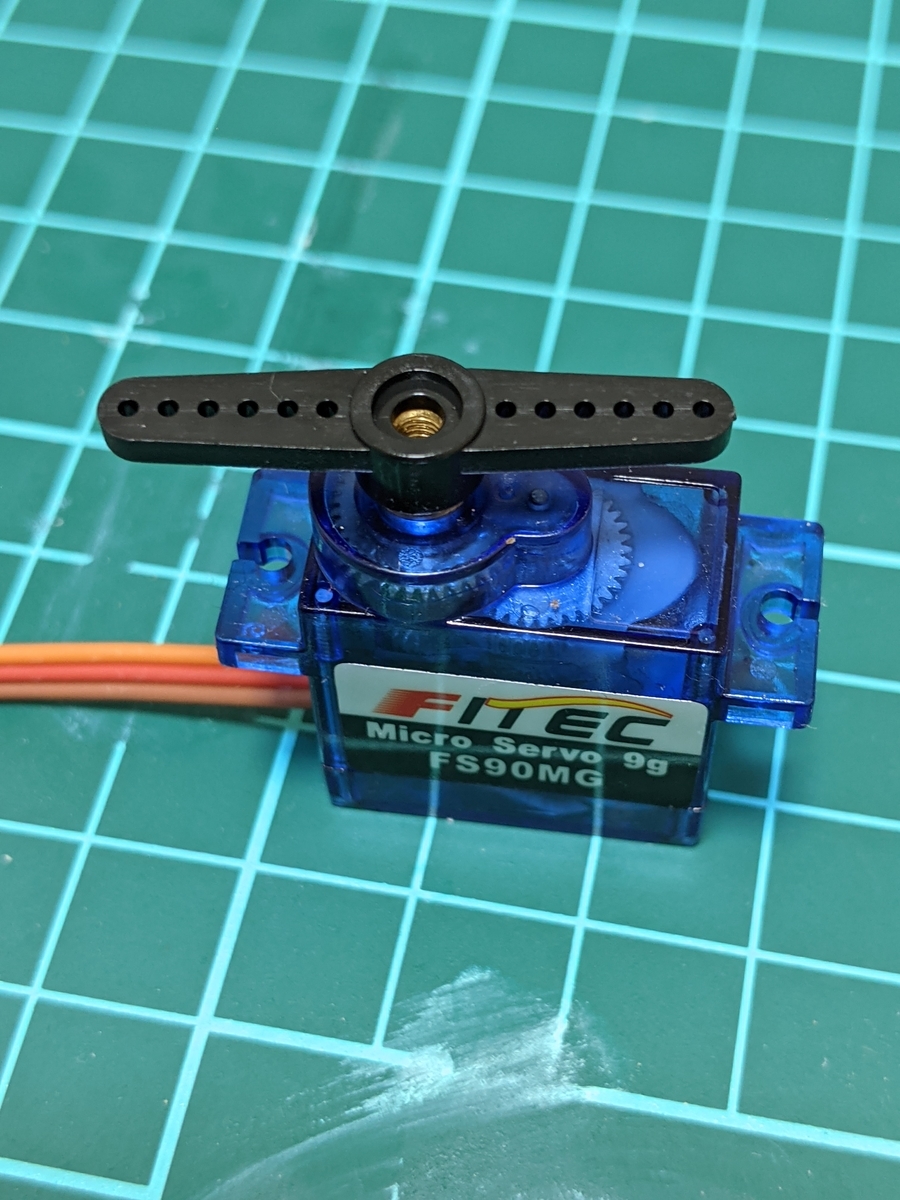

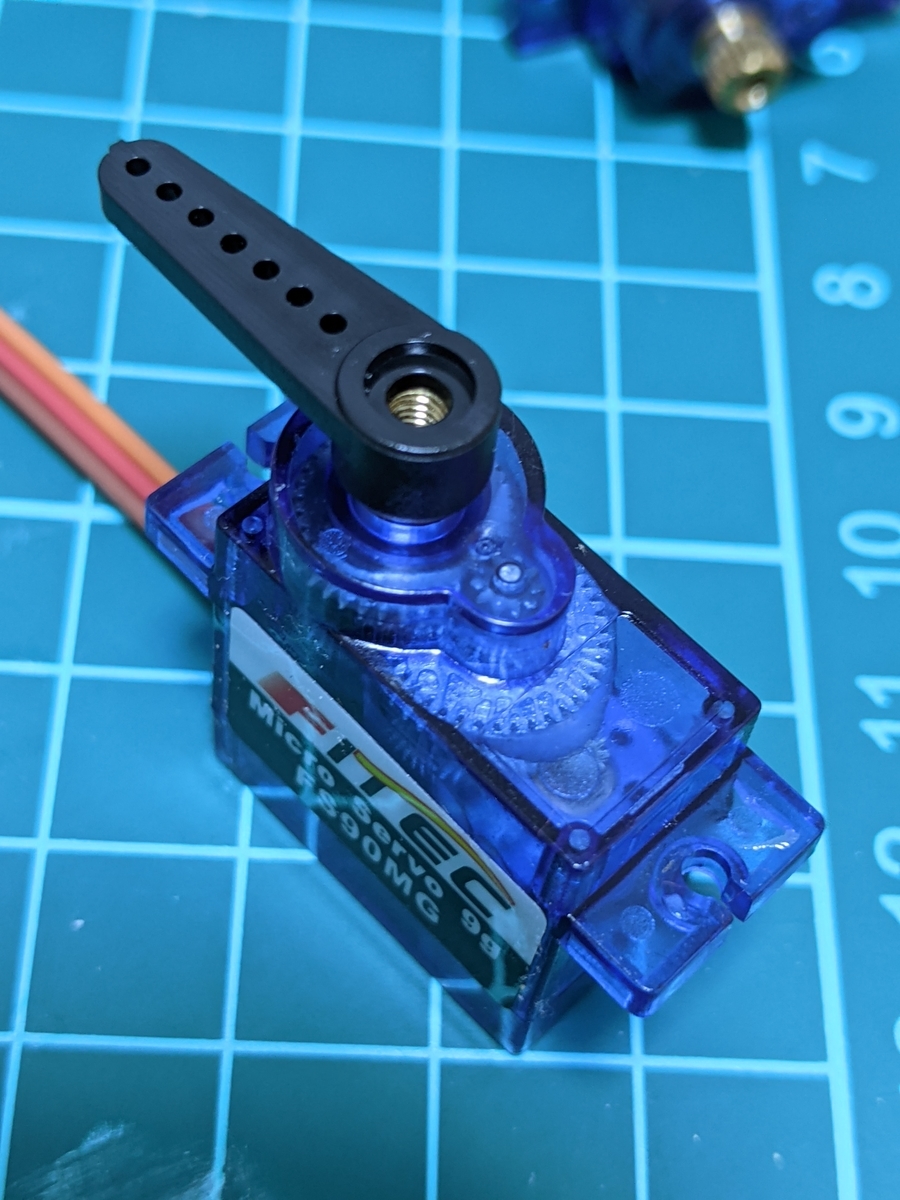

先ほど小袋から取り出したサーボに羽をつけます
1つだけ両方に羽があるサーボホーンをつけます
残りの3つは片方だけのサーボホーンをつけます

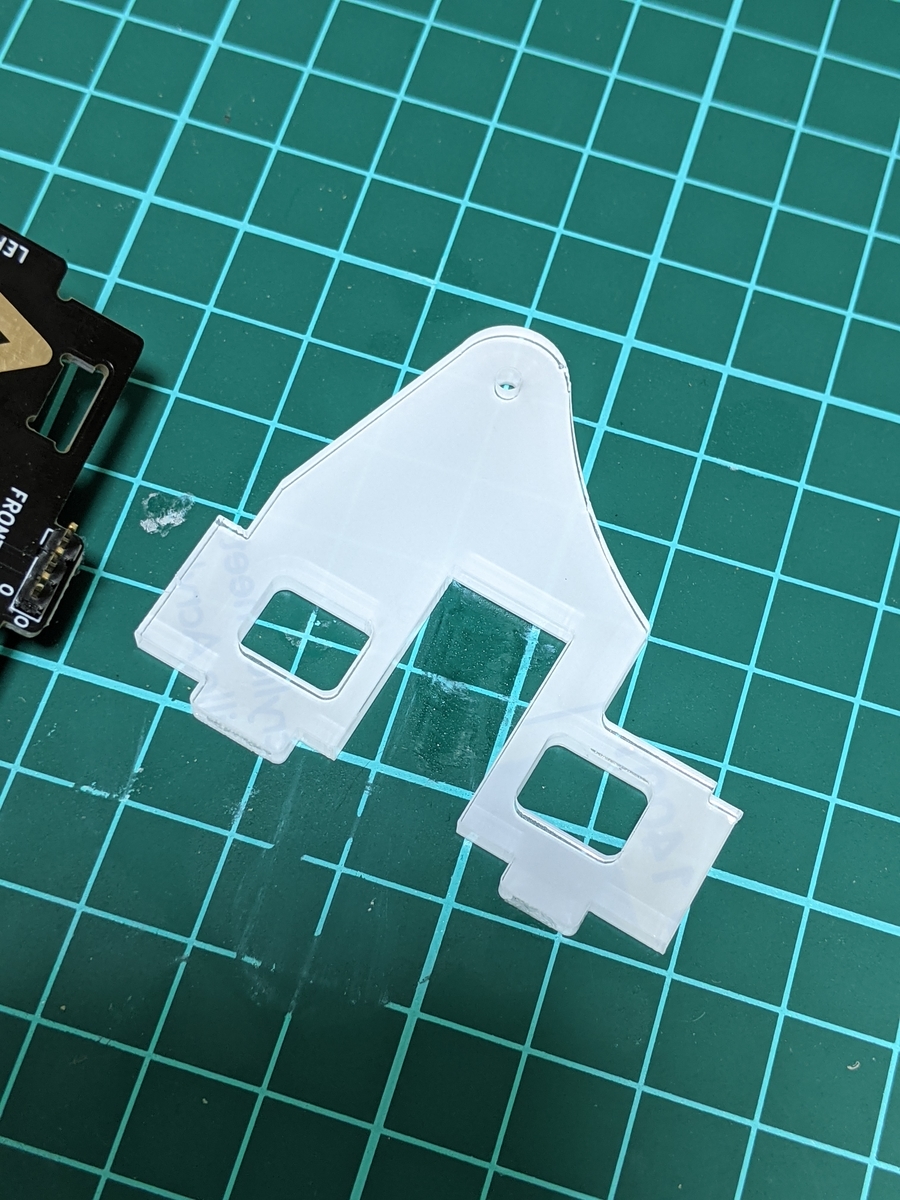

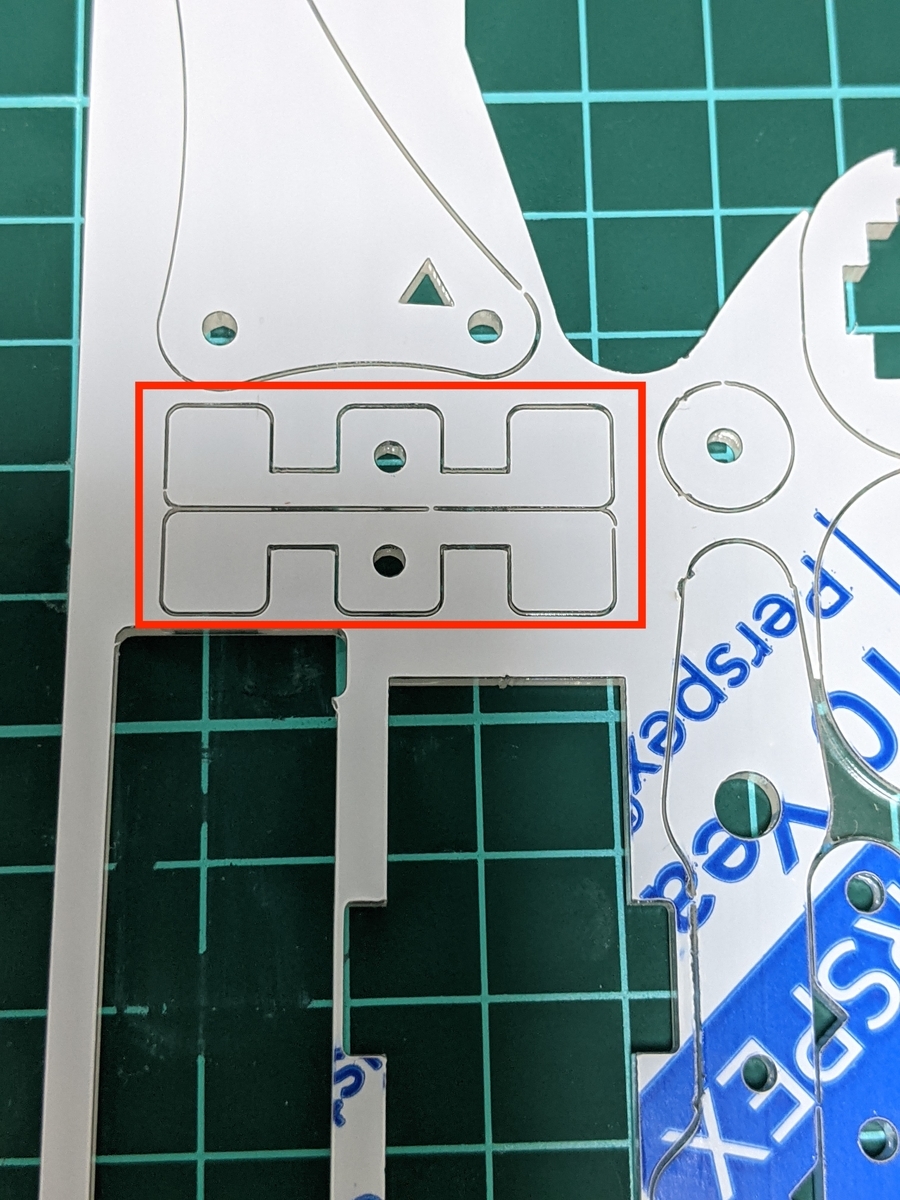

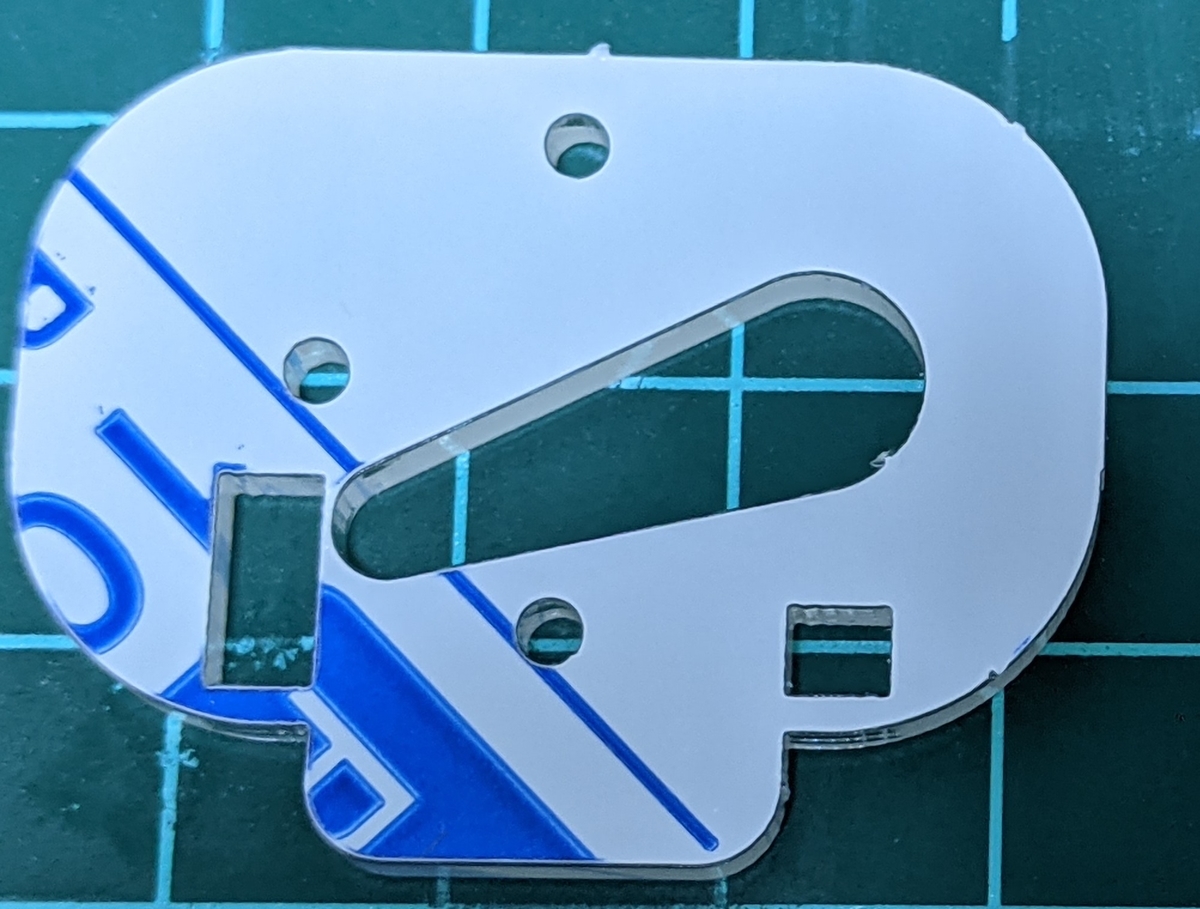

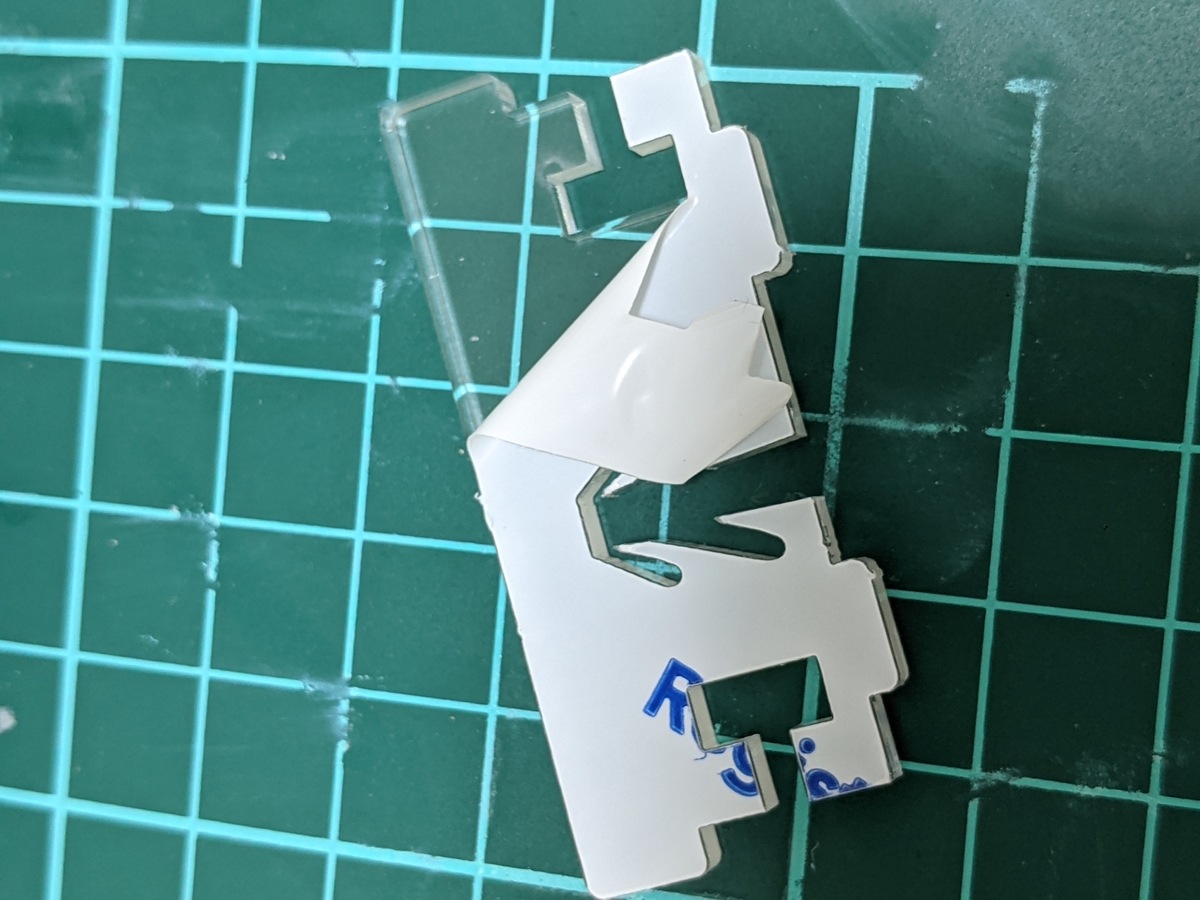

こちらのパーツを取り外して裏面のフィルムを剥がしてください
これ以降はフィルムについて言及しませんが、私はフィルムを剥がさずに組み立ててしまったのでフィルムが付いている画像があります、、、

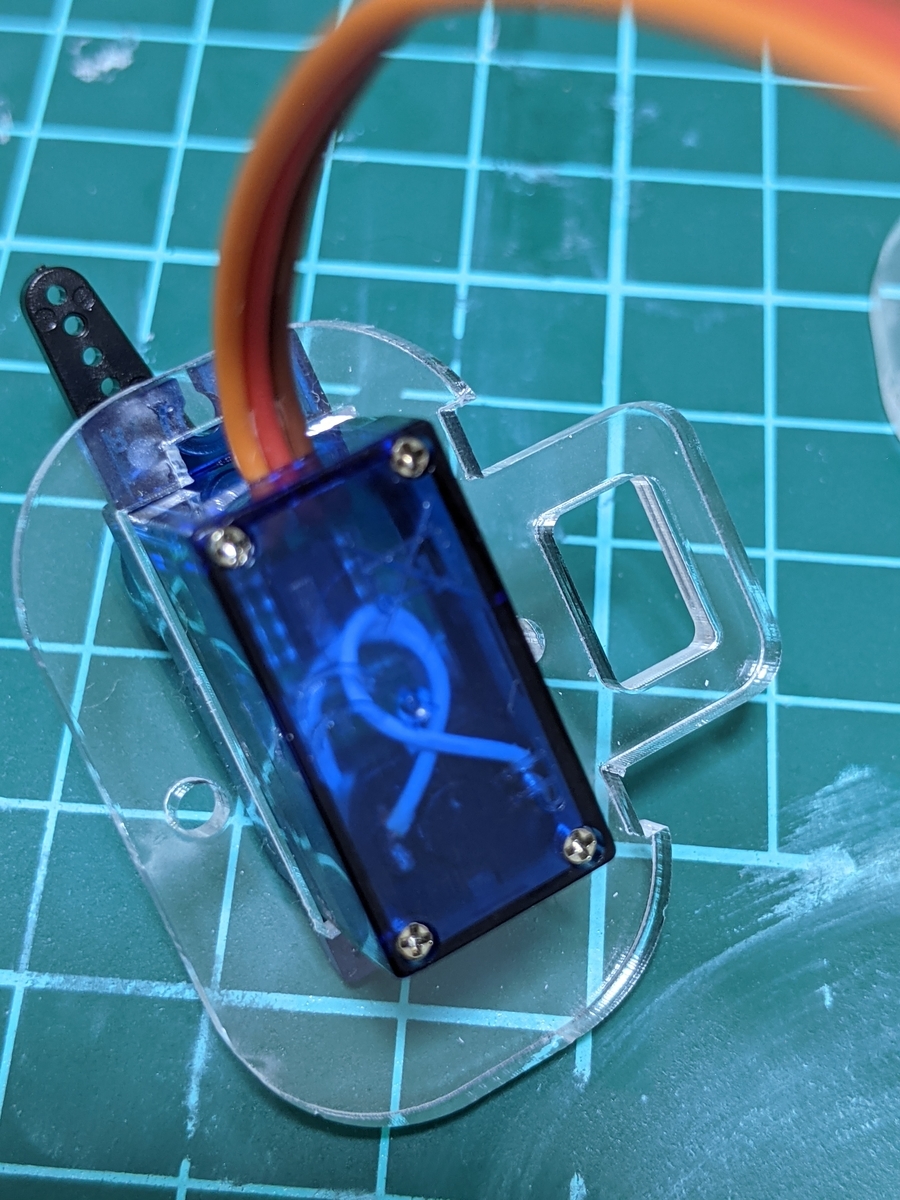

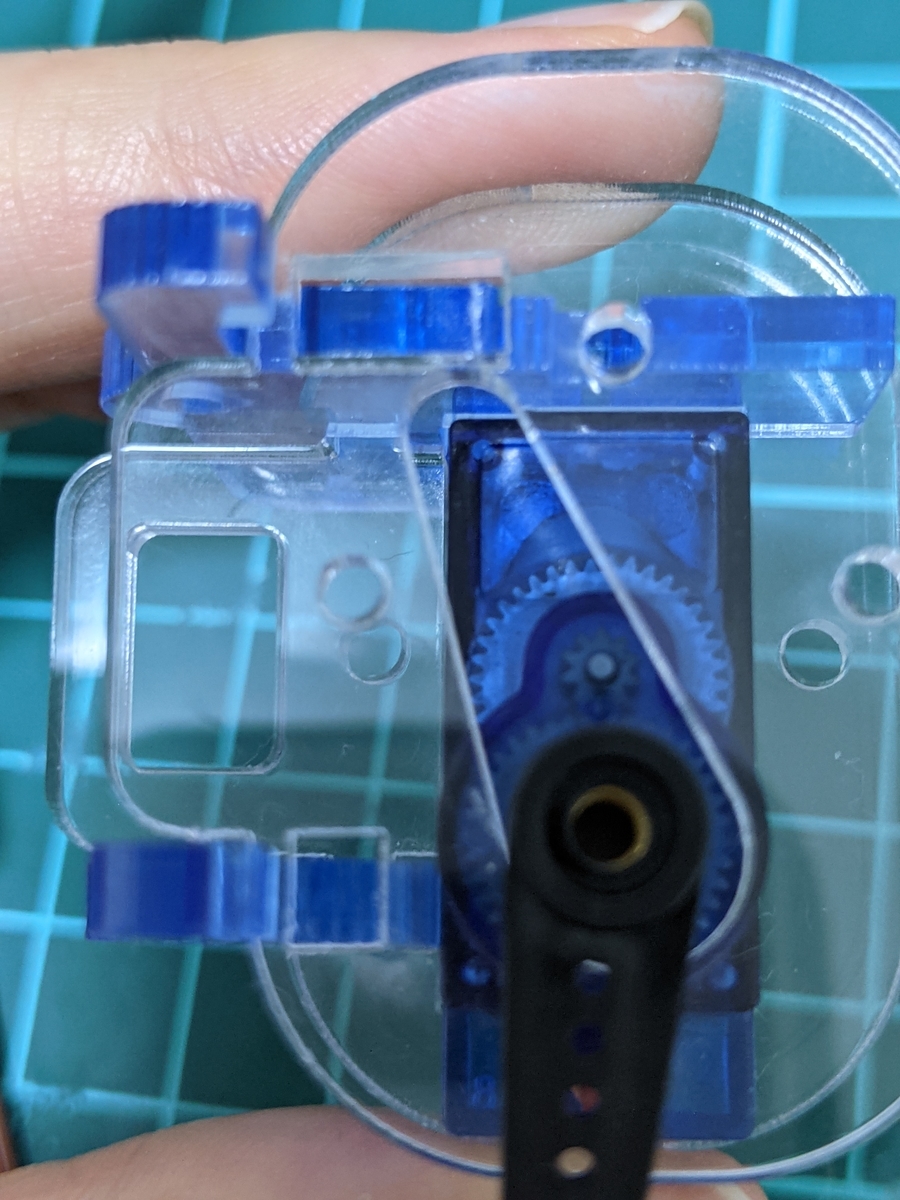

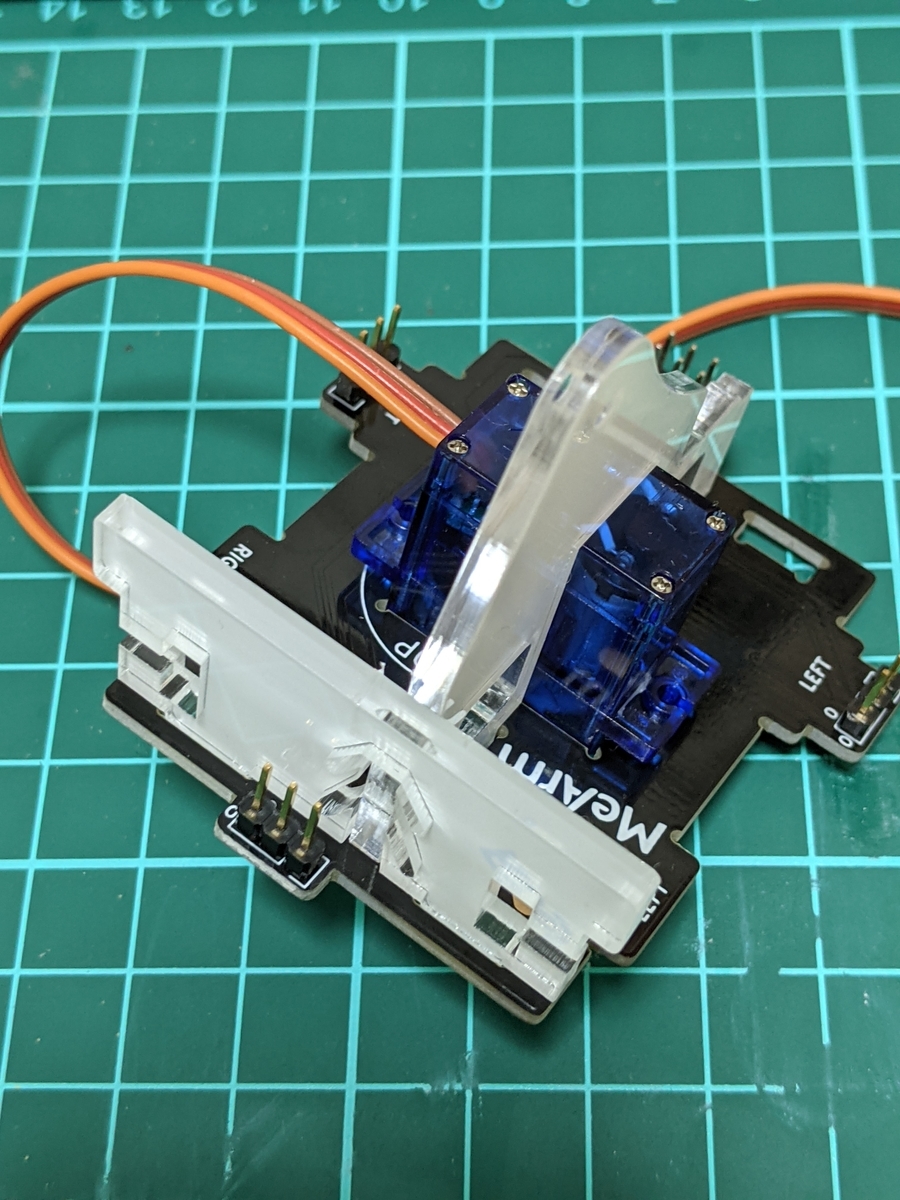

フィルムを剥がしたら中央に2つの羽が付いているサーボをセットして上から先ほどのパーツを被せます
サーボとパーツの向きに注意してください

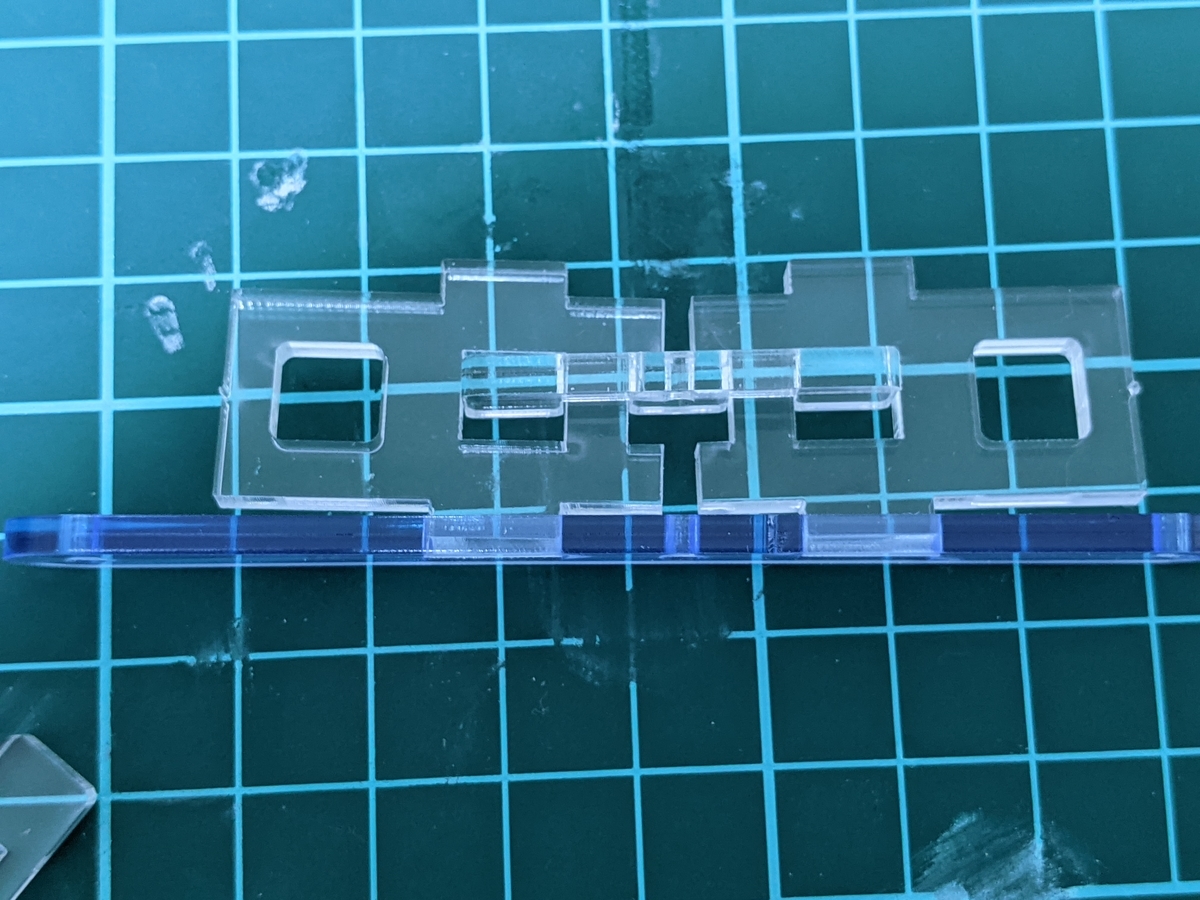

次にこのようなパーツが2つあると思いますのでこちらをつけていきます
向きに注意して両側面つけてください
上から先につけたパーツを挟むように押し込みます
向きがあっていればピッタリ合うはずです

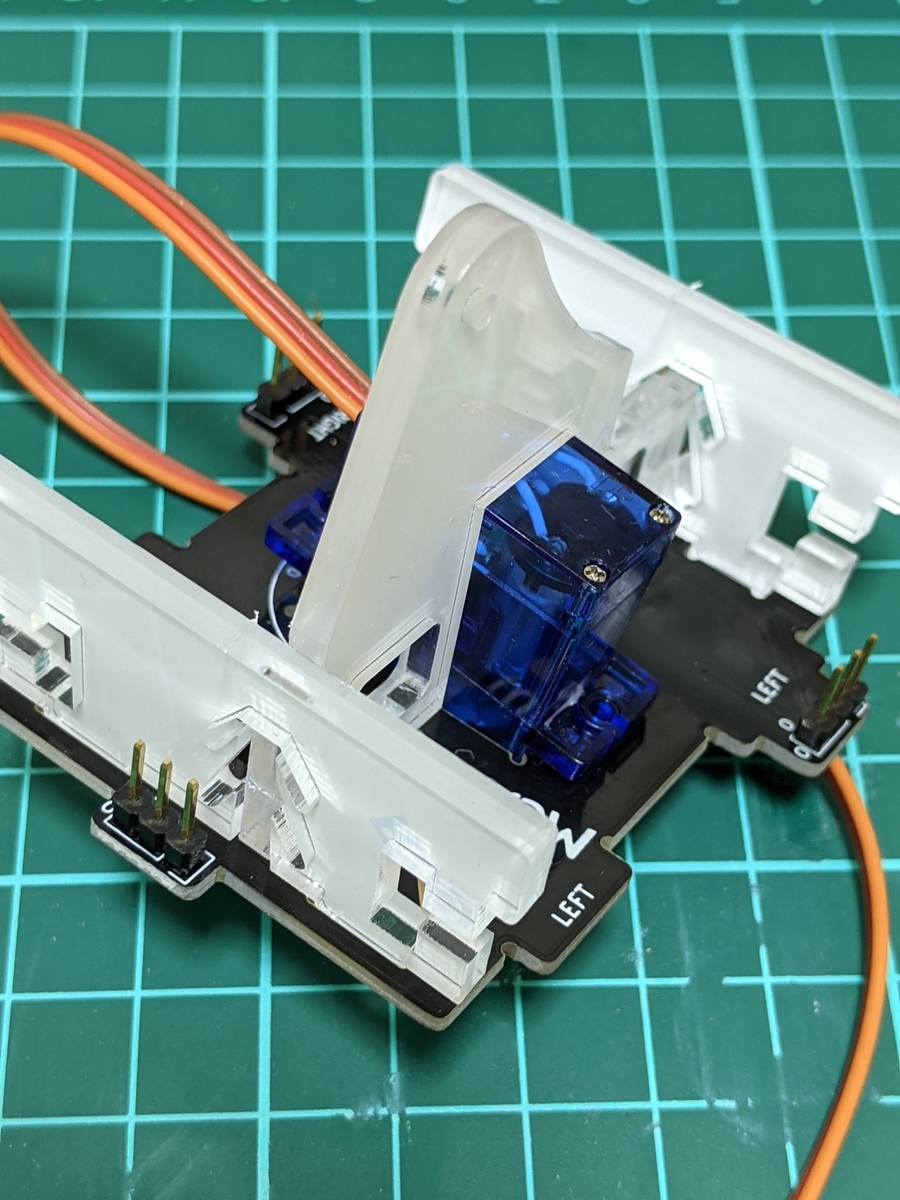

両方つけたらこんな感じになります

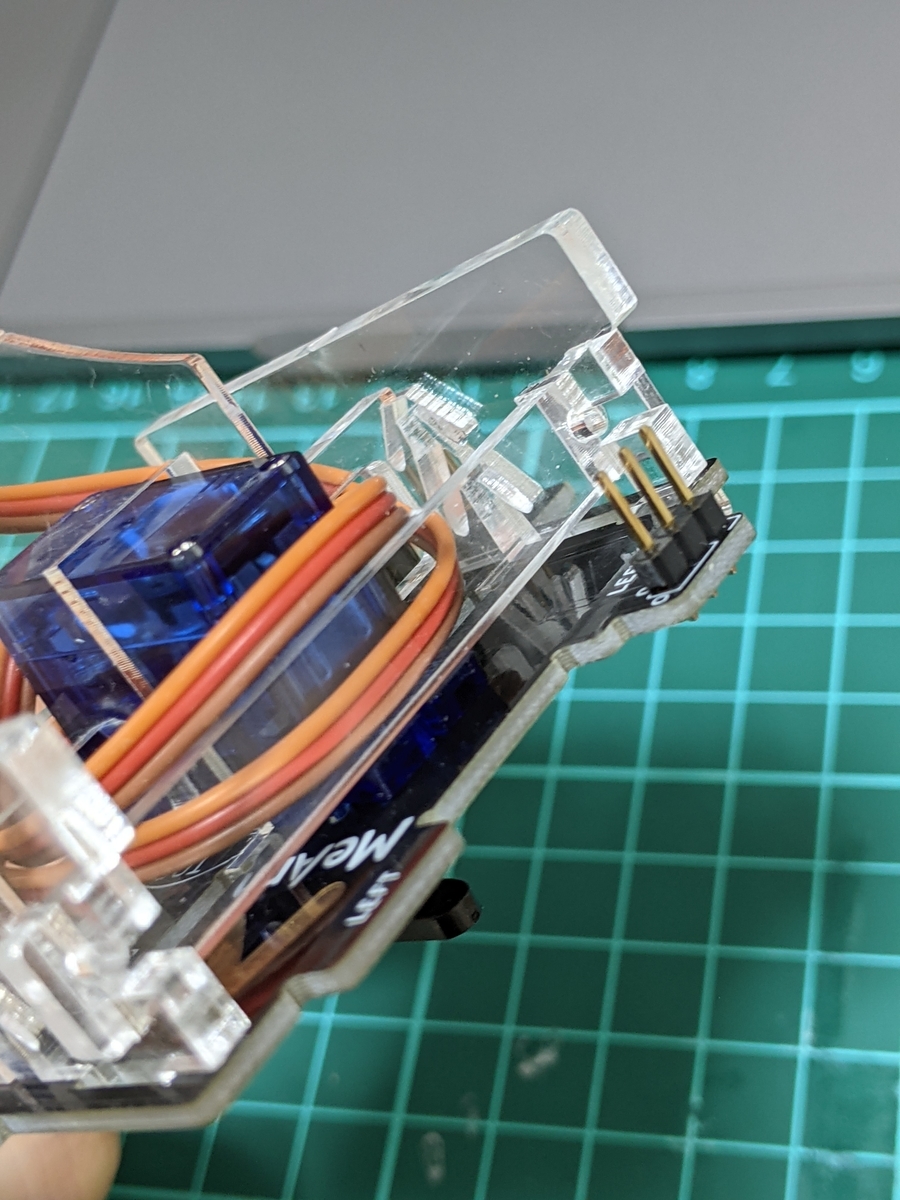

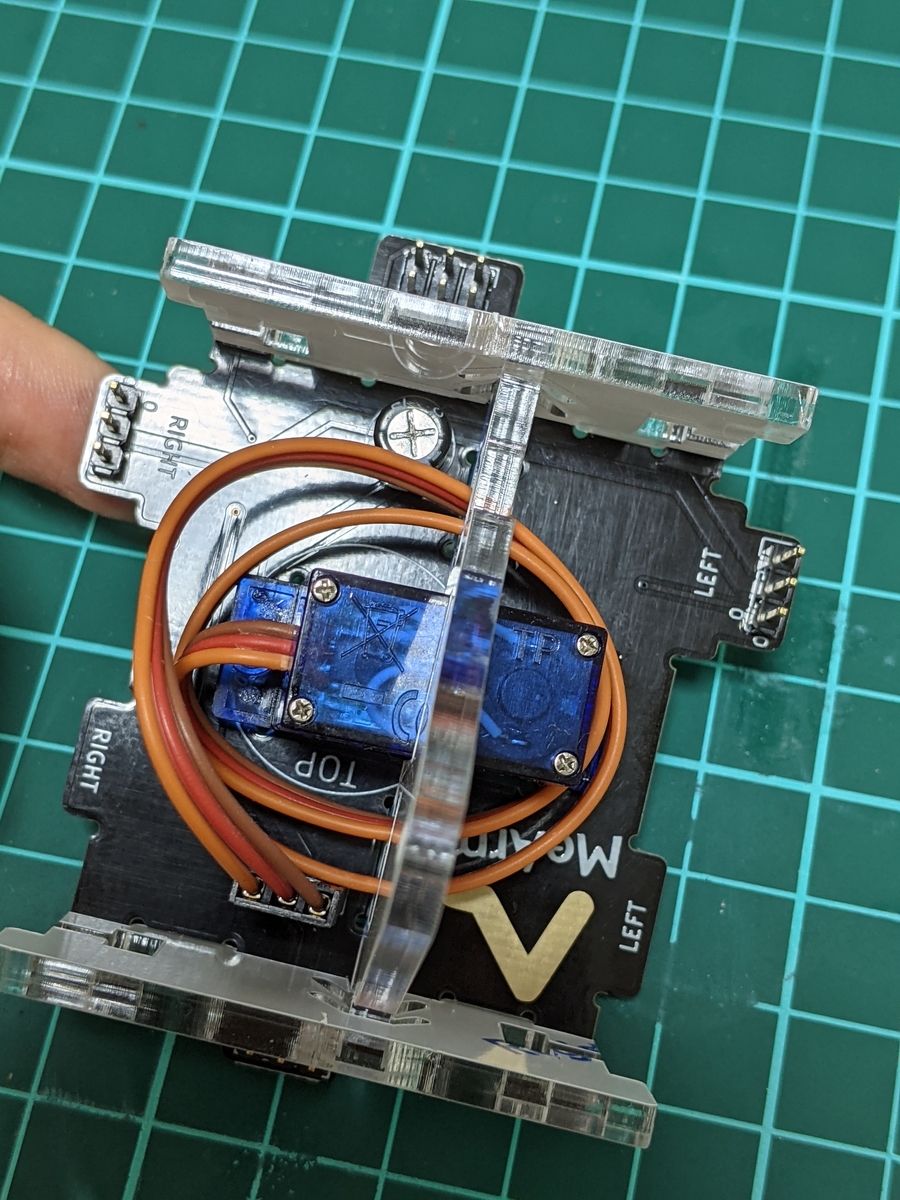

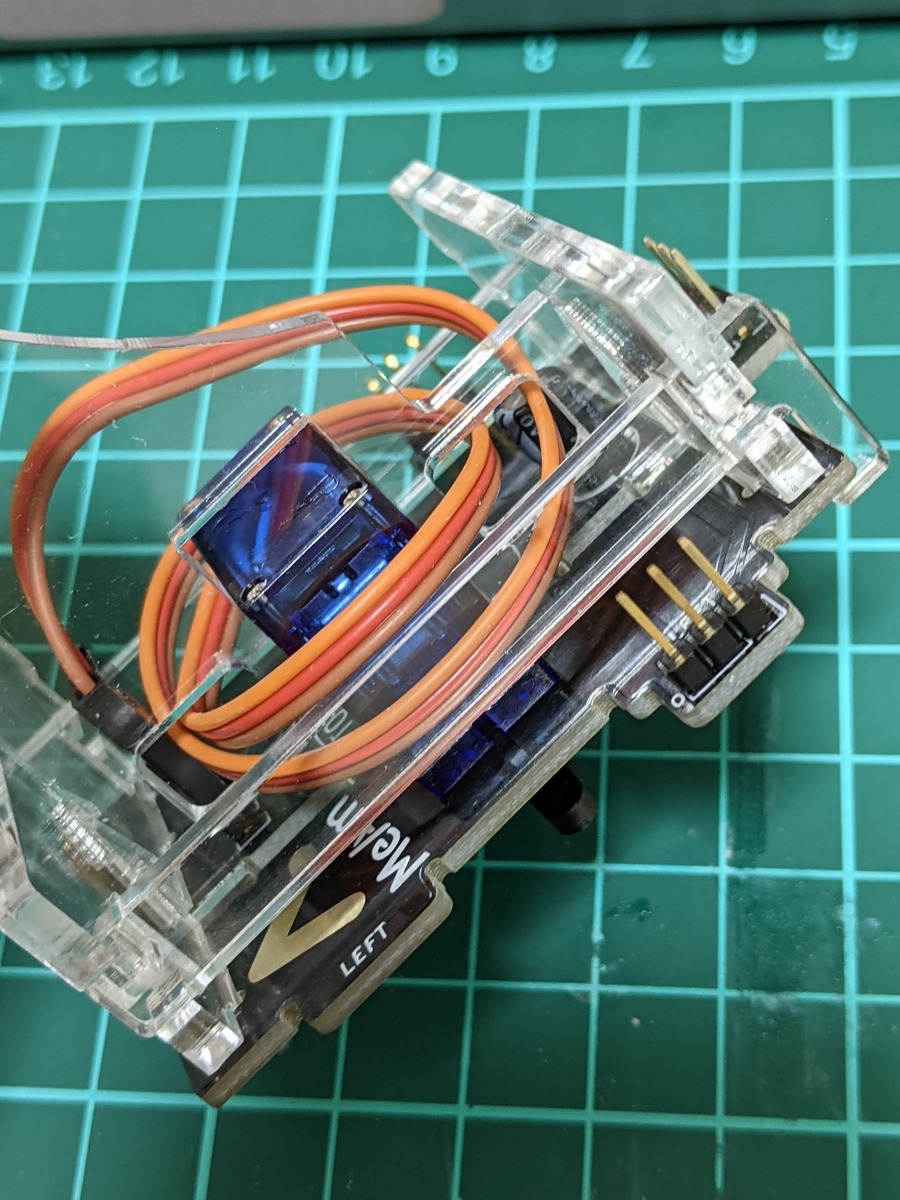

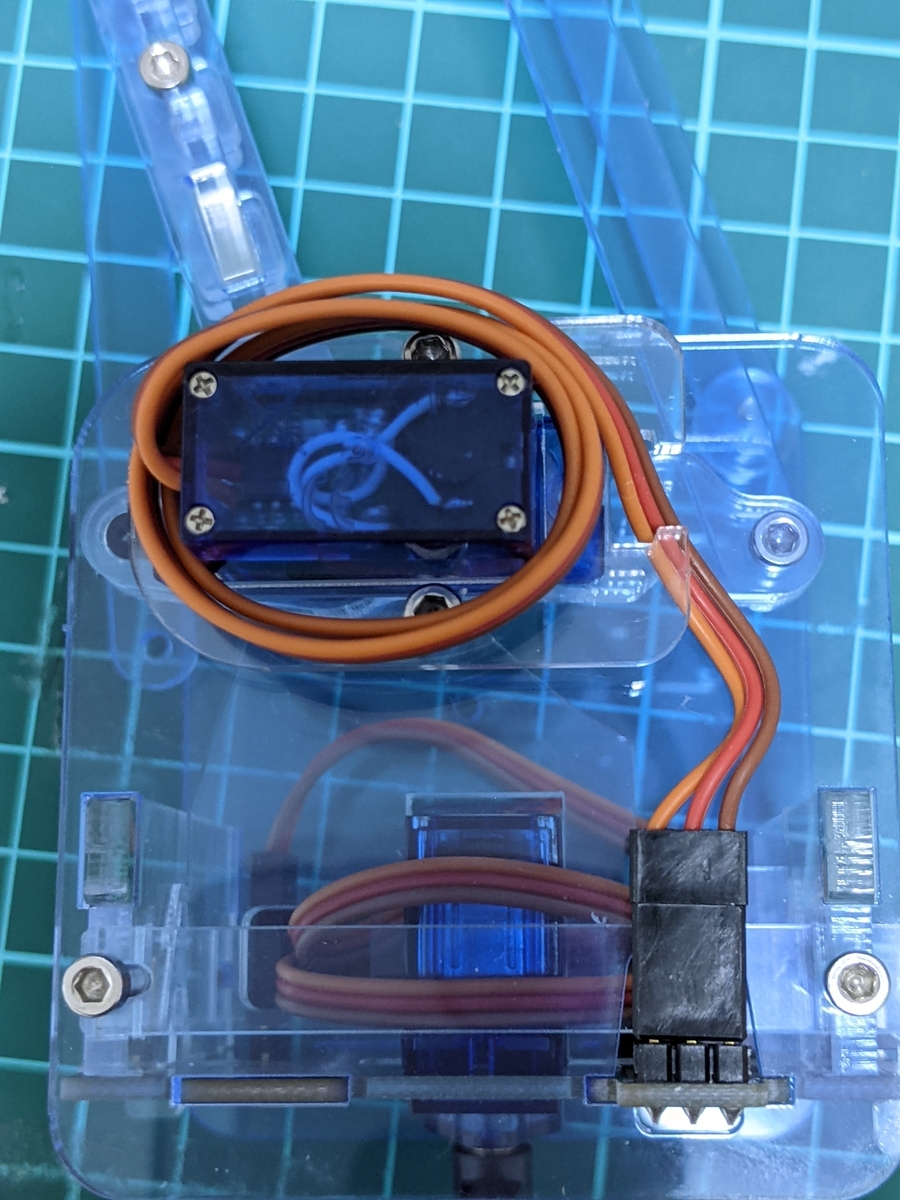

サーボのコードを巻き付けていきます
画像の通りの向きで巻き付けていってください
画像だと左回りになります
コードは初めに取り付けたプラスチックパーツの穴を通ります
コードの最後は中央に取り付けます
オレンジと茶色のコードに注意をして取り付けてください
前章と重複しますが、0とある方にオレンジのコードを
枠が途切れている方に茶色のコードがくるように接続します

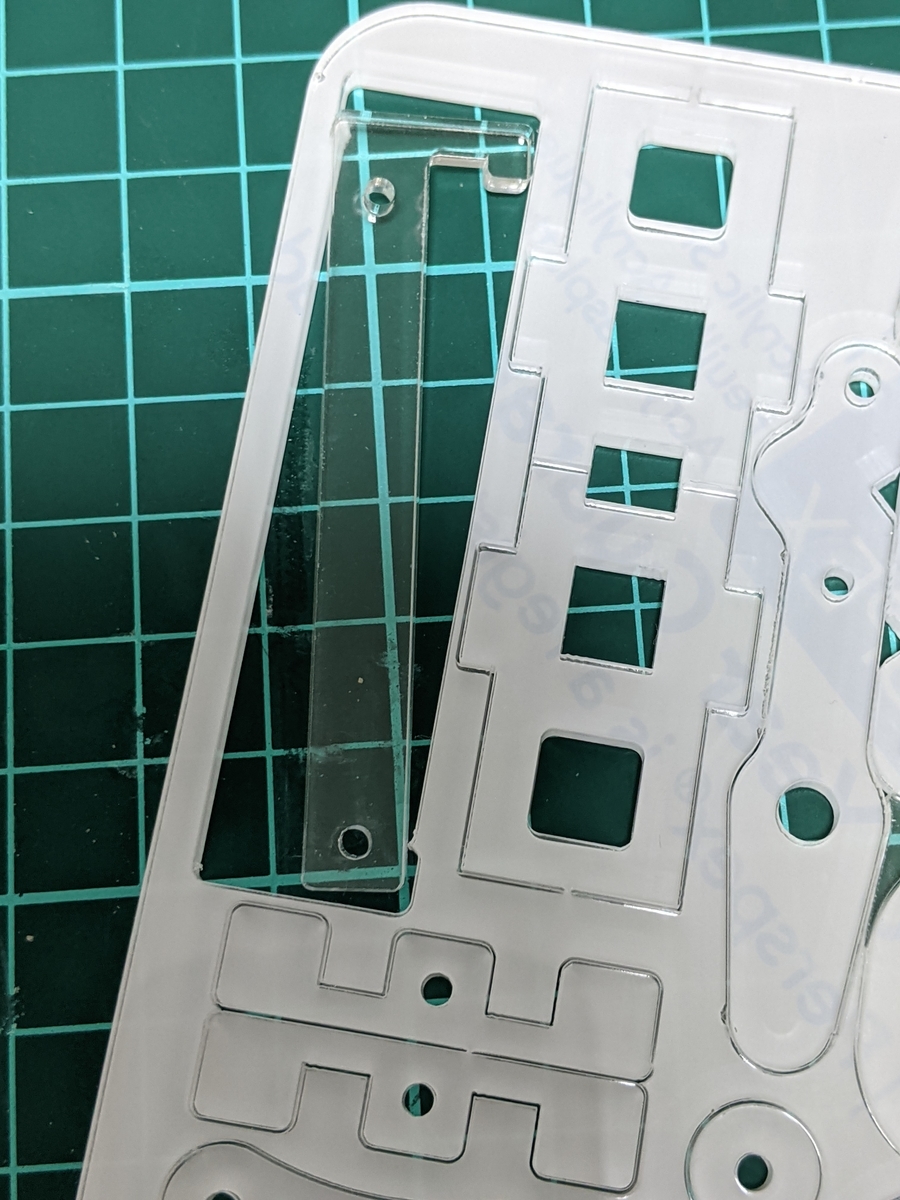

次にこちらのL字になっているパーツを2つ外し
上記でつけた2つのパーツそれぞれの穴に通してPCBと固定します
PCBを手に持ってつけるパーツを正面にしたとき
L字になっている方が右になります

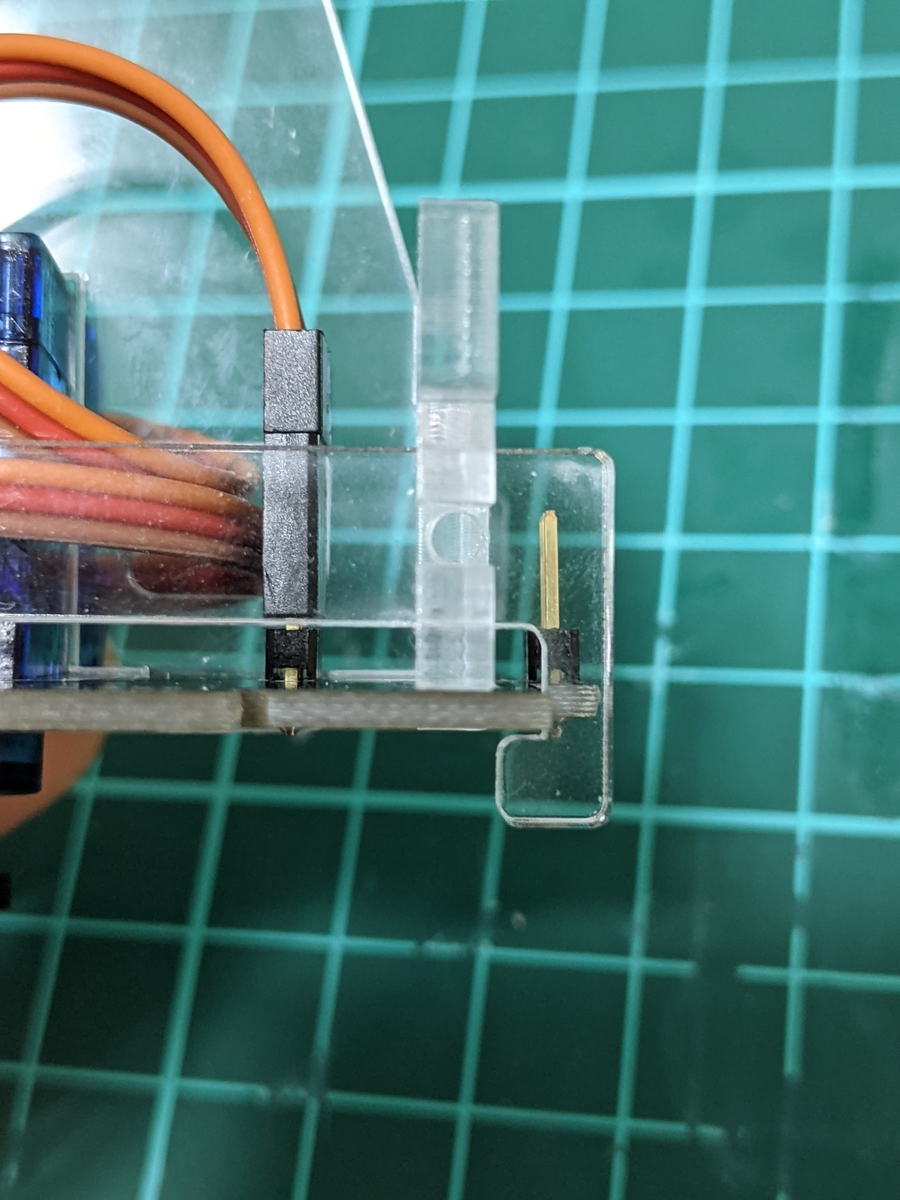

(フィルムを剥がしたのでちょっと見えづらくなりました)
これで中央のサーボが固定されました

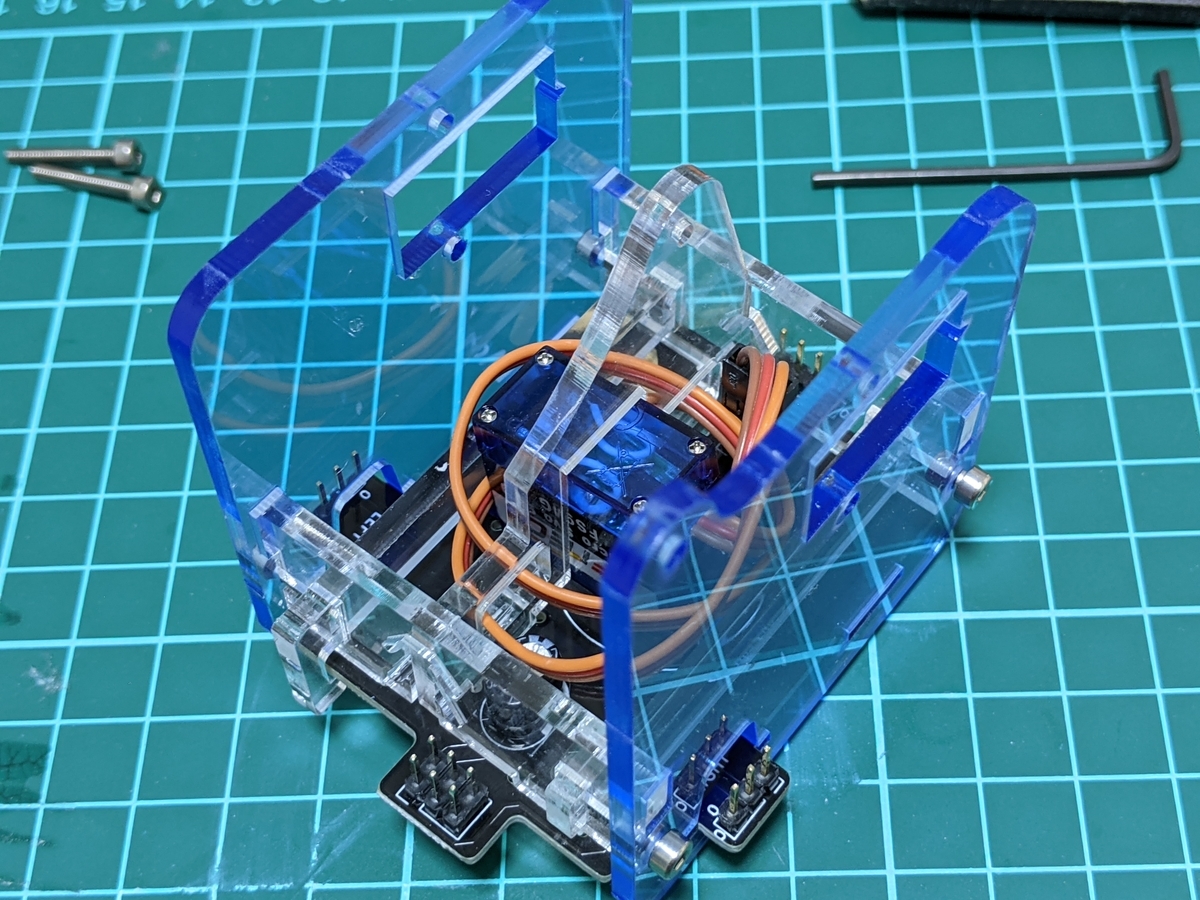

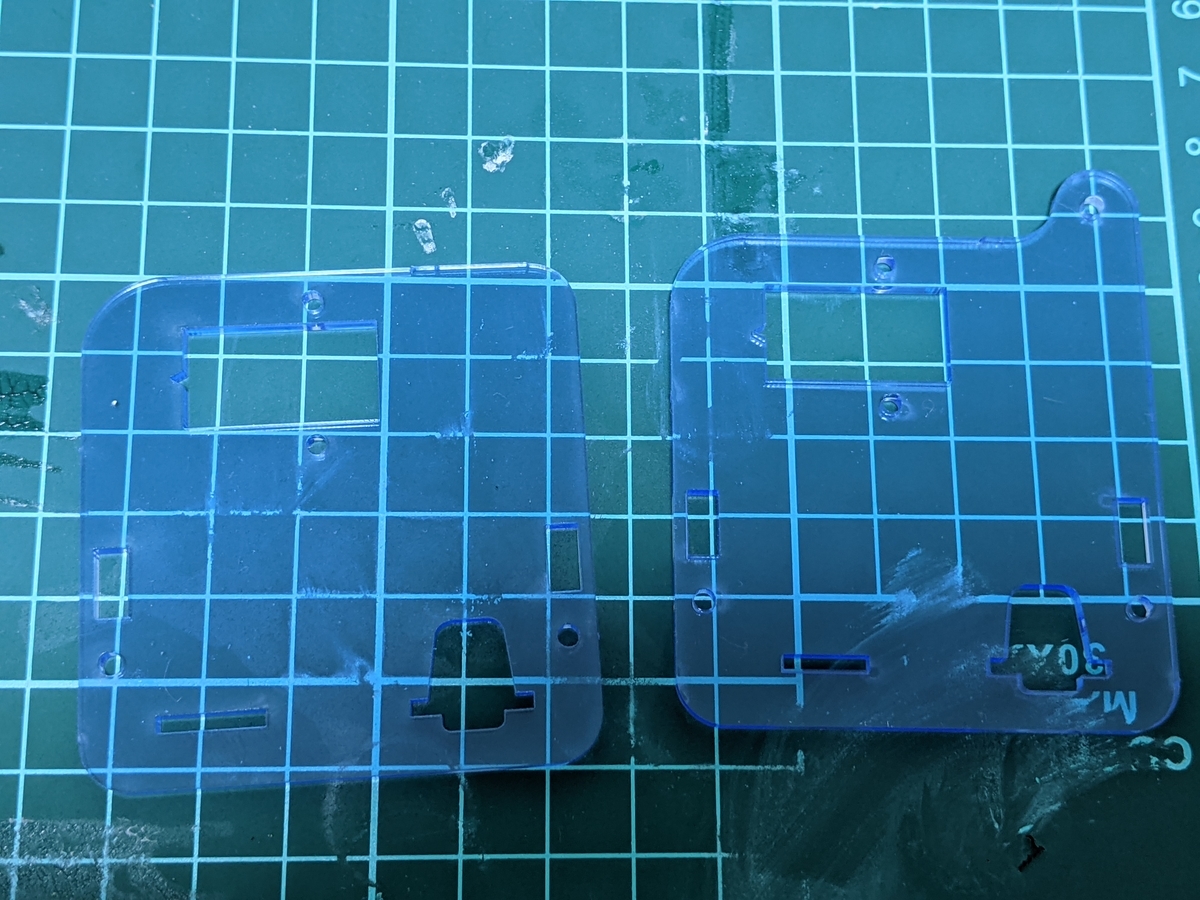

こちらのパーツ2つをネジを使って固定します
画像左がLeft右がRight側です
上部に凸があるかどうかで判断できます

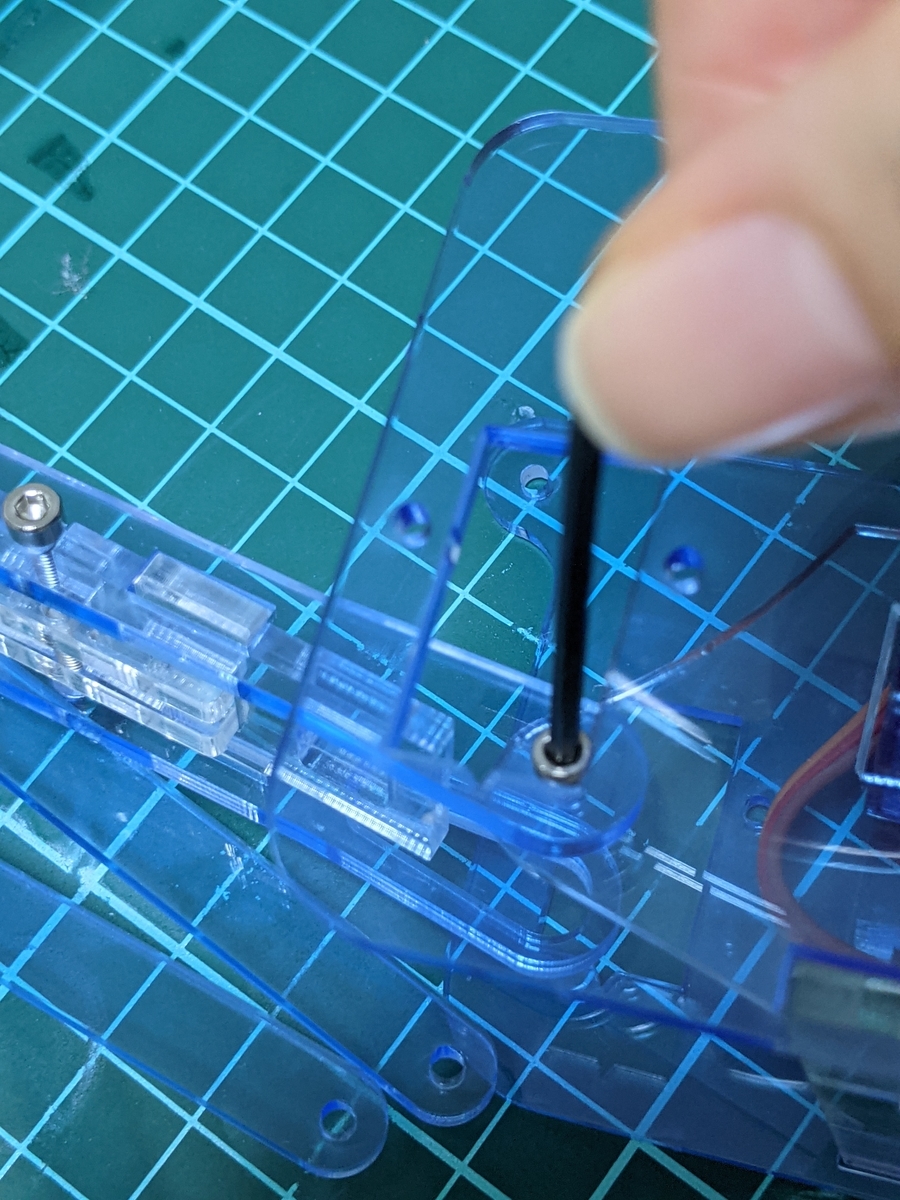

ネジと六角レンチを準備します
ネジには3種類ありますが、10mmのネジ(中間の長さのもの)を使ってください

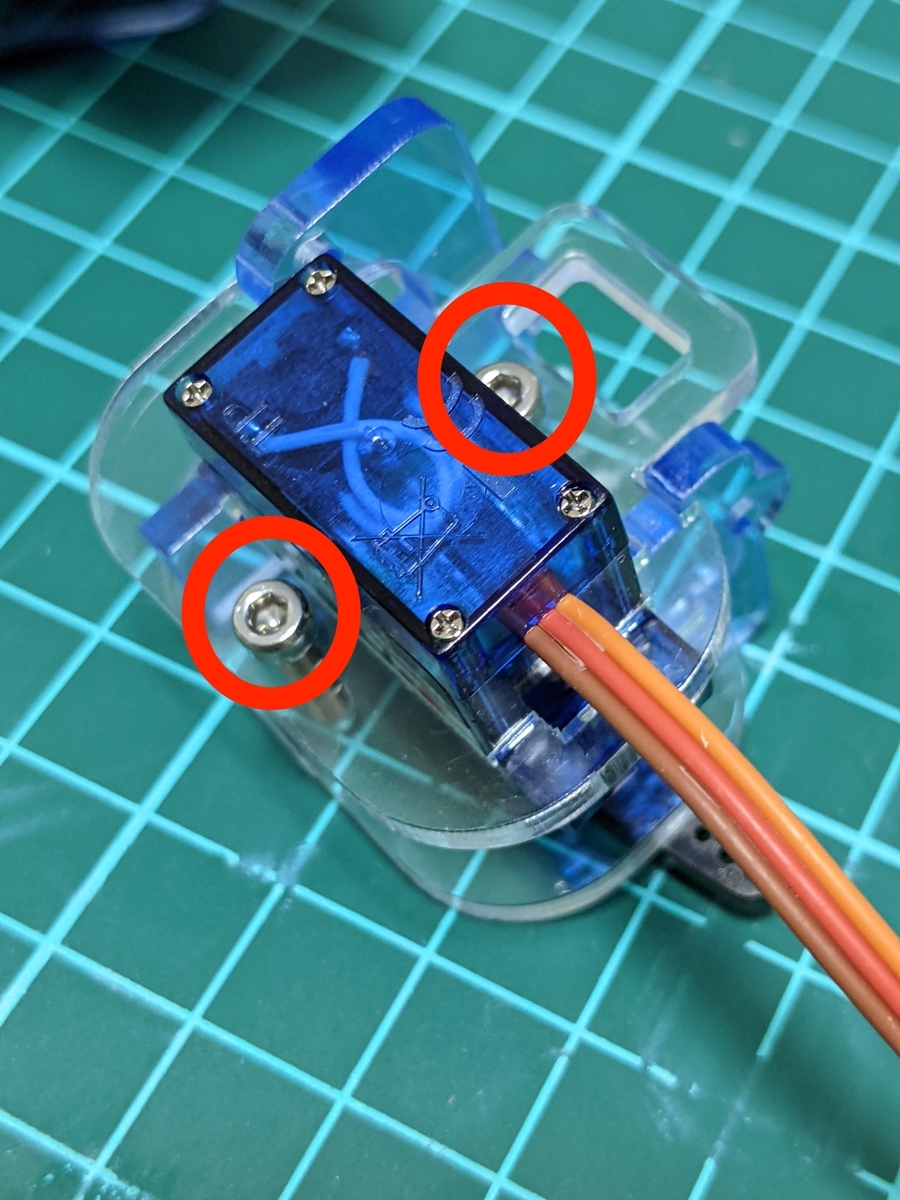

左右のパーツそれぞれ2箇所ネジを留めます

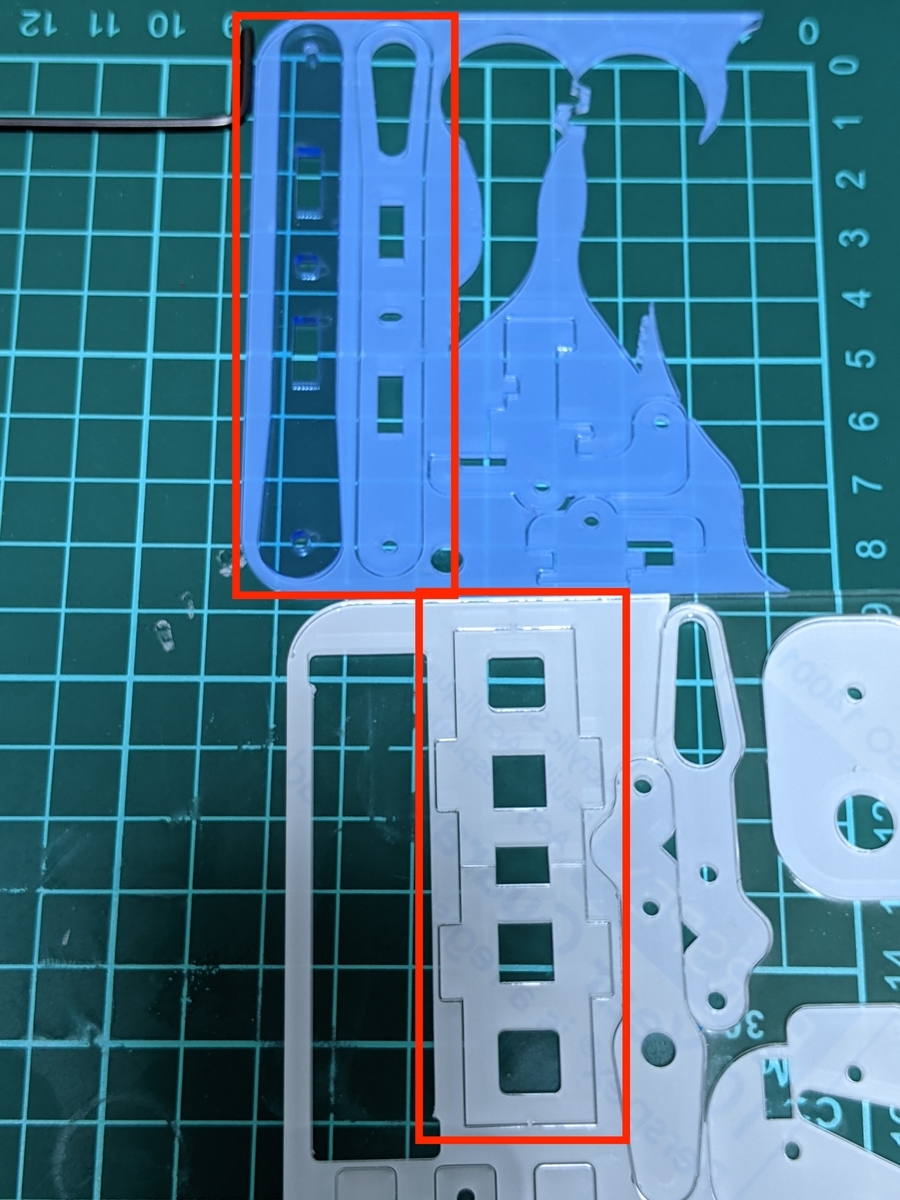

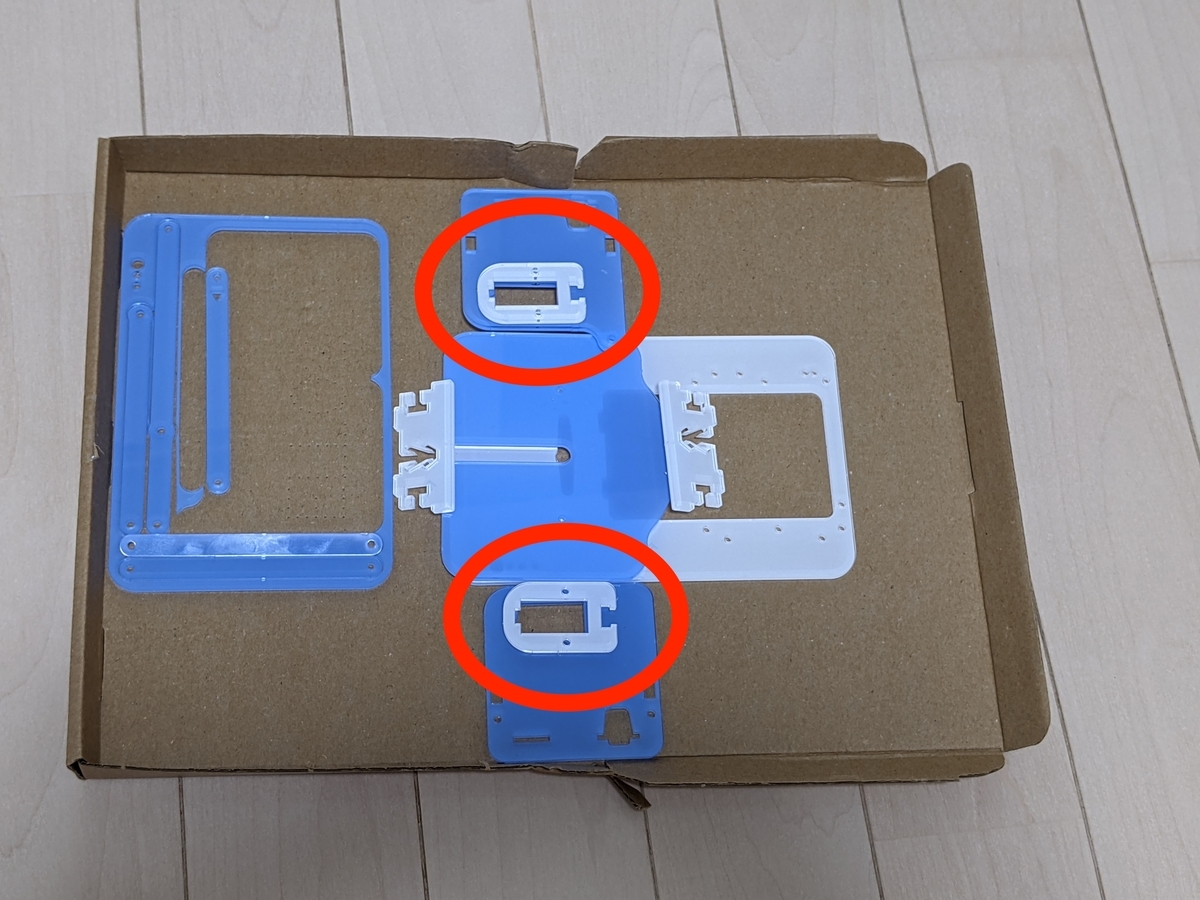

6つのパーツを取り外します
画像で先にフィルムを剥がしている青いパーツに同じ画像に写っている白いパーツ2つを取り付けます
別の画像に写っている白いパーツ1つを先ほど取り付けた白いパーツの上から被せます
10mmのネジで留めて固定します
(※ 最後に被せた白いパーツの凹凸の向きが完成画像と動画で異なりましたがどちらでも良いと思います)
青いパーツと白いパーツを1つずつ残したまま次にいきます
今固定された青いパーツに次のパーツをつけます

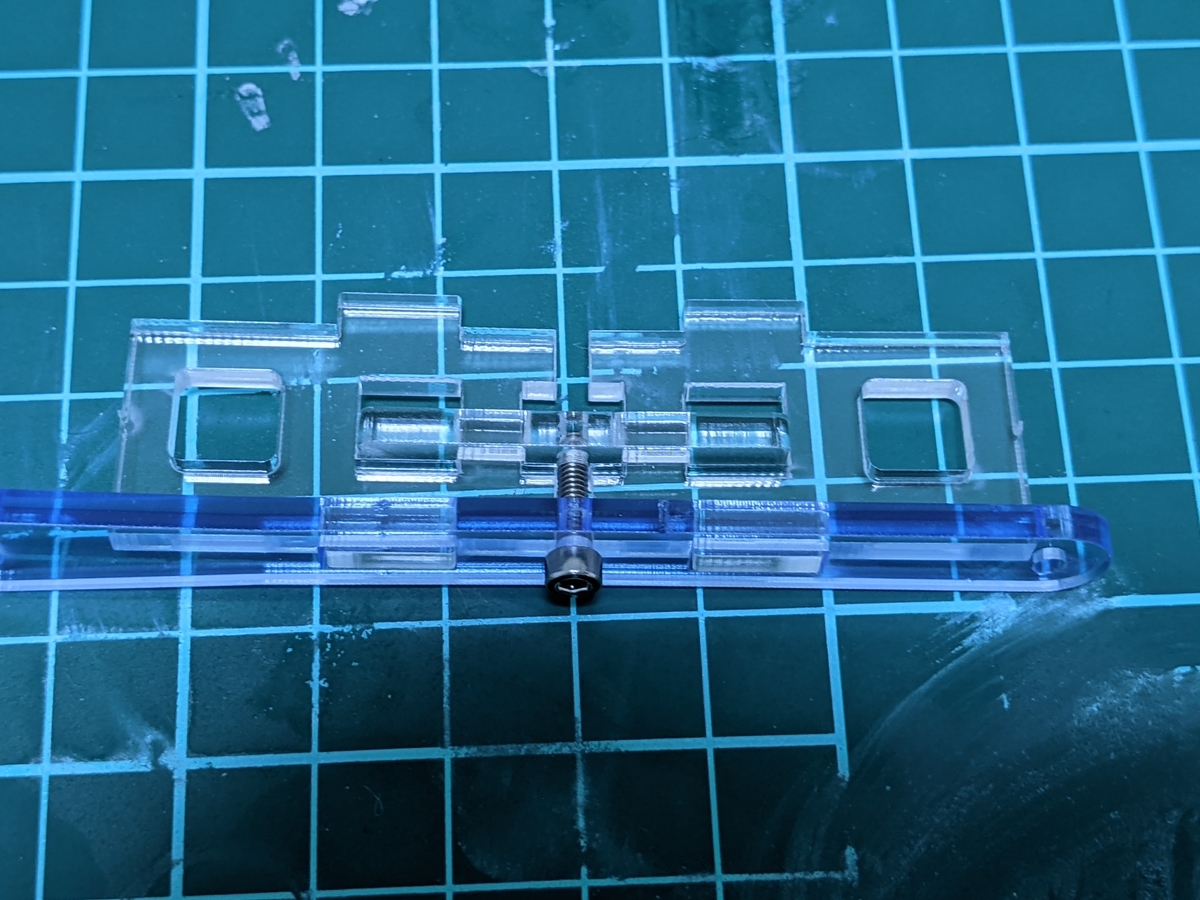

真ん中の穴と先ほどのパーツの端を6mmネジ(一番短いもの)で固定します

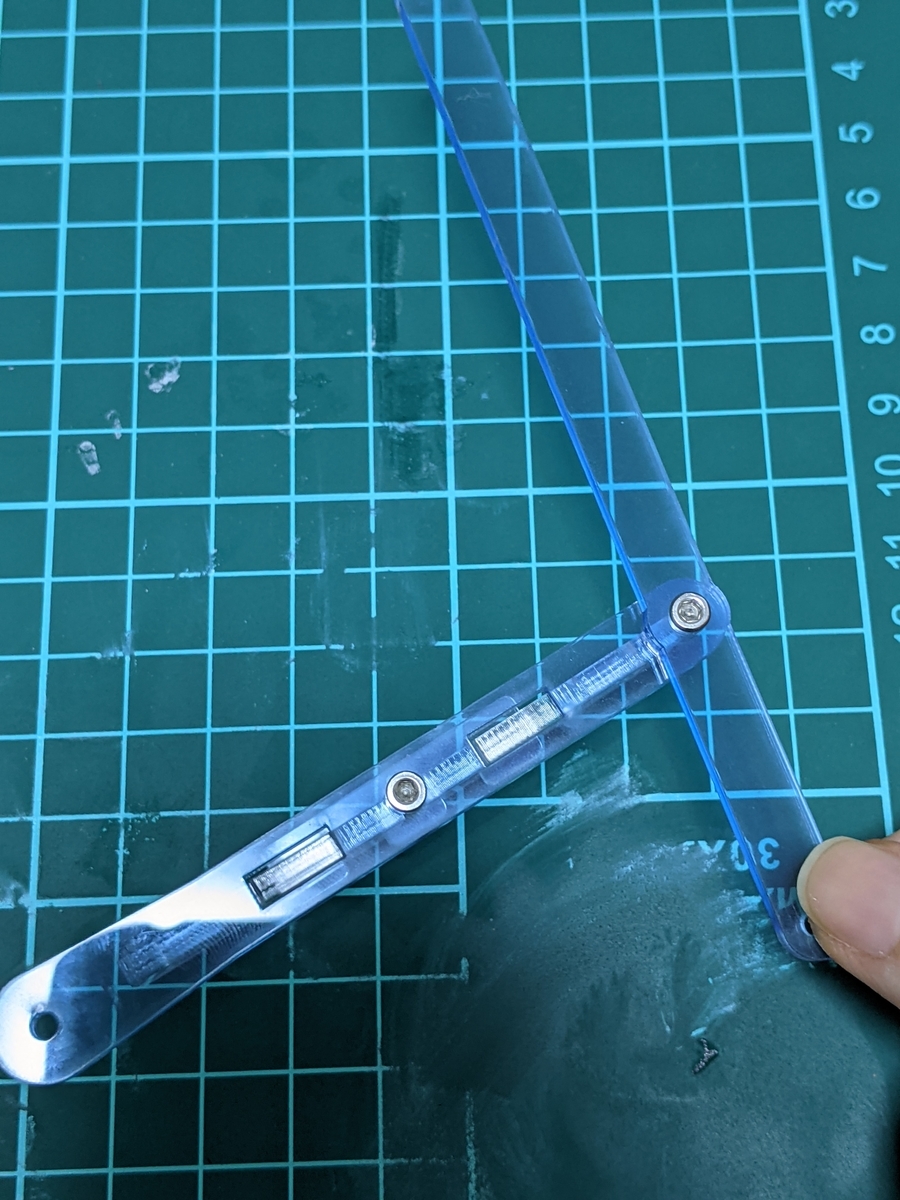

取り付けたアームが動くことを確認してください
下の2枚の画像のように動きます

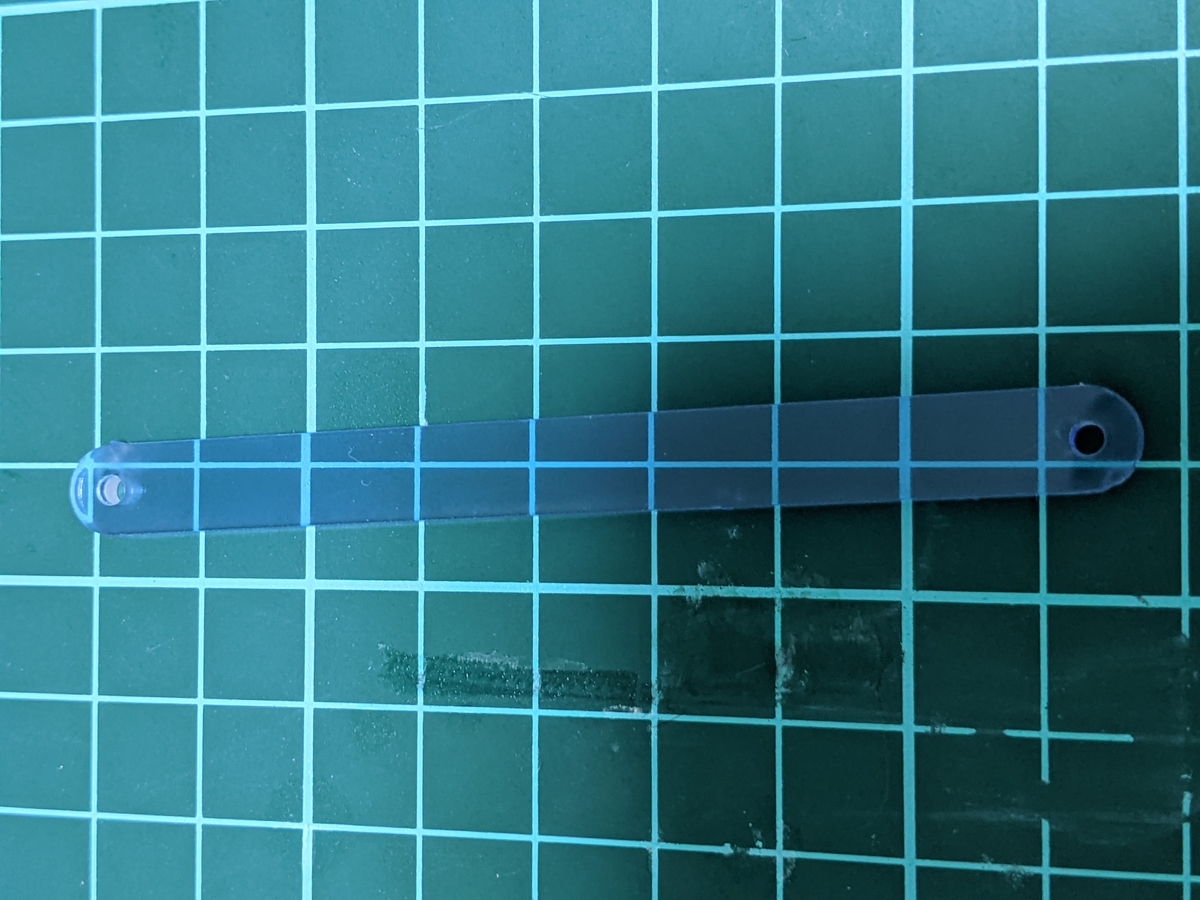

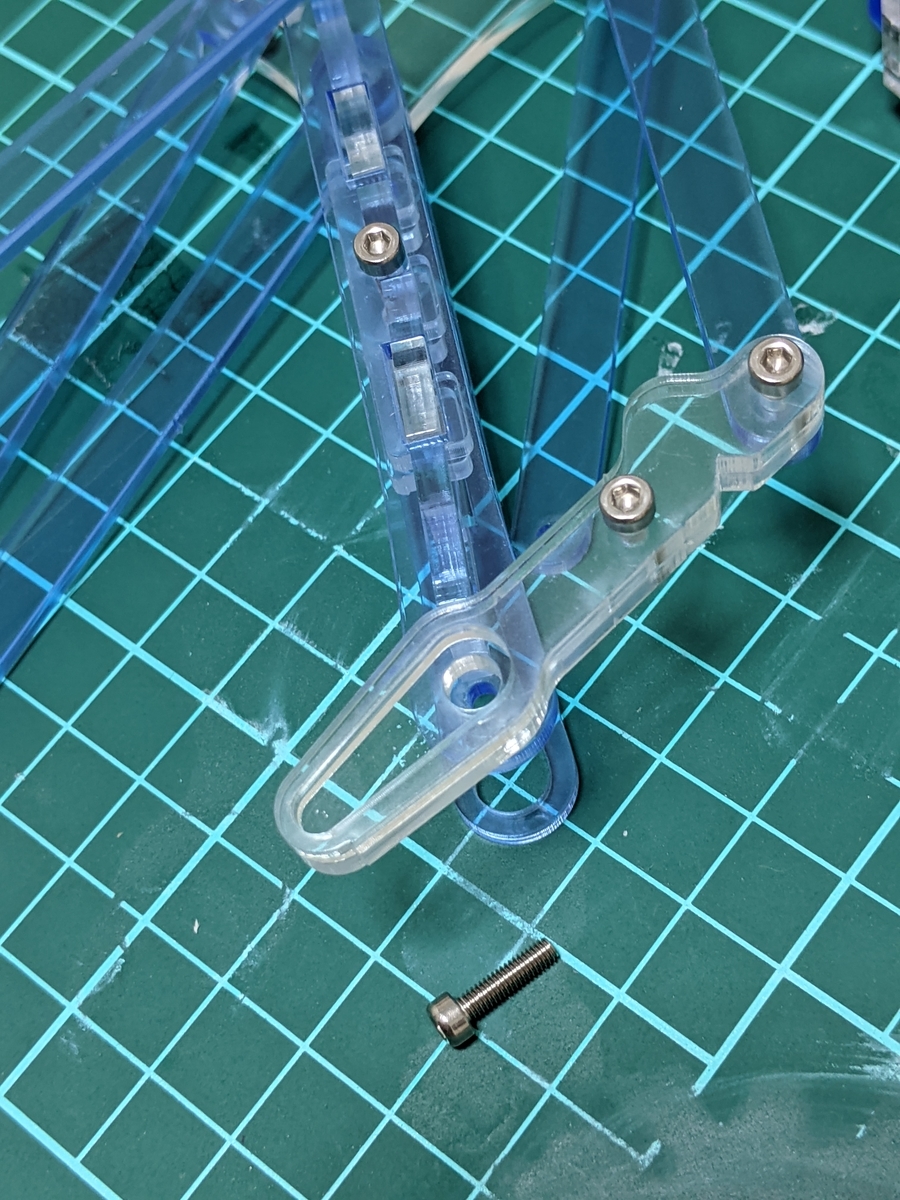

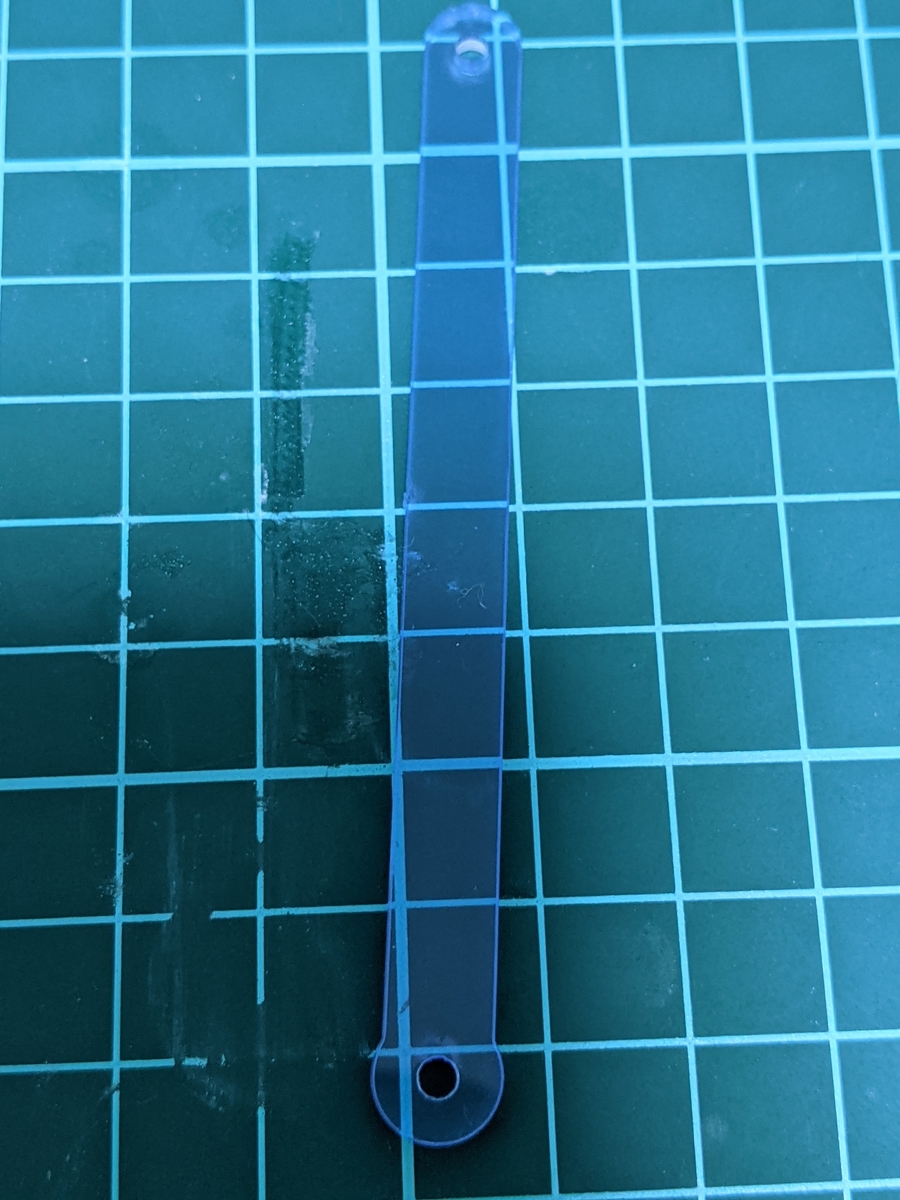

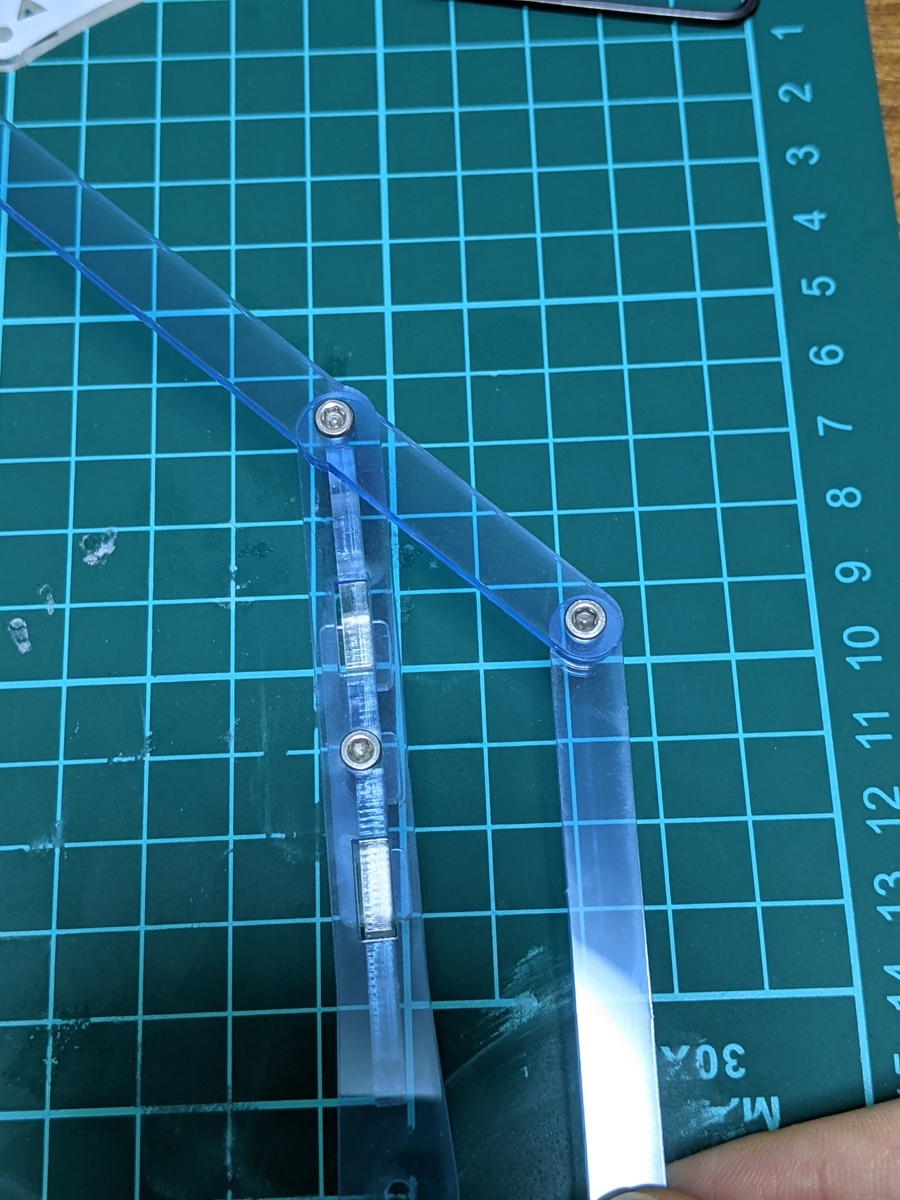

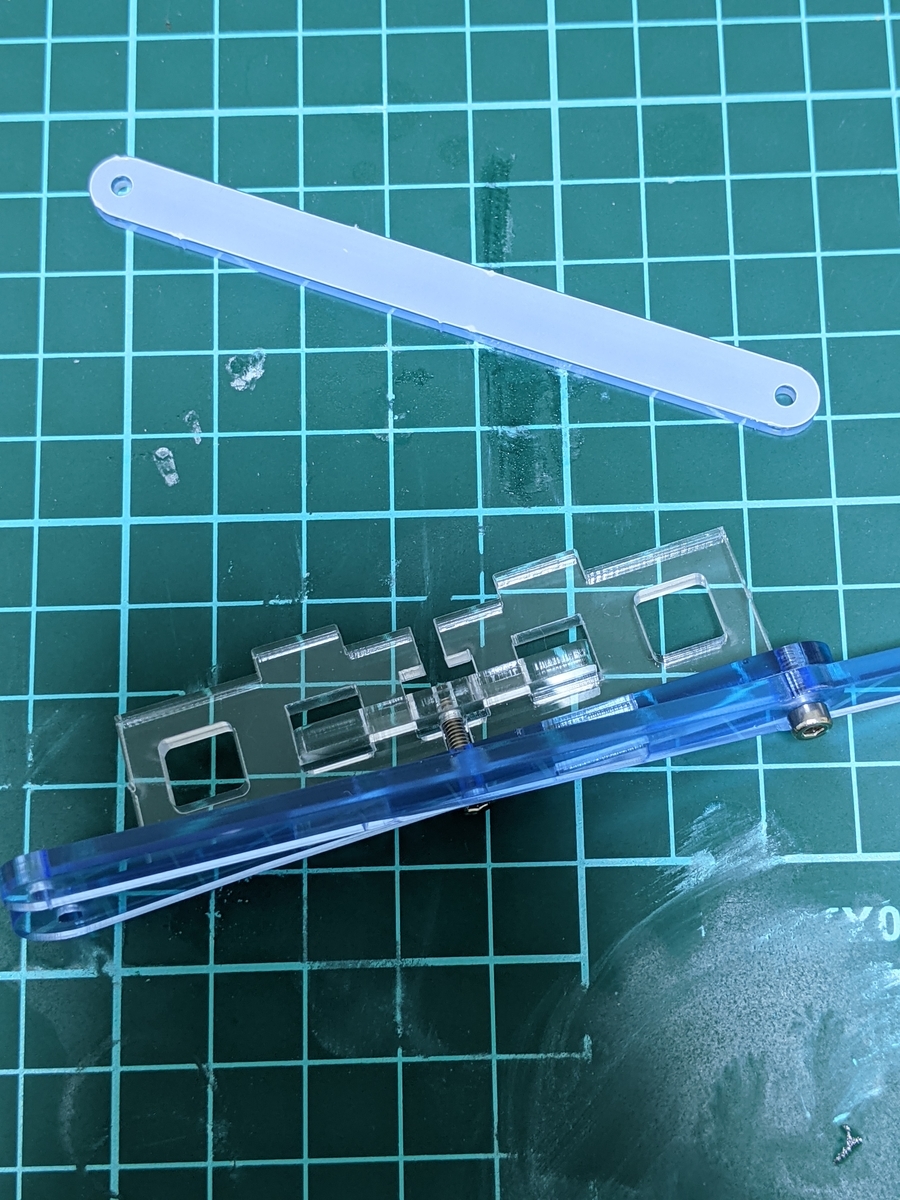

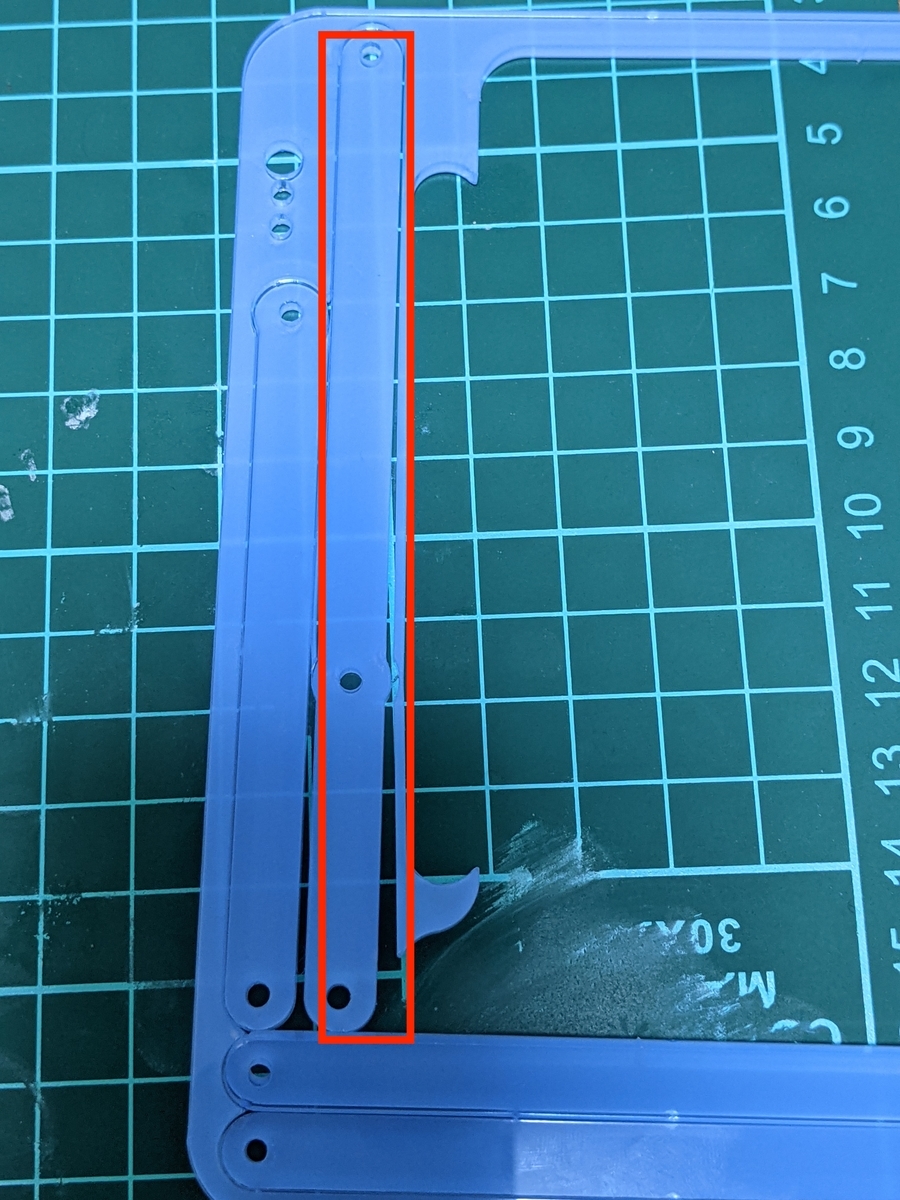

次に2つ穴が空いている真っ直ぐなパーツを使います
三角の穴が空いていないものです

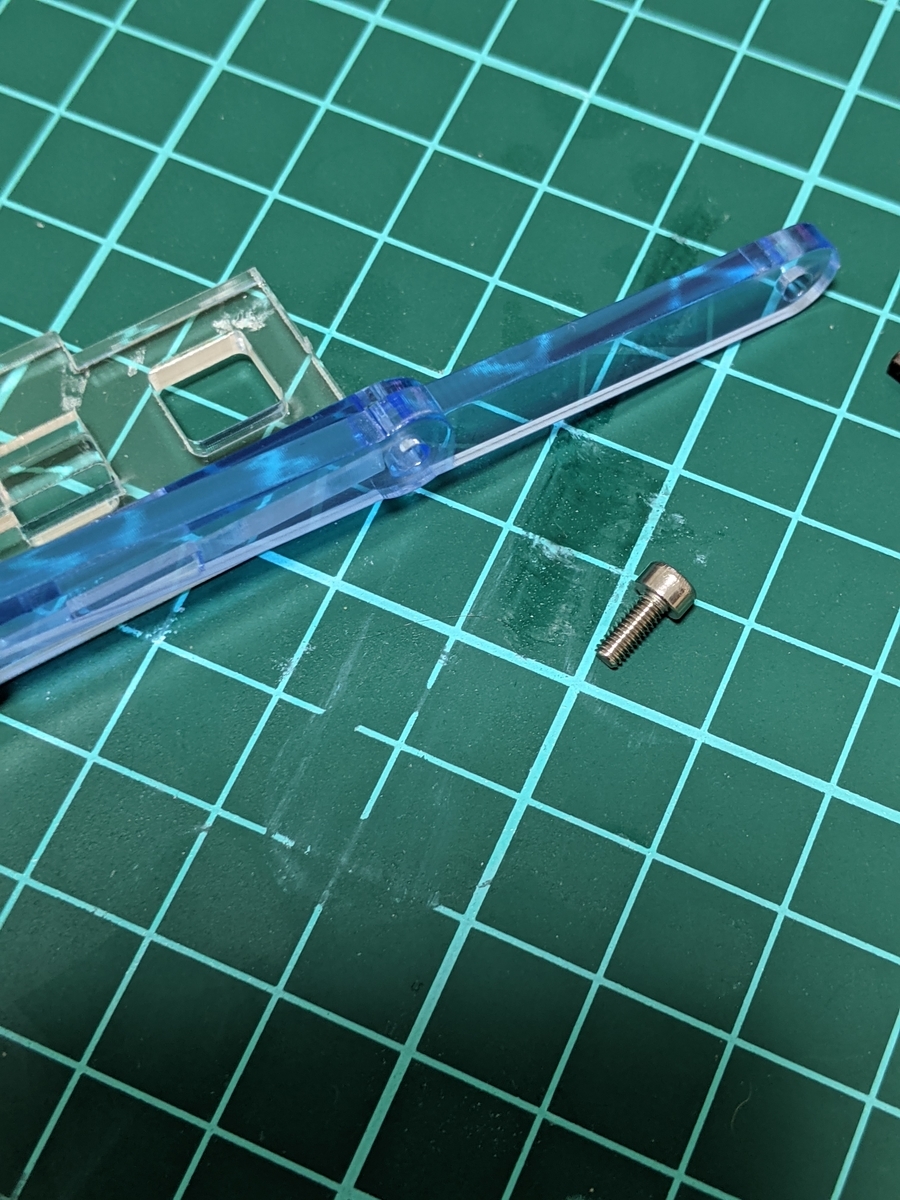

先ほど取り付けた3つ穴のパーツの穴から近い方の穴に6mmネジで取り付けます
下の画像でみると3つ穴のパーツが一番上になるように重ねてください
固定したら動かせることを確認してください

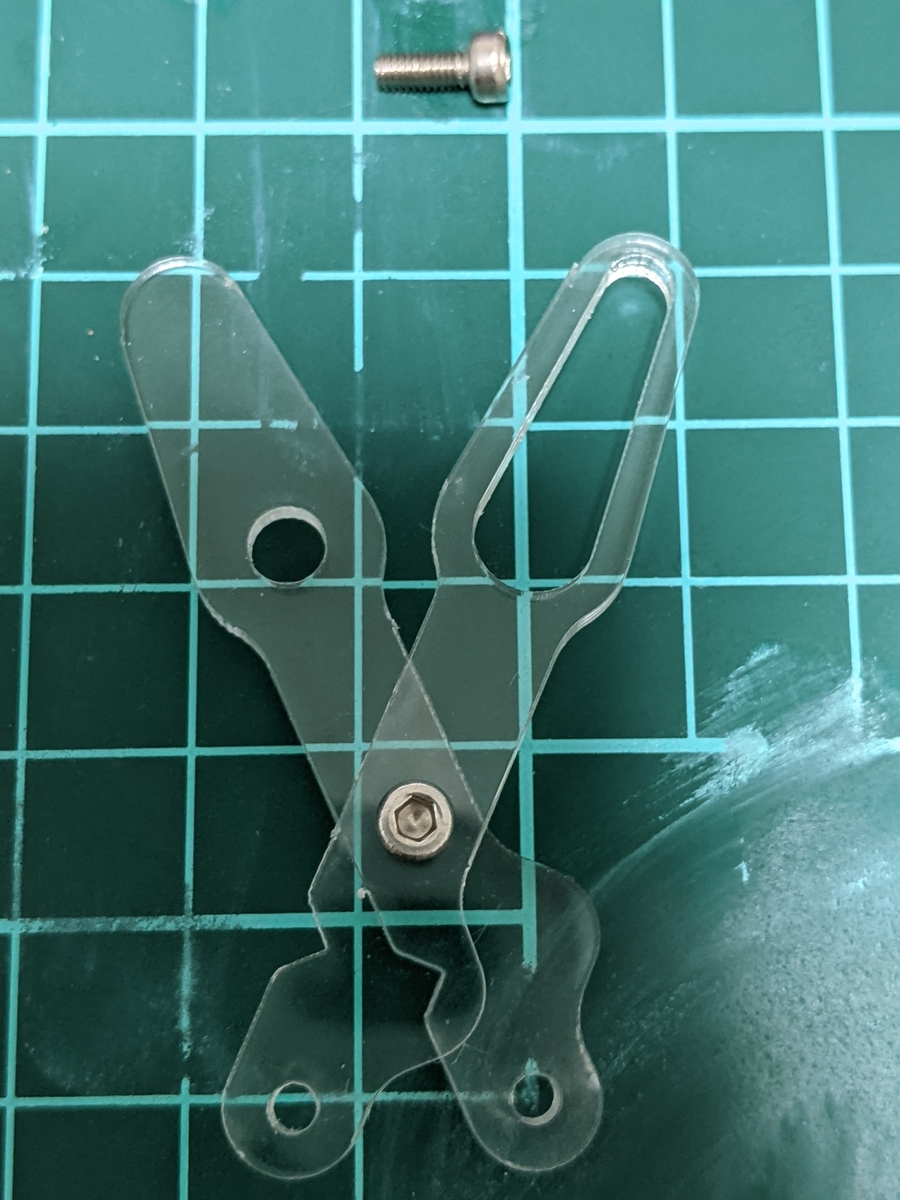

次は白の2つのパーツを重ねて6mmネジを使います
画像の上パーツが上に重なるように固定します
留めたら今度は10mmネジを使って先ほどの青いパーツに取り付けます
上の青いパーツ画像の手に持っている部分にクロスさせた白いパーツを重ねて取り付けます
青いパーツ -> 白の穴が小さい方のパーツ-> 白い穴が大きい方のパーツ
上記順番になるように固定します
こちらも動くかどうか確認してください
これで手前のアーム部分が完成しました
この章で初めに外していた残りの青いパーツと白いパーツを使います
今まで組んでいた青いパーツが下になるように置いて
3つ穴の青いパーツにある固定されてない穴側に青いパーツの大きい穴がある方が来るように重ねます

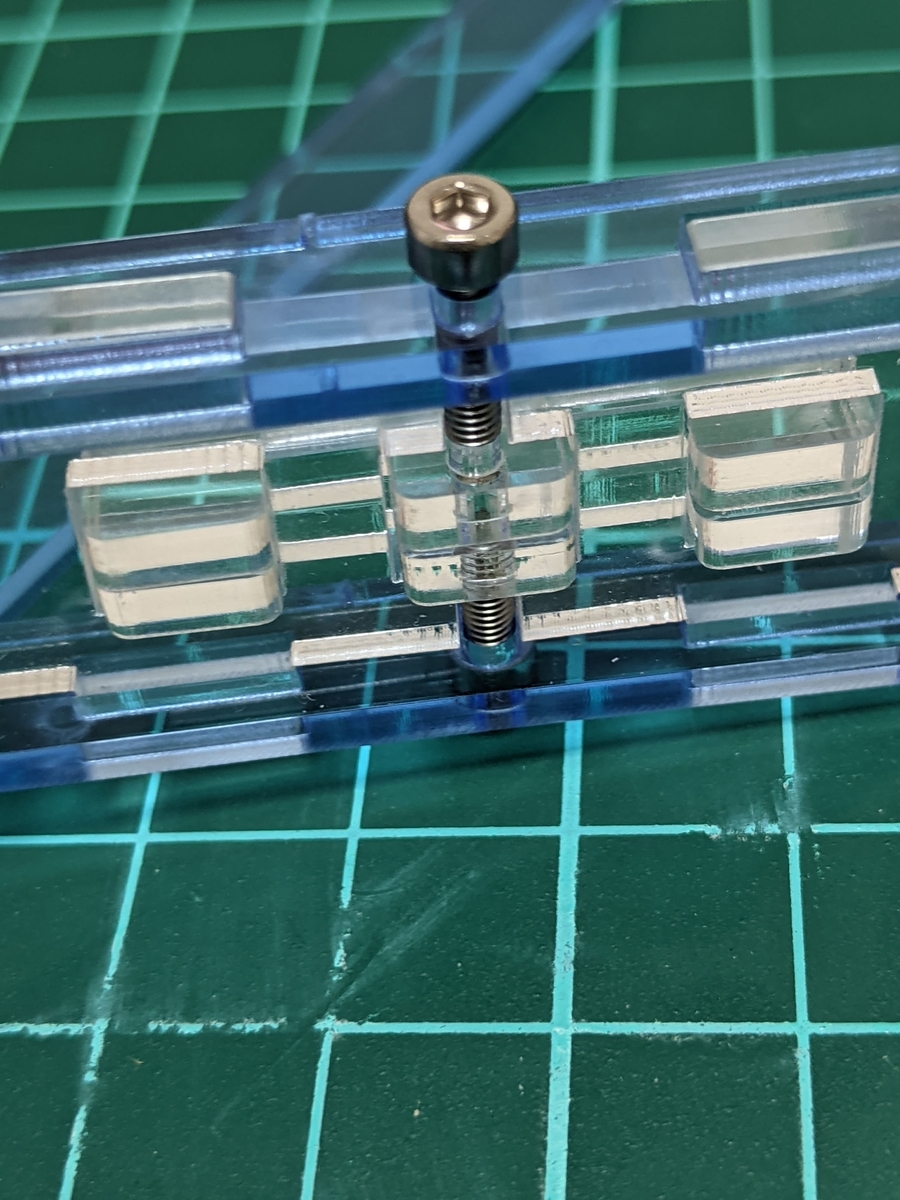

この章で初めにしたように白いパーツを間に挟んで10mmネジを使って固定します
赤い丸で囲っている奥側を取り付けたことになります

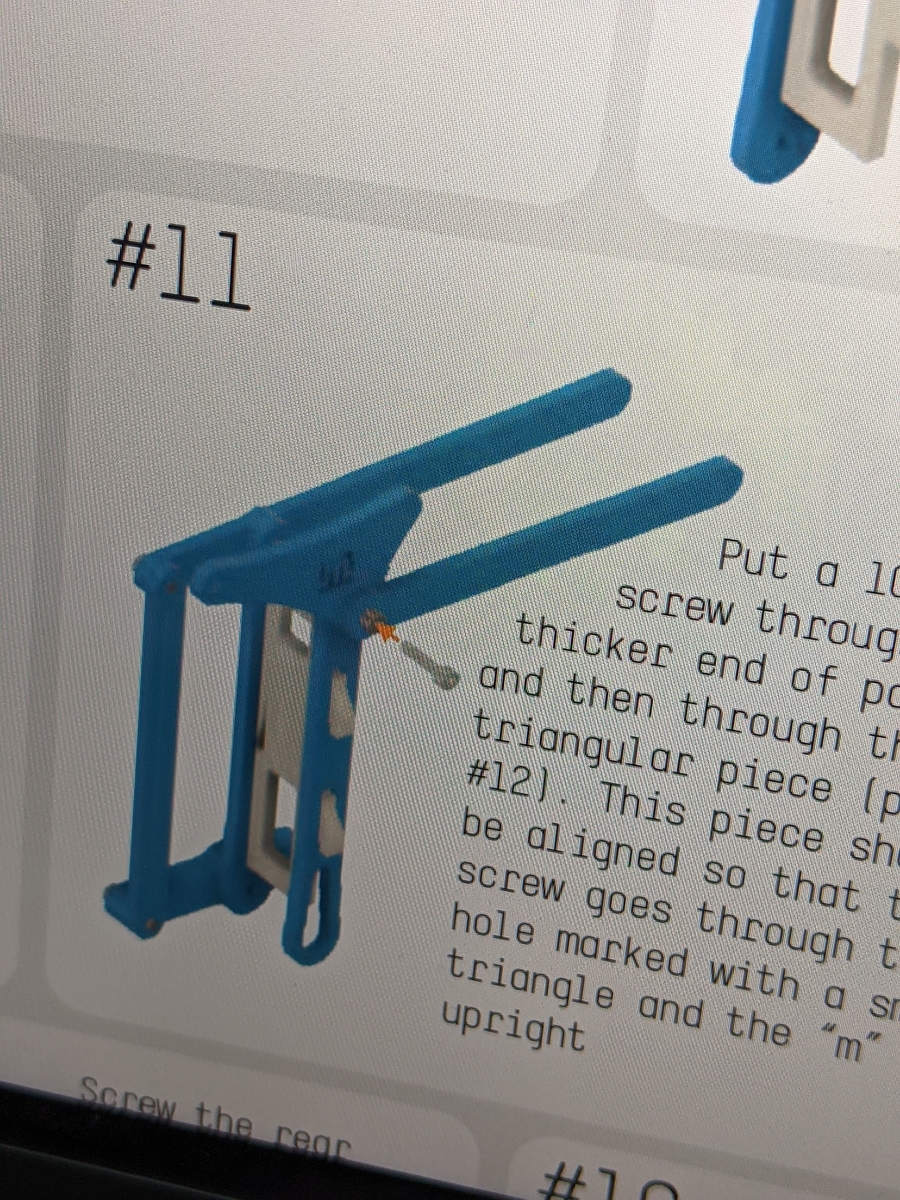

型違いの説明書ですが、こちらのように組んでいきます
使うのは以下のパーツです
10mmネジを使って三角形の白パーツと端が少し丸くなっている2穴の青パーツと
先ほど固定した奥側になっていたアームの中央部分のパーツを固定します
中央のアームの2穴青いパーツ -> 今回使う青いパーツの丸くなっている方 -> 白パーツの三角のマークがない穴
上記の順番になるように重ねてネジで固定します

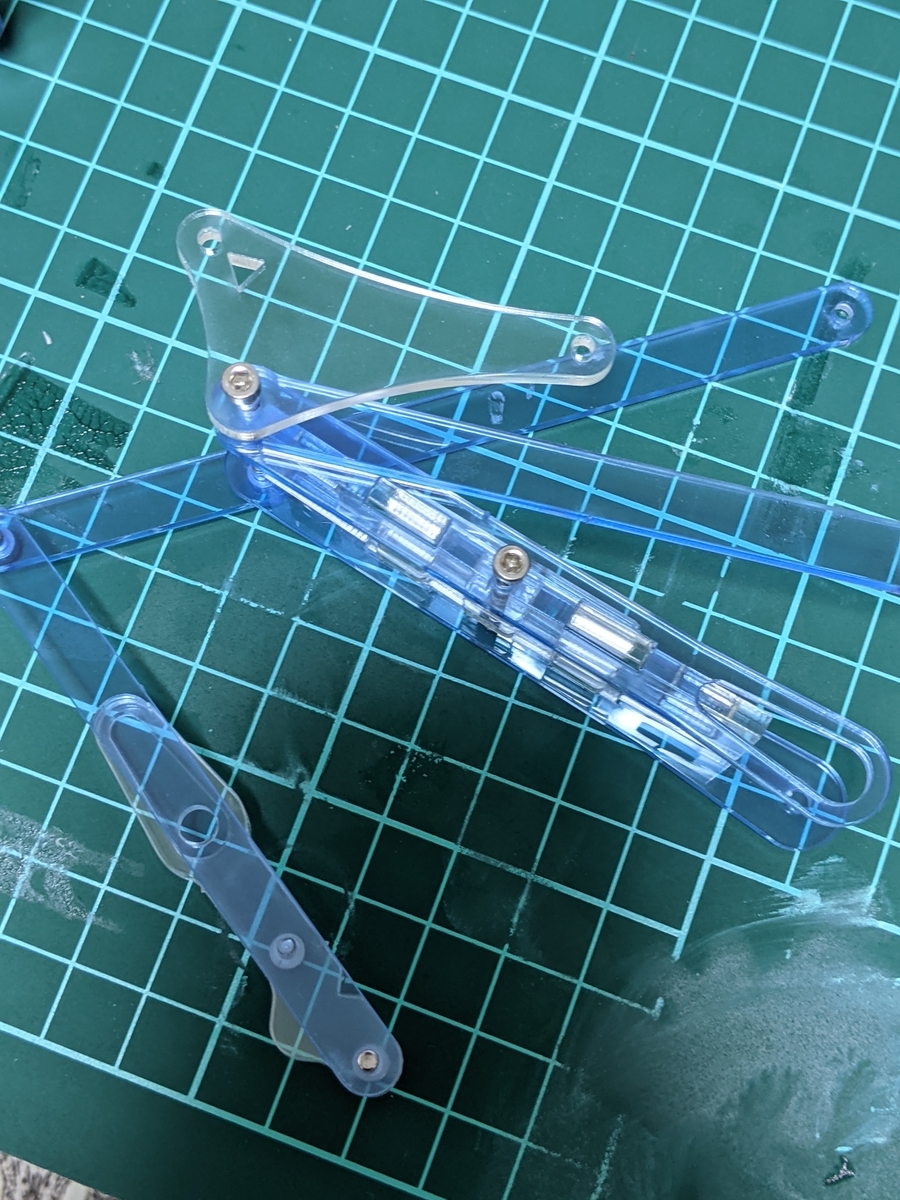

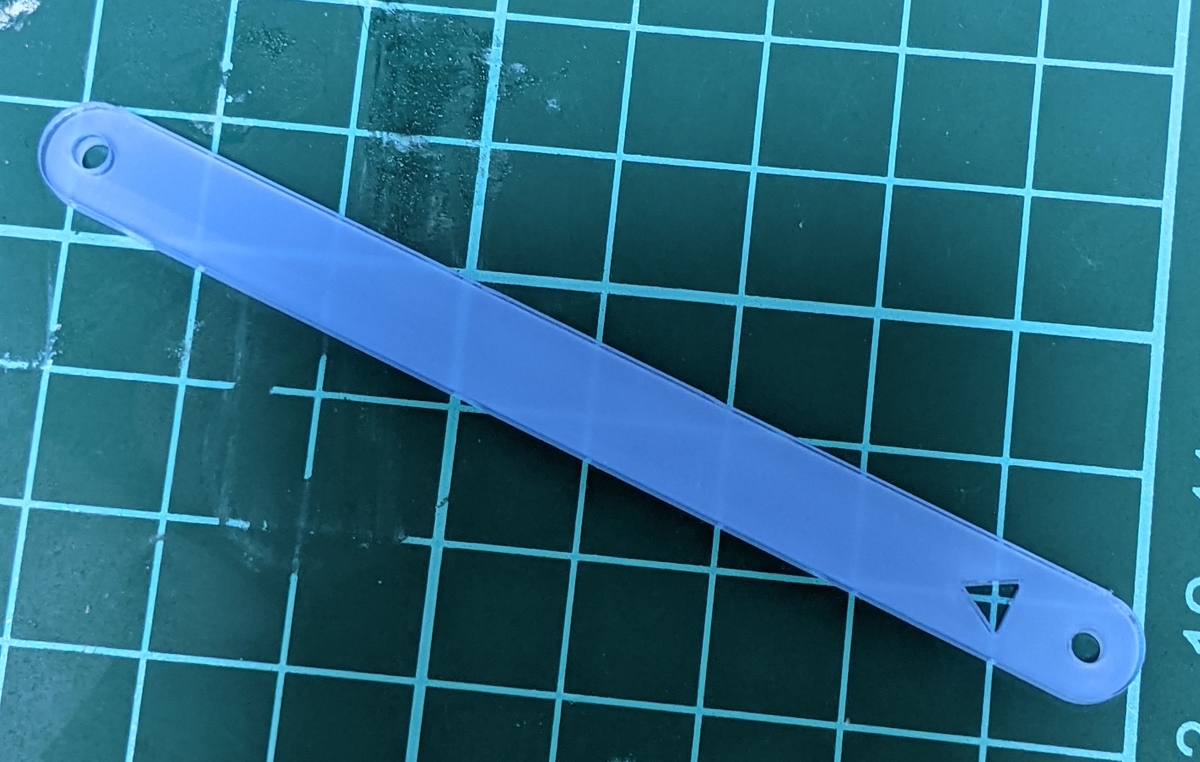

次に片方の端に三角形の穴が空いている2穴の青いパーツを使います
この三角形穴が空いている方と
先ほど固定した三角の白パーツの三角穴があるところを6mmネジで固定します
三角の白パーツが一番外側になります
下の画像は三角の白パーツが一番上にきています

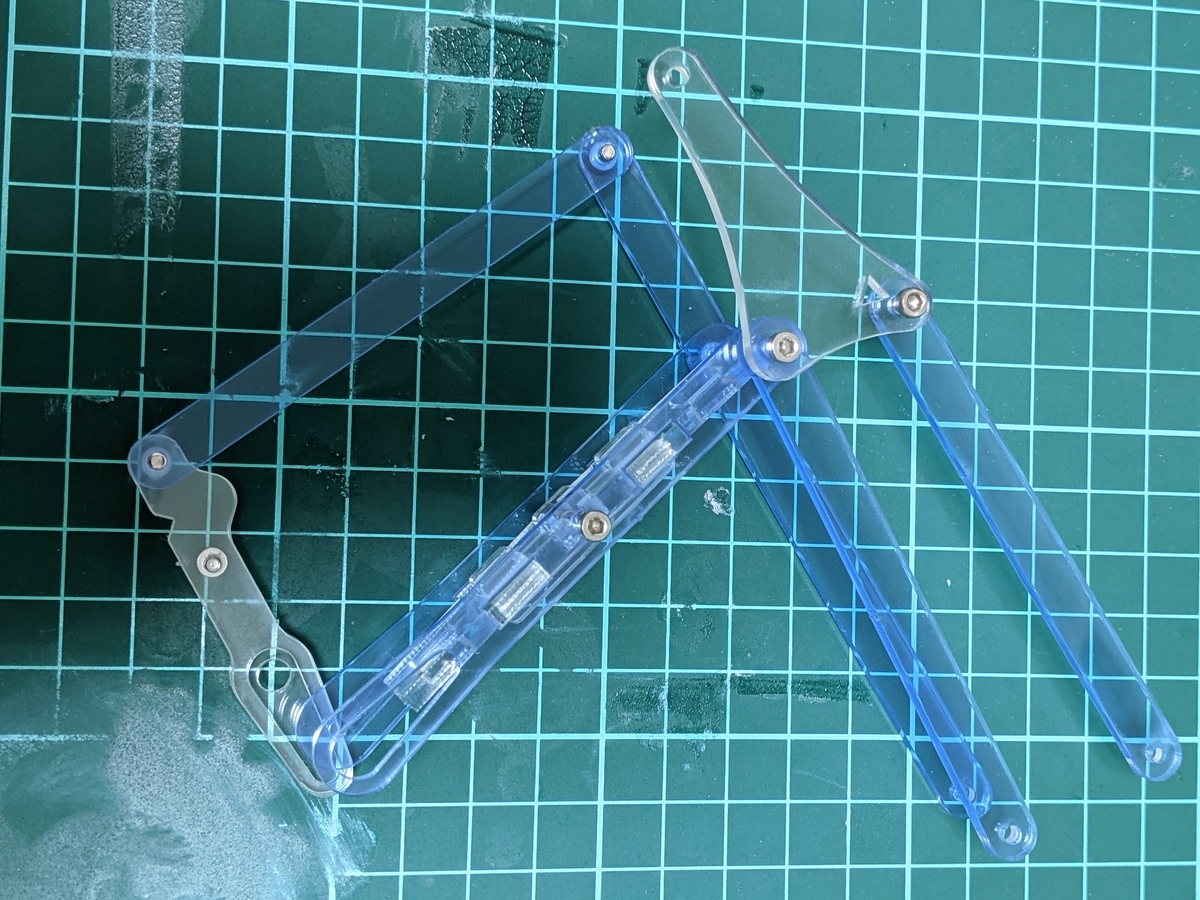

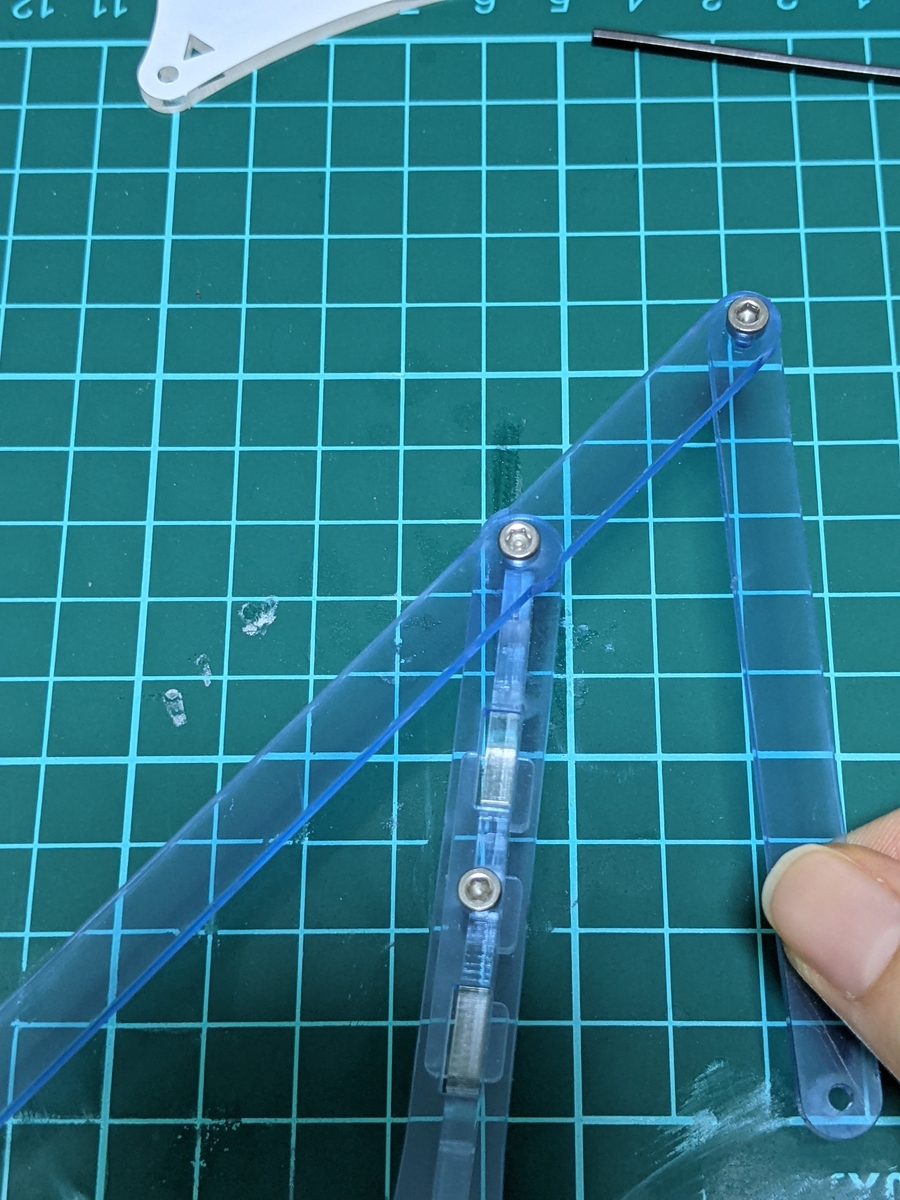

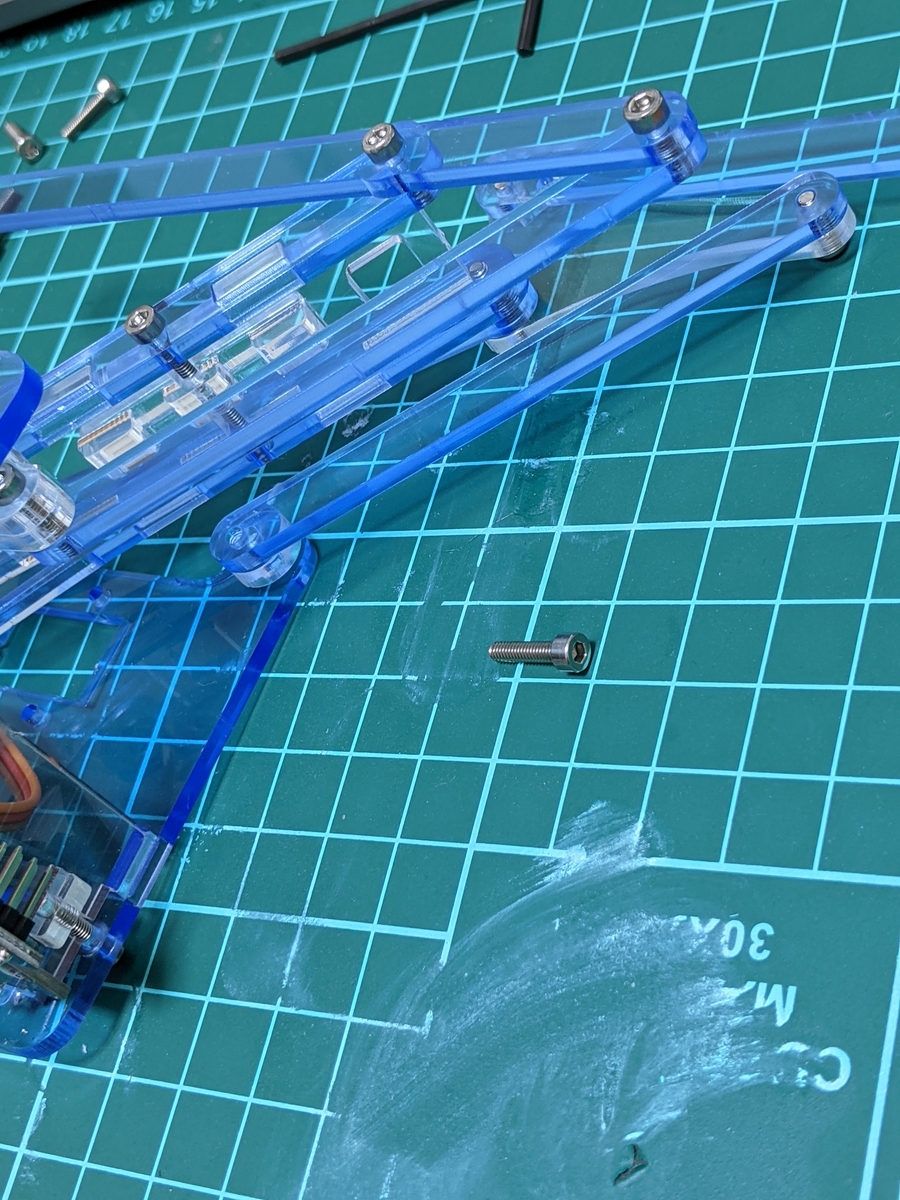

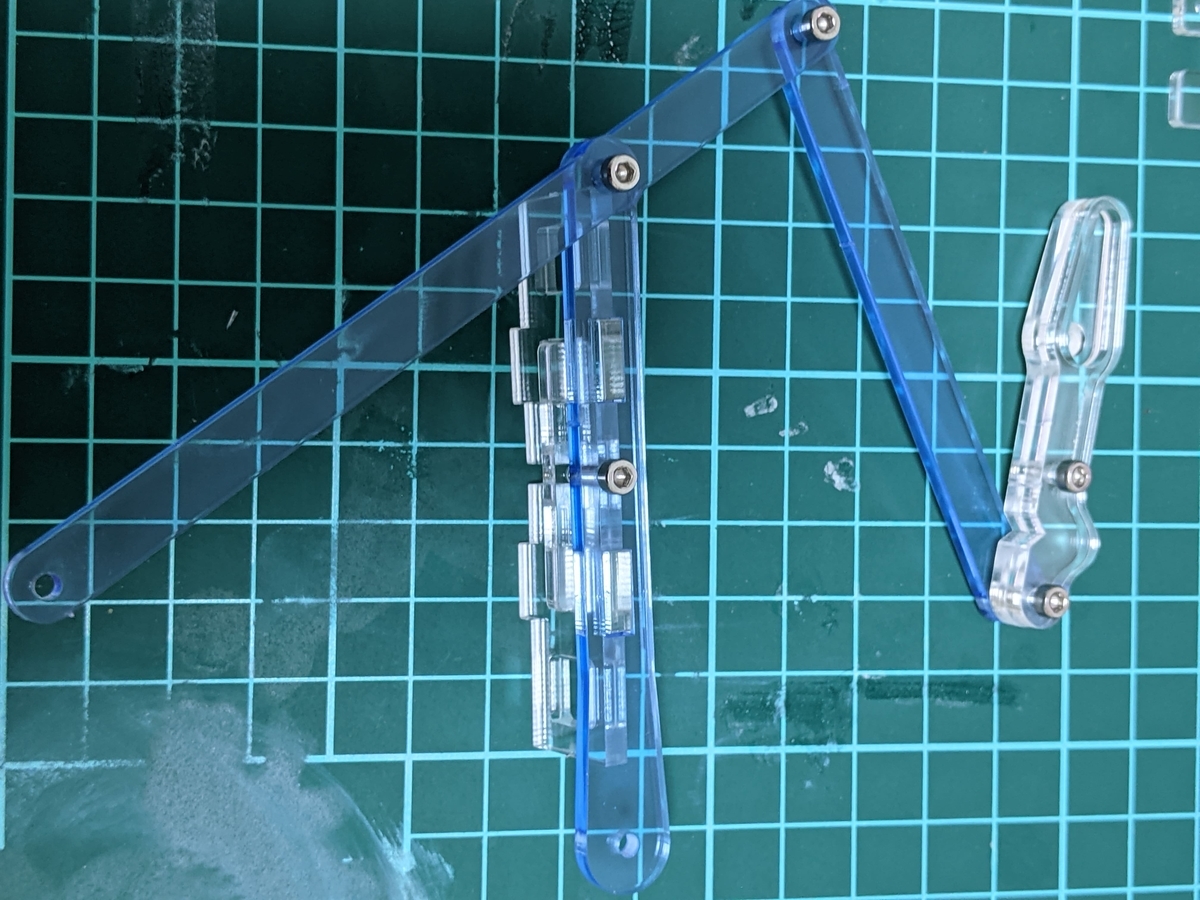

右斜め下に向かっている2つの青パーツが今章で取り付けた箇所です
三角の白パーツの残りの穴に2穴の青いパーツを取り付けます
三角の白パーツが一番外側になるように6mmネジで固定します
取り付けた3箇所が動かせるかどうか確認してください
アームの中央につけた画像の白パーツが上になるように置きます
この白パーツがある方がLEFTとなります
ボディも同じようにLEFTが上になるように置いてください
とてもわかりにくいですが、
アームの3つ穴の青いパーツとボディのセンターにある白い山型になっているパーツ、
ここを6mmネジで固定します
青パーツが上にくるように重ねてください

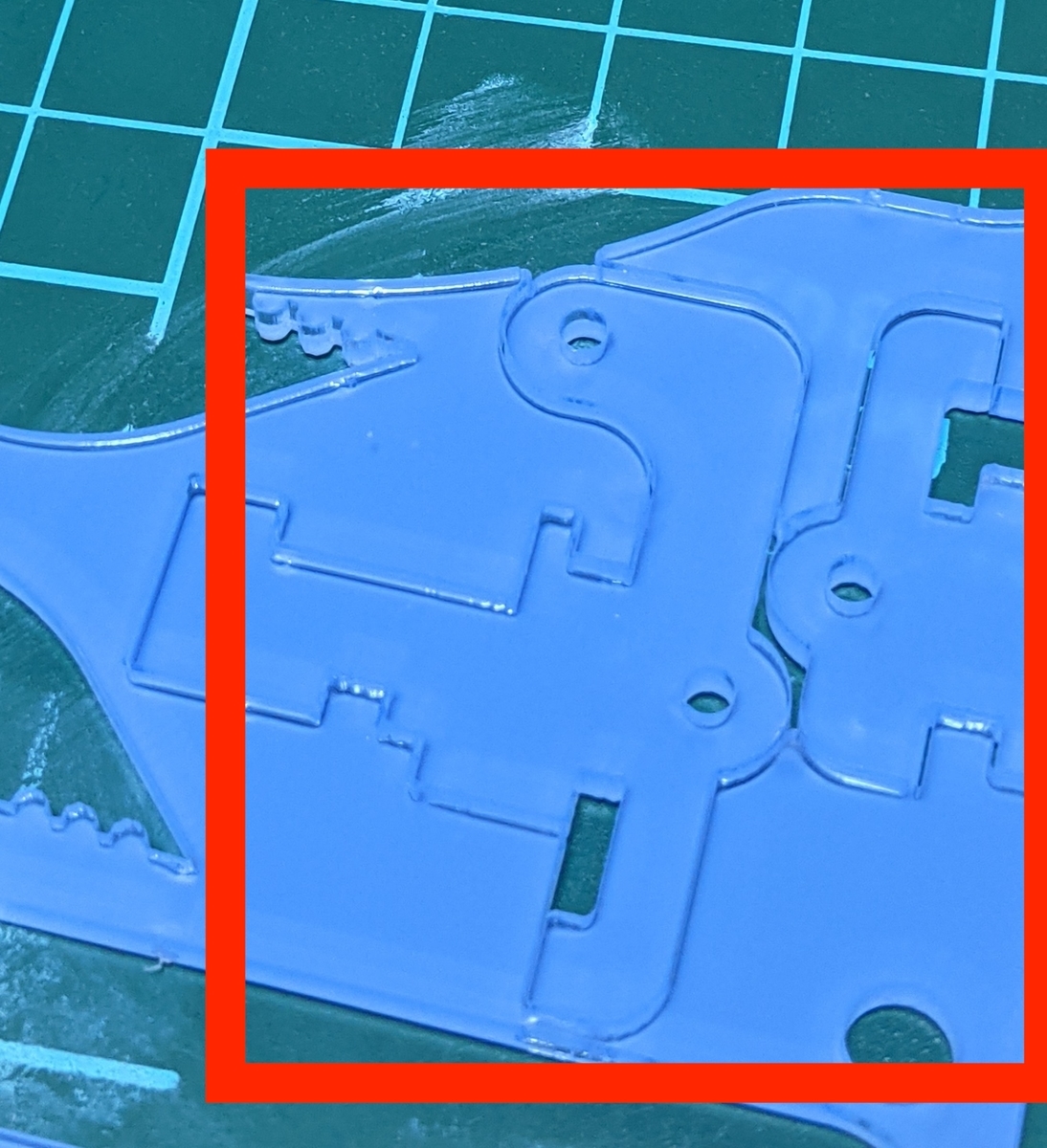

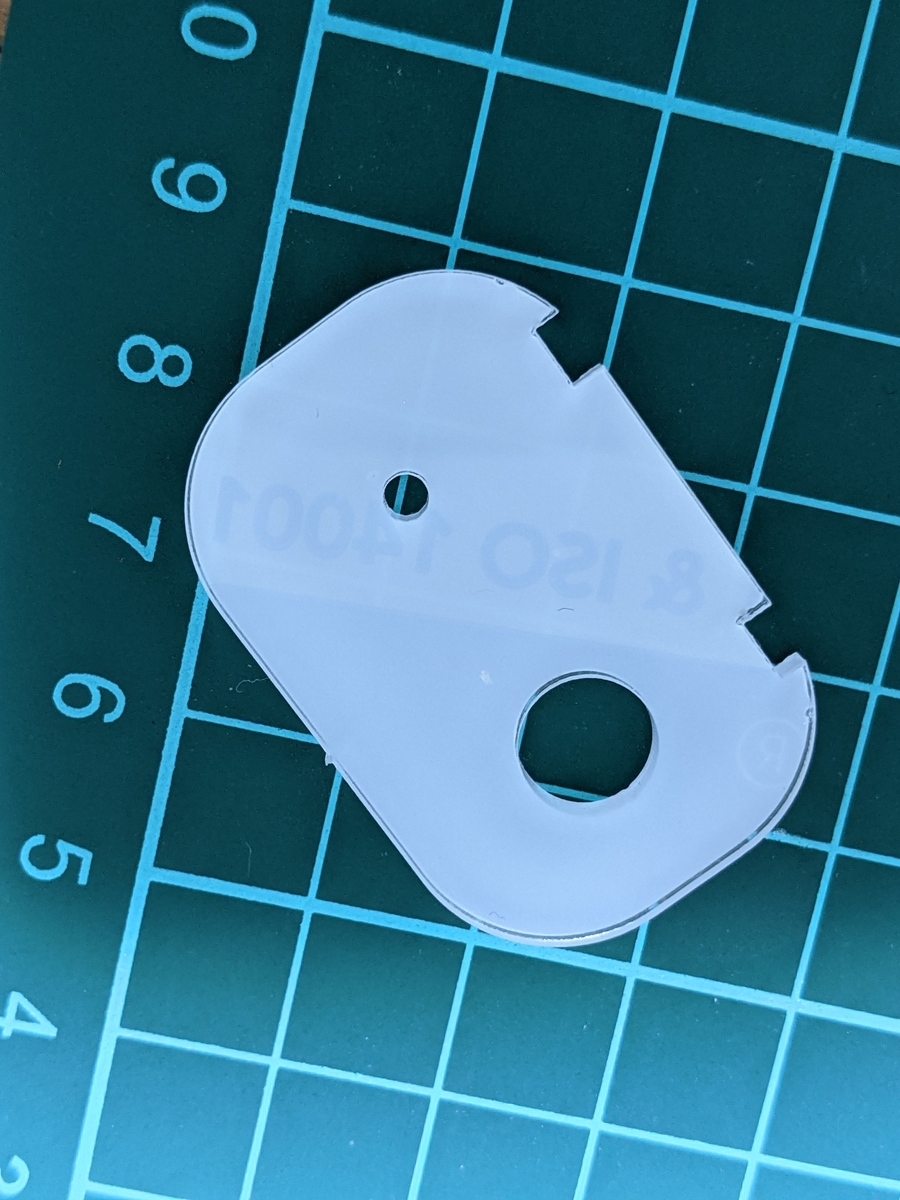

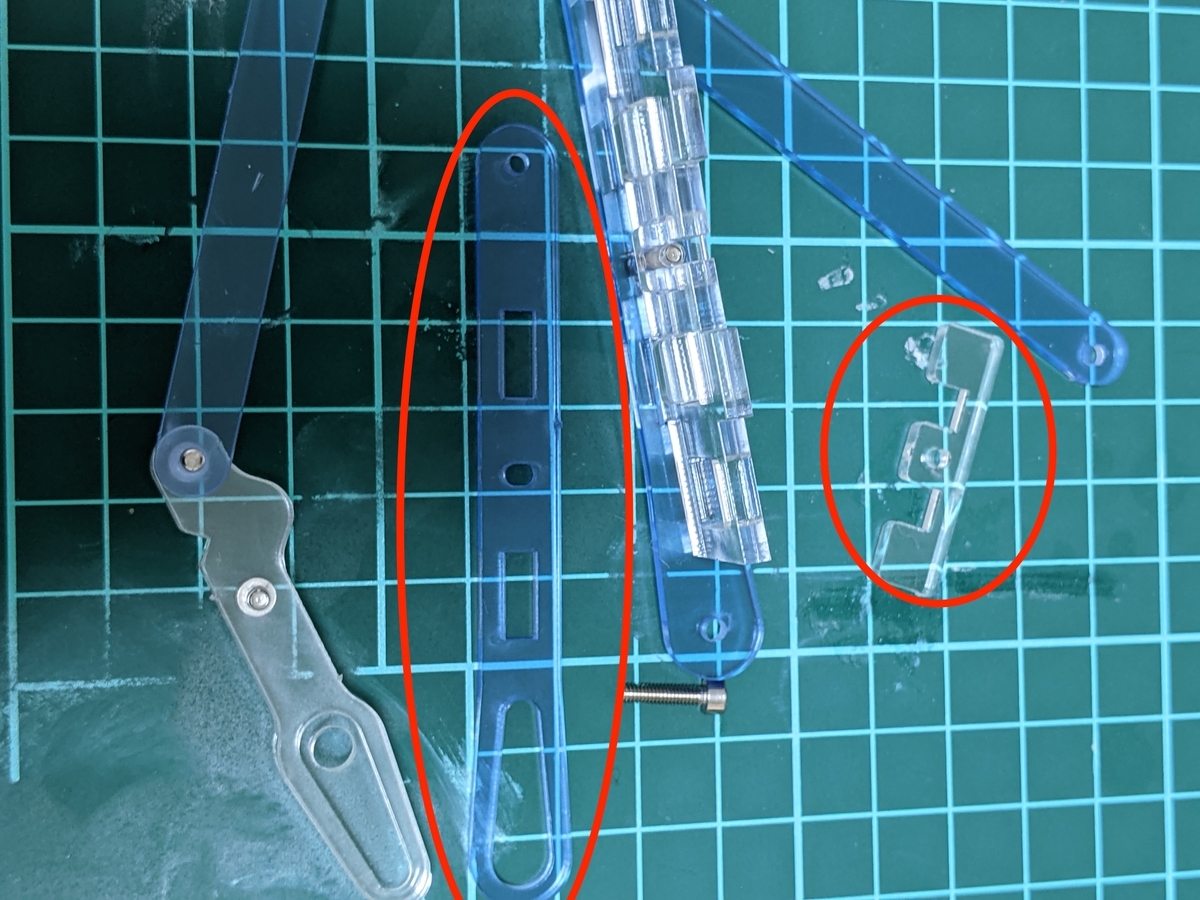

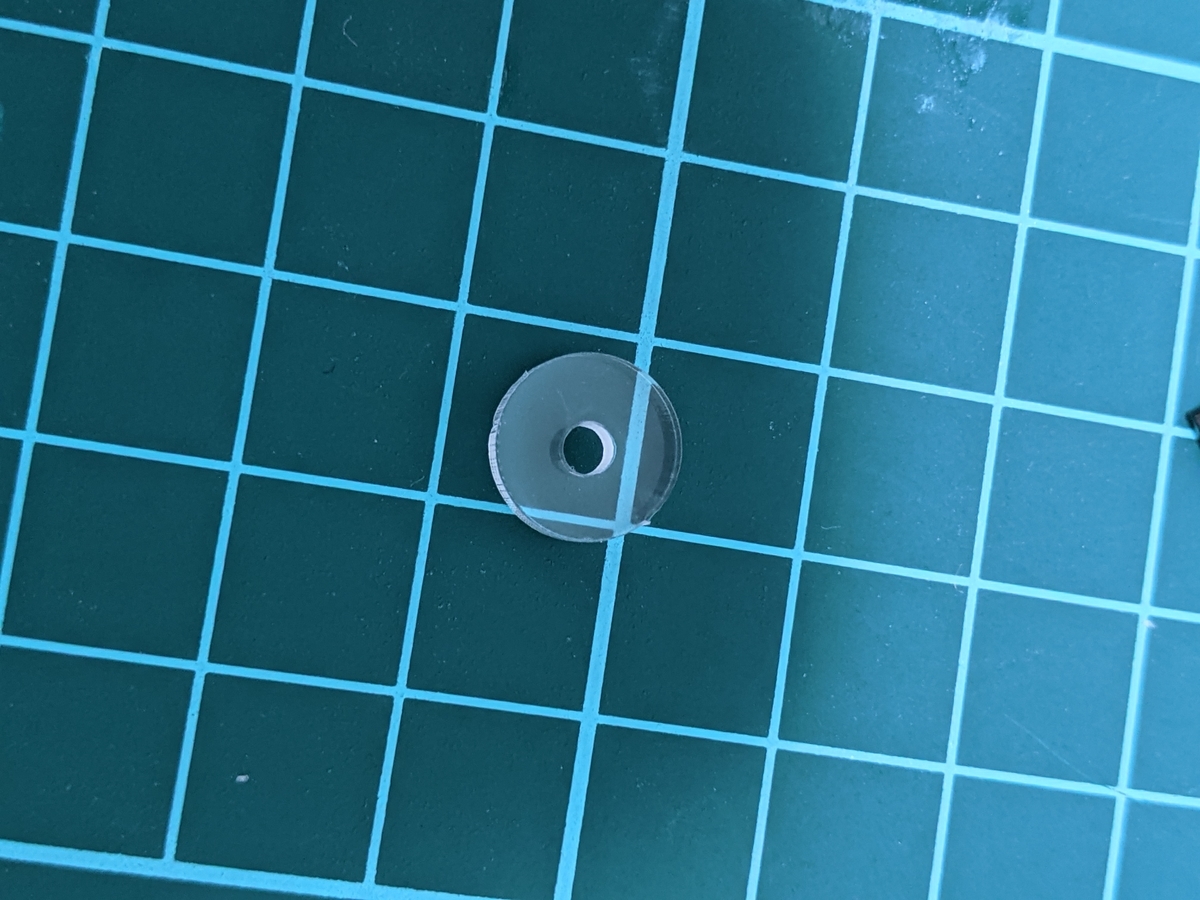

次はこちらの白いパーツを使います
画像から確認して作っていたため見落としてしまっていた注意したいパーツです

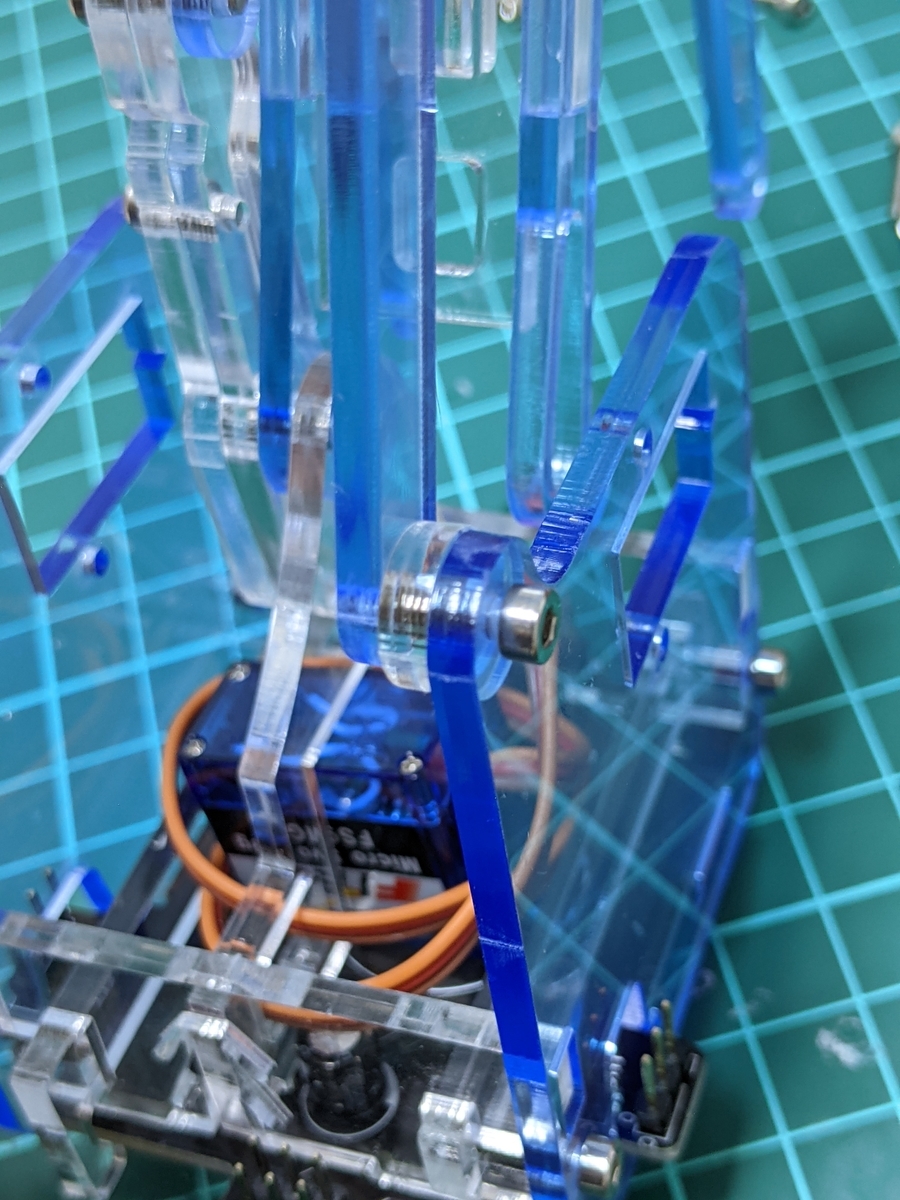

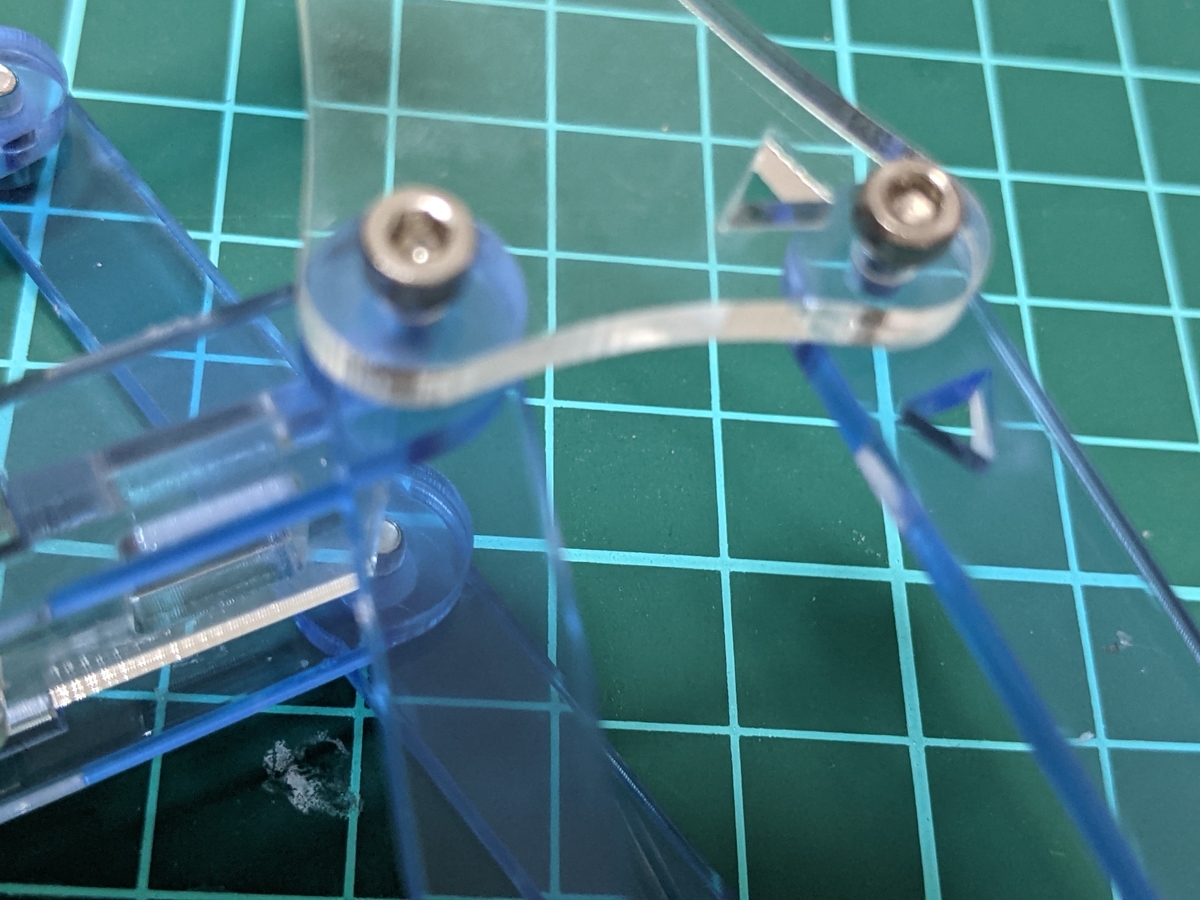

PCBの側面となっているこの右パーツの上部と三角形の白パーツに固定された青いパーツを10mmネジで留めます
外側から
右側面の上部青パーツ -> 丸い白パーツ -> 三角形の白パーツに繋がった青パーツ
の順番になるように重ねて外側から留めてください

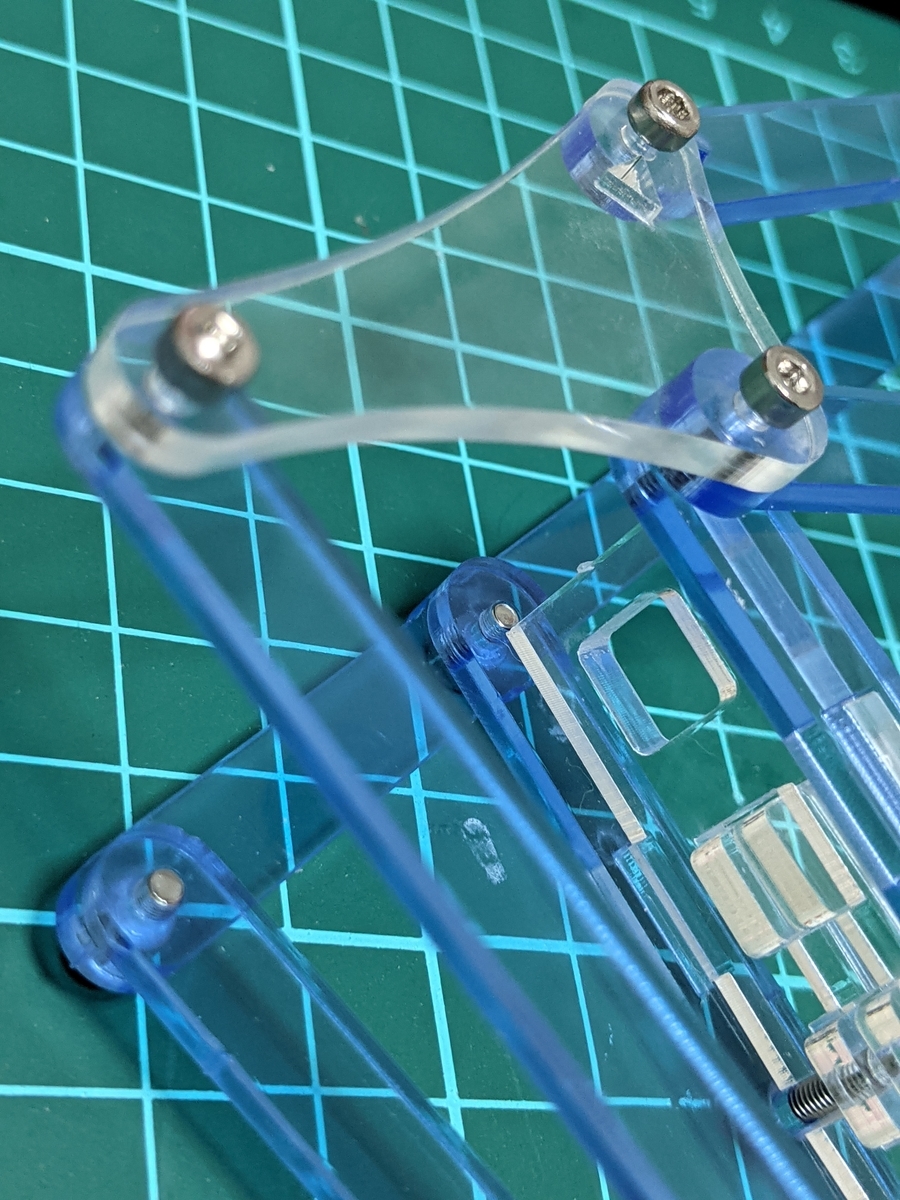

こんな感じになります

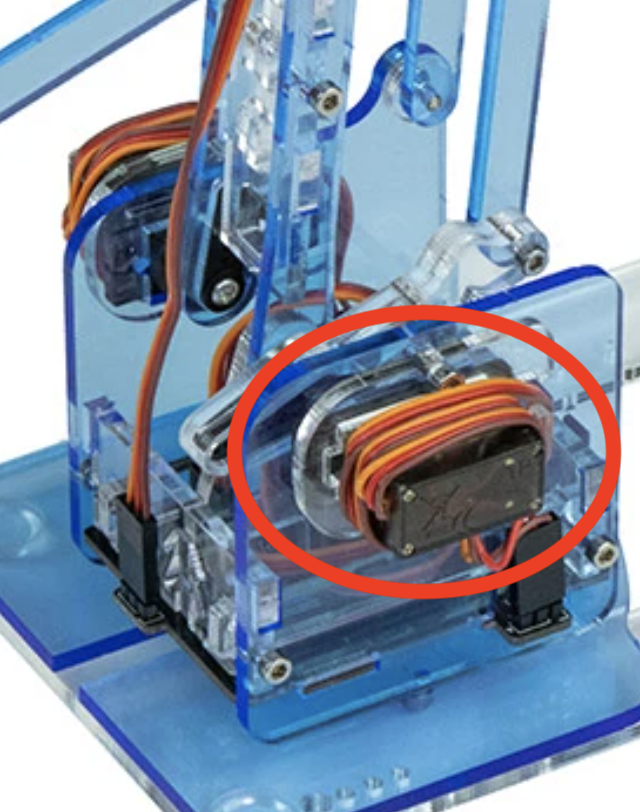

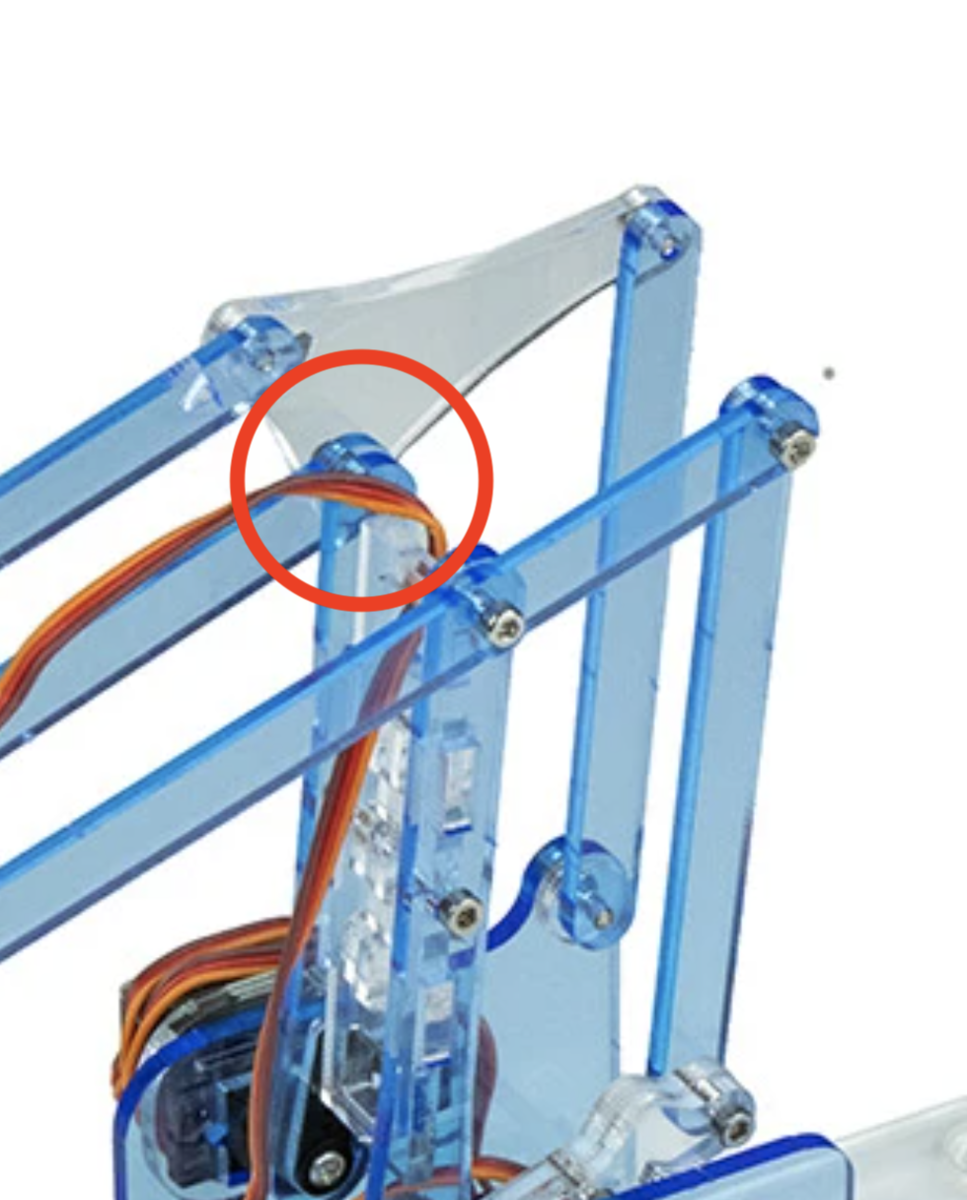

赤い丸の部分です

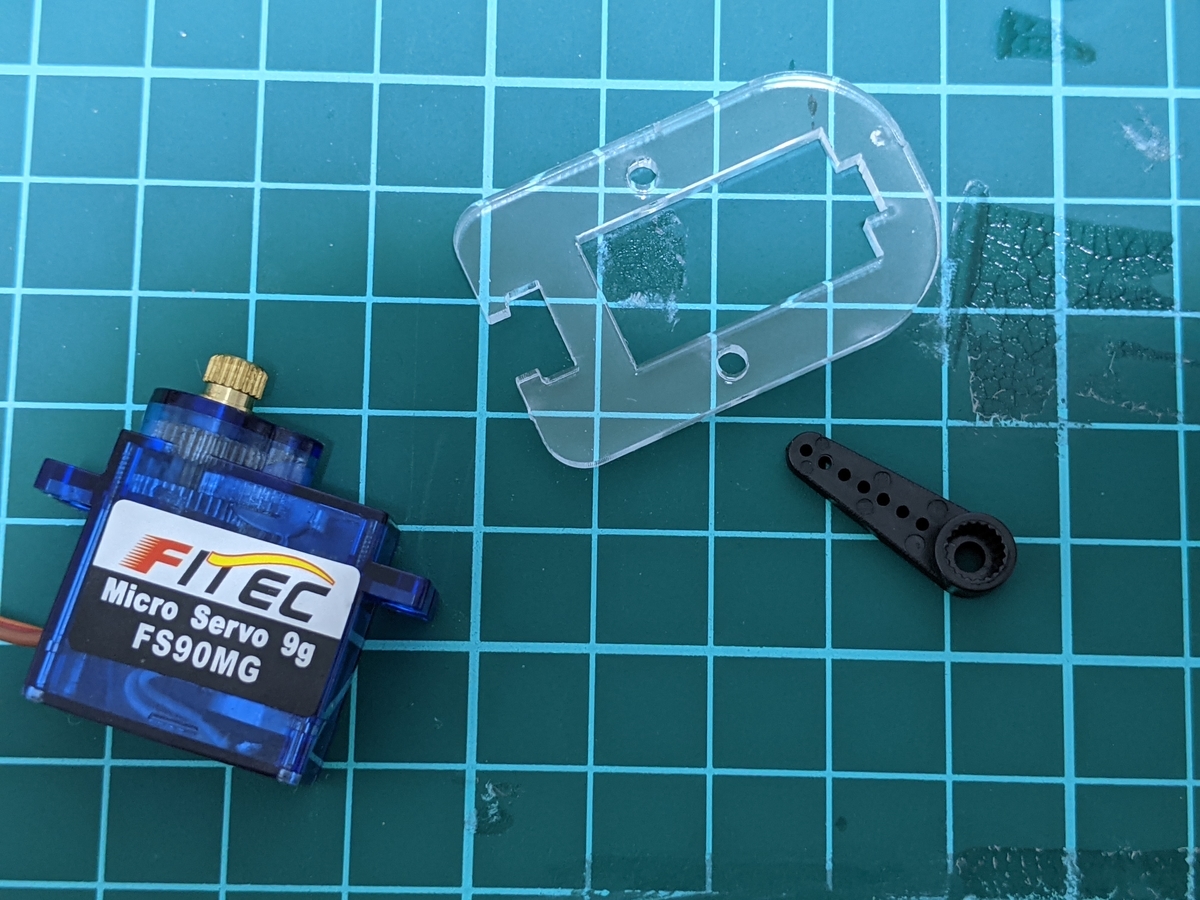

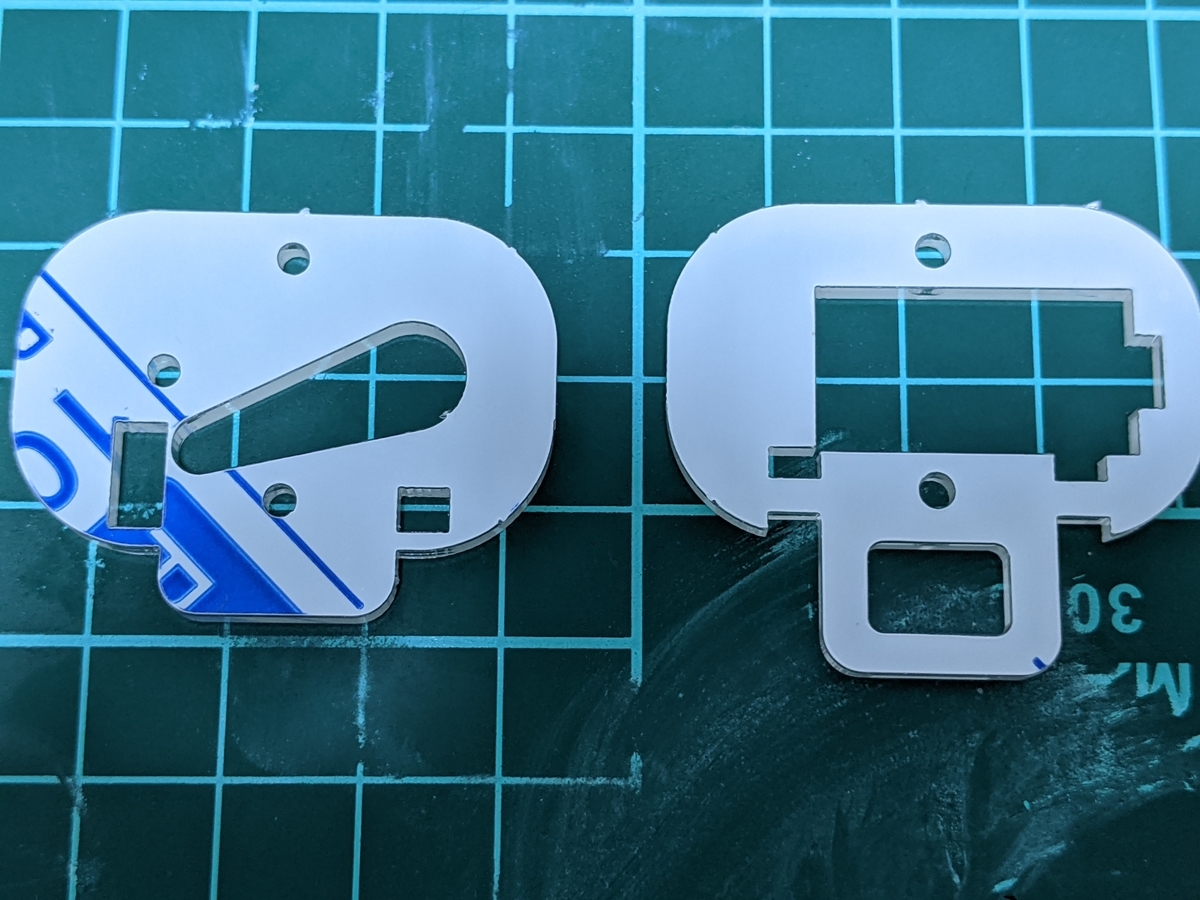

羽が片方だけのサーボ2つと
2つの白パーツを使います
次の画像の3つを
こんな感じに。

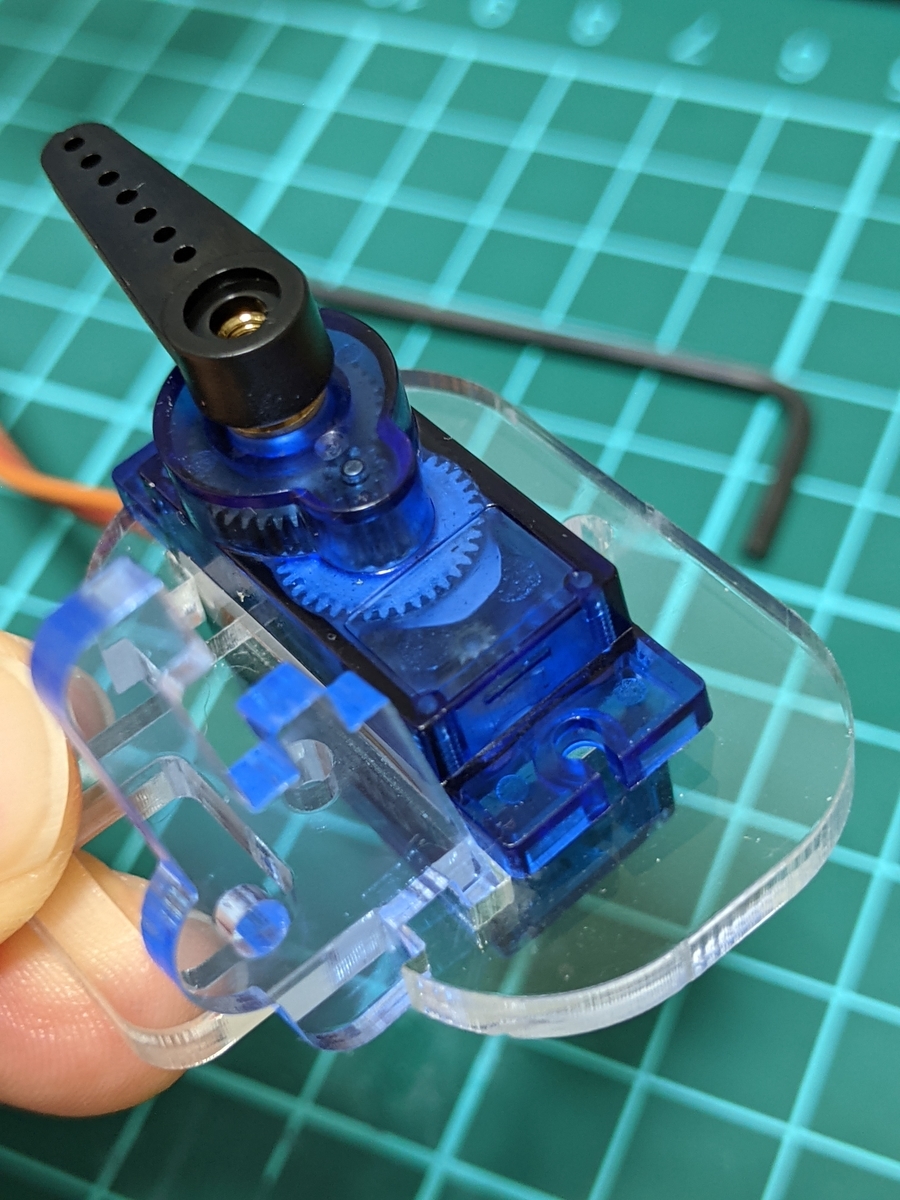

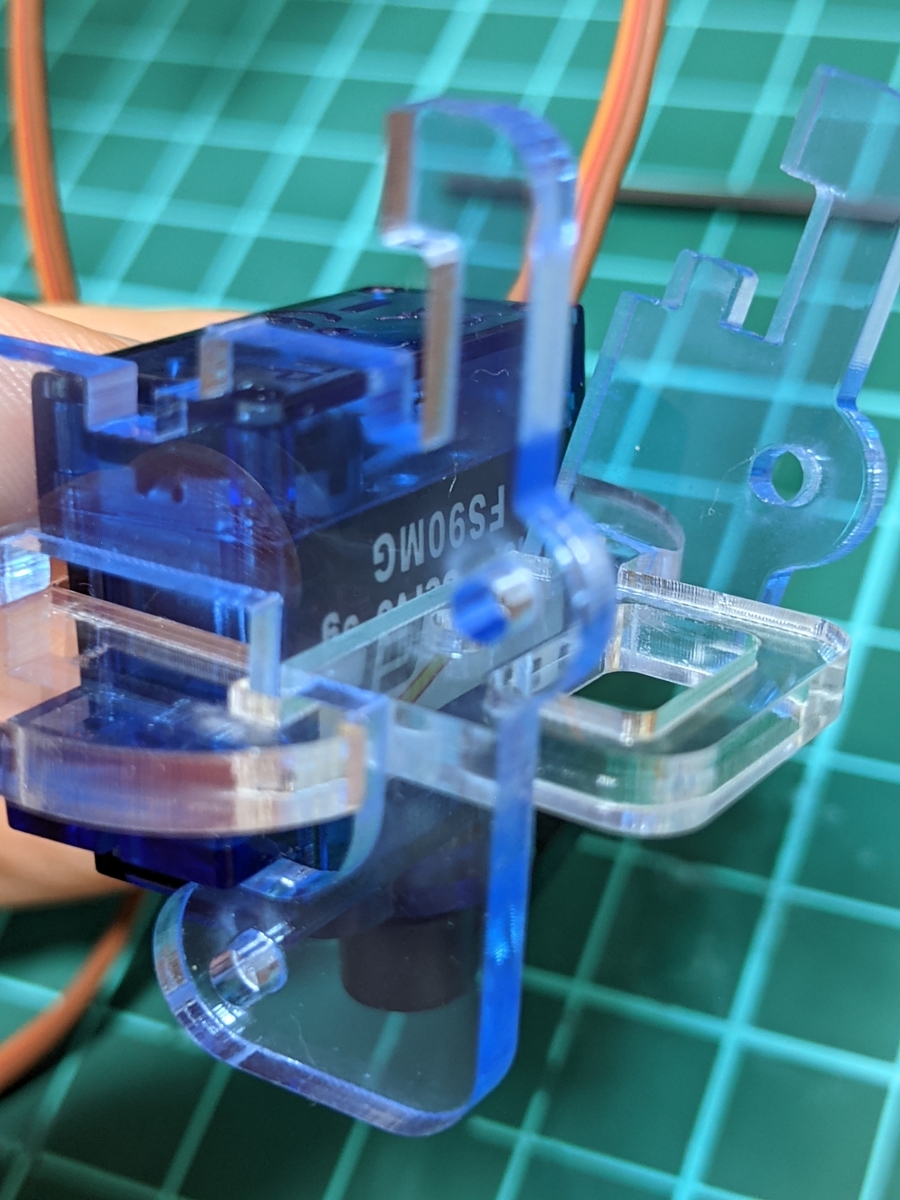

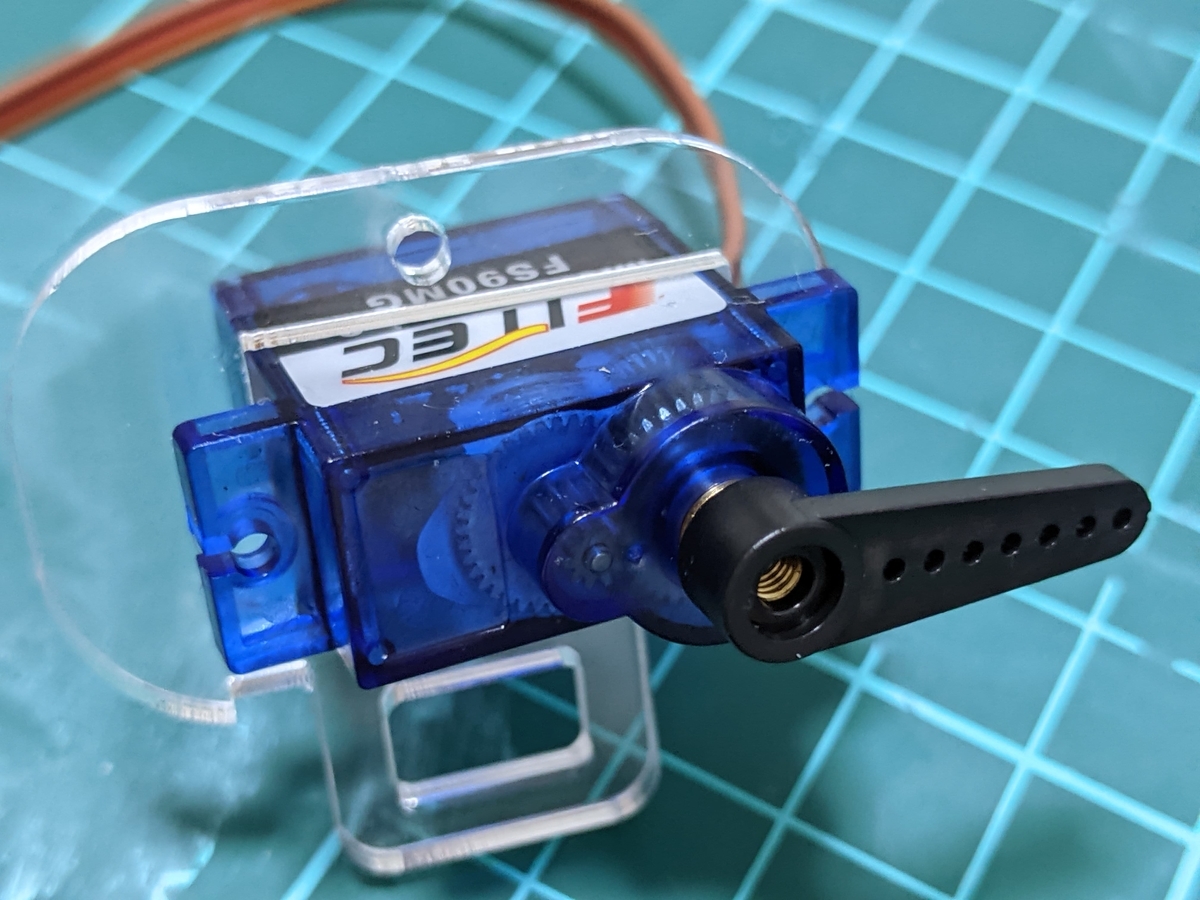

サーボをパーツに通します

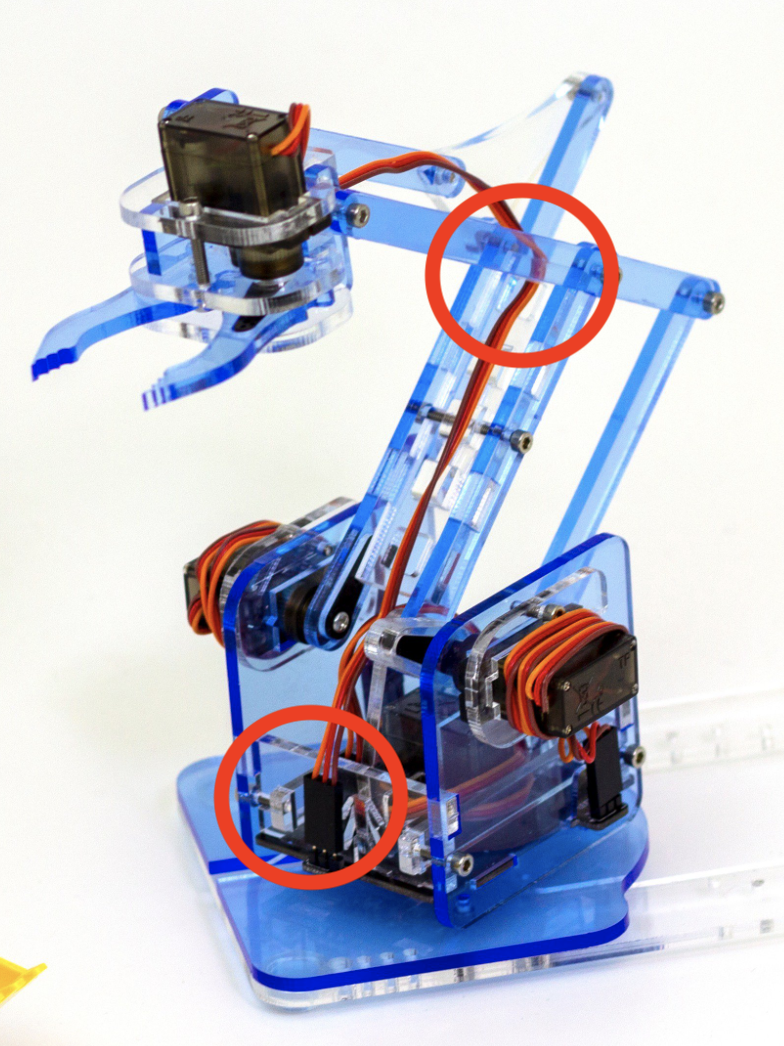

赤い丸で囲った部分にコードが通ります

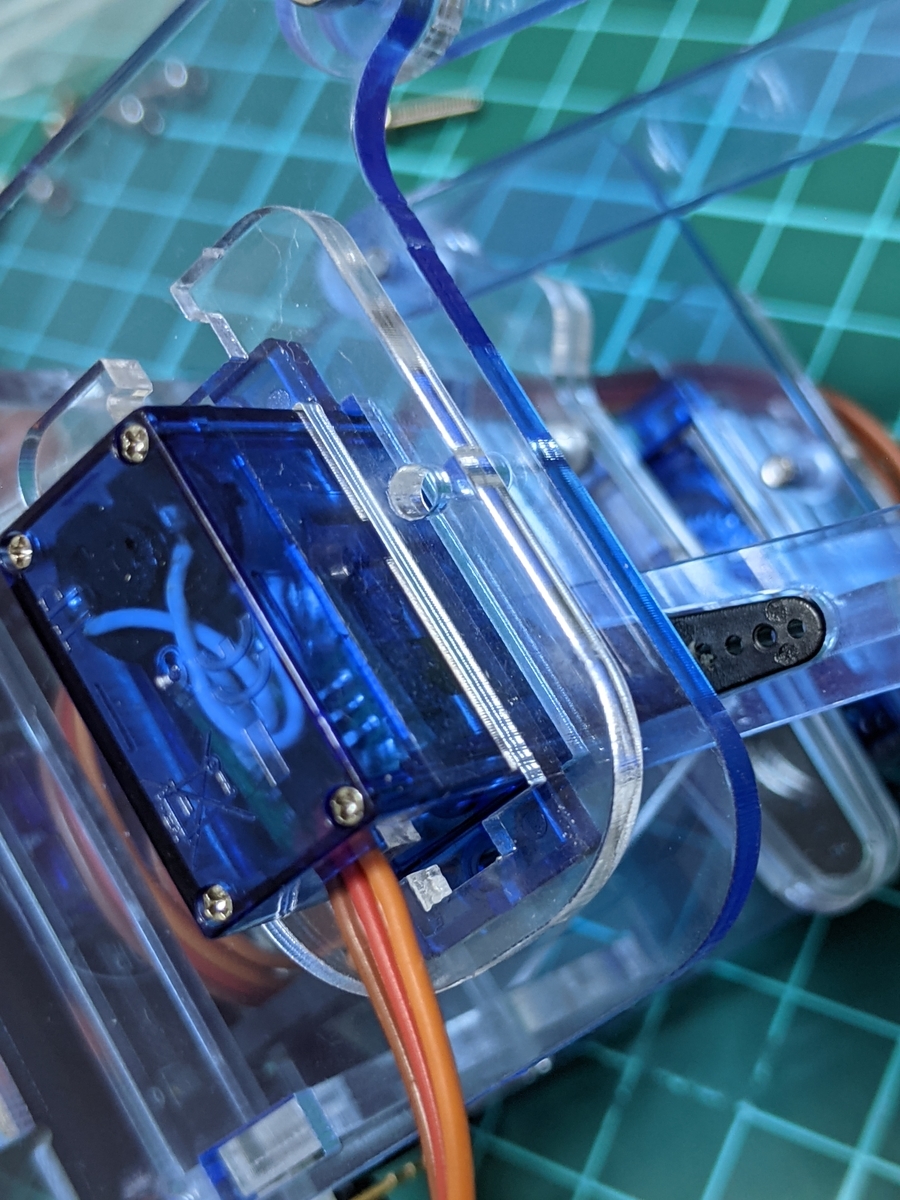

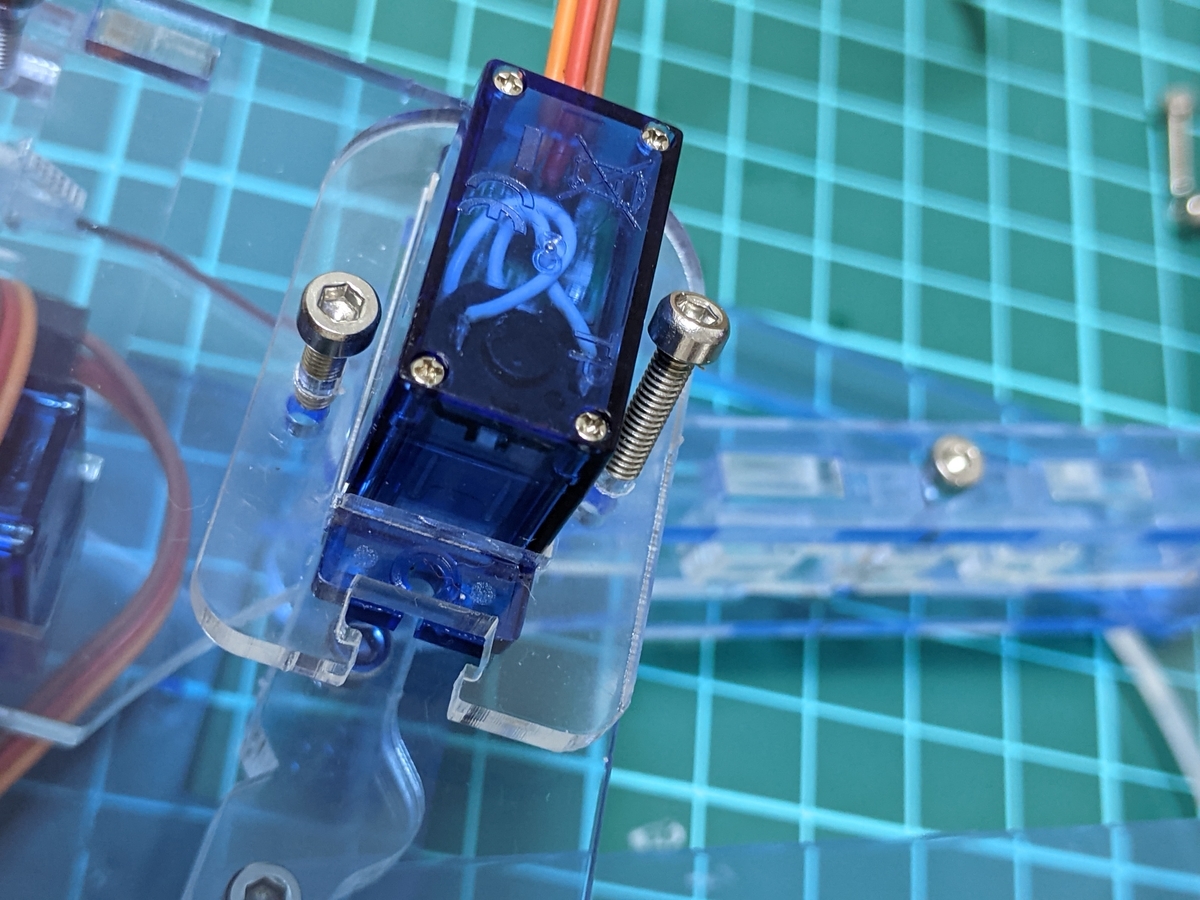

サーボを通した白パーツを側面の青パーツに外側から通します
側面の青いパーツとサーボを通した白いパーツの間にサーボの鍔？が挟まれる形になります

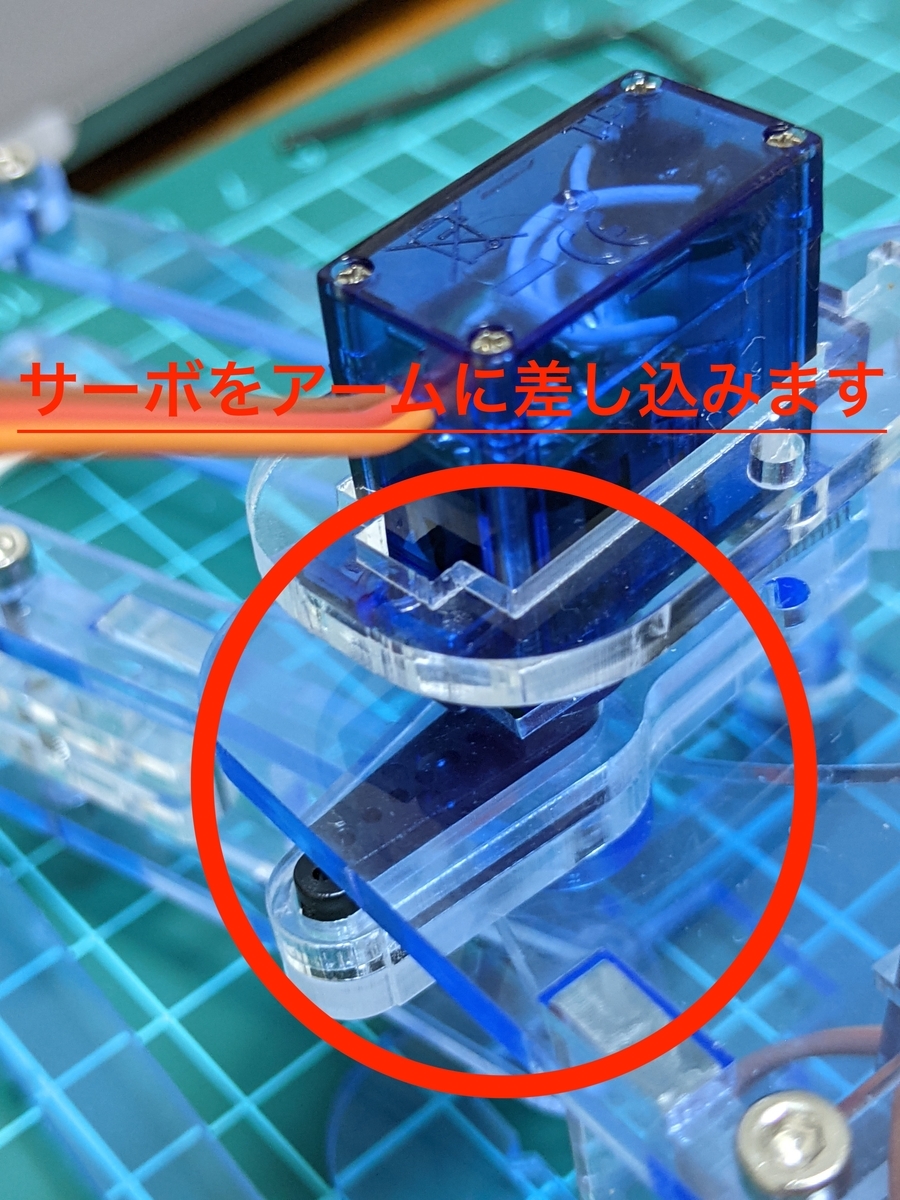

サーボの羽をアームとなるパーツの穴に差し込みます

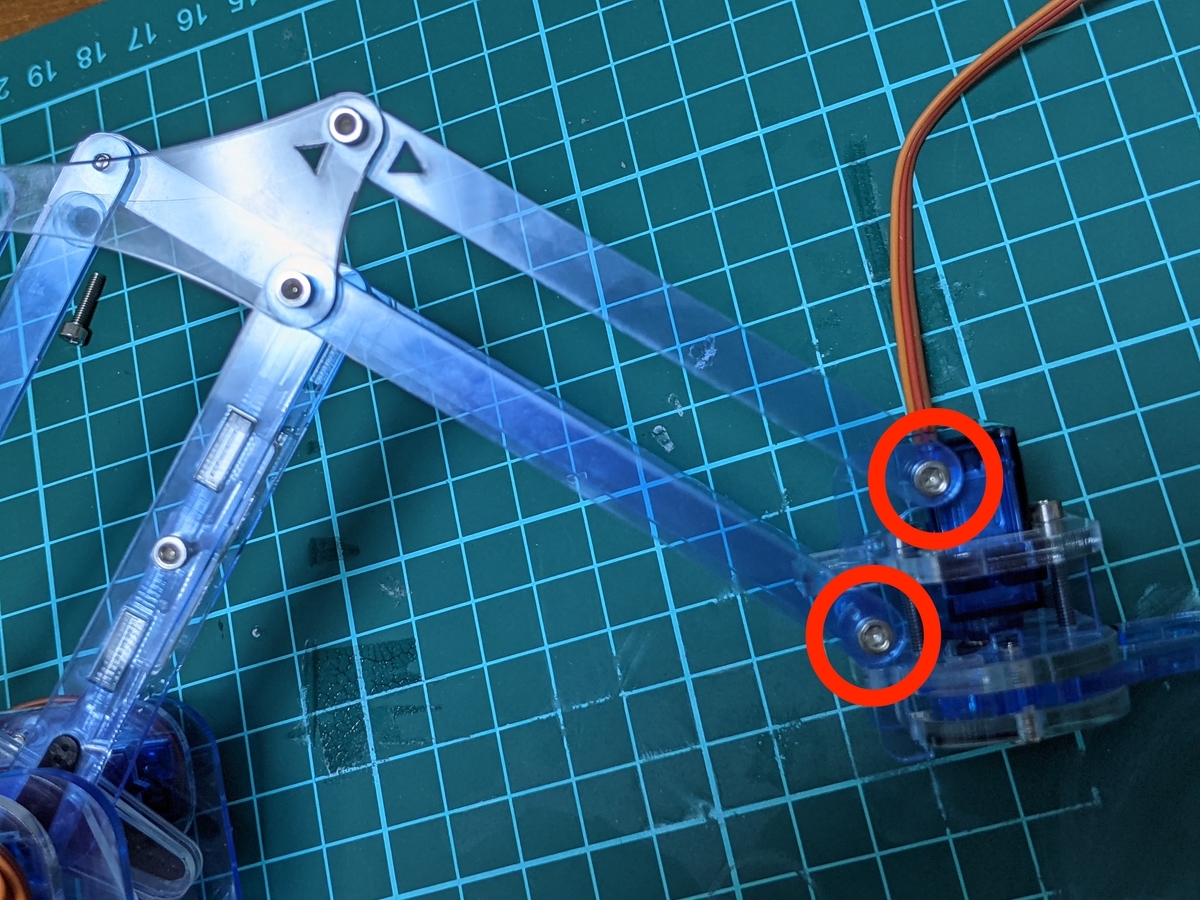

2箇所を10mmネジで留めます

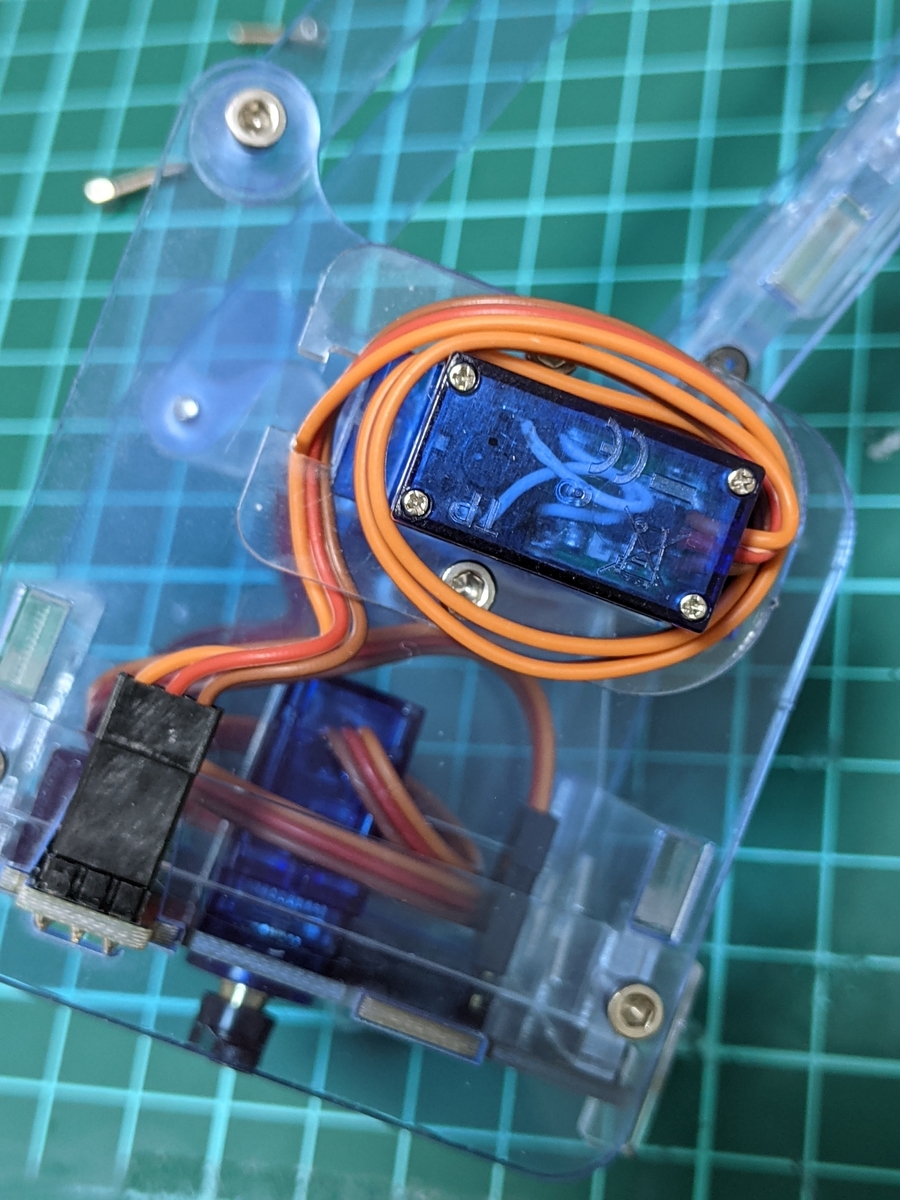

留めたらコードの向きに注意して巻いていきます
他のところでやったように0と書いてある側にオレンジのコードを差し込んでください
画像のようにできたら反対の右側面も同じように取り付けます
サーボの羽をアームに差し込んでください
こちらもコードの巻く向きに気をつけてください
ハサミ部分を組んでいきます
白い2つのパーツを使います

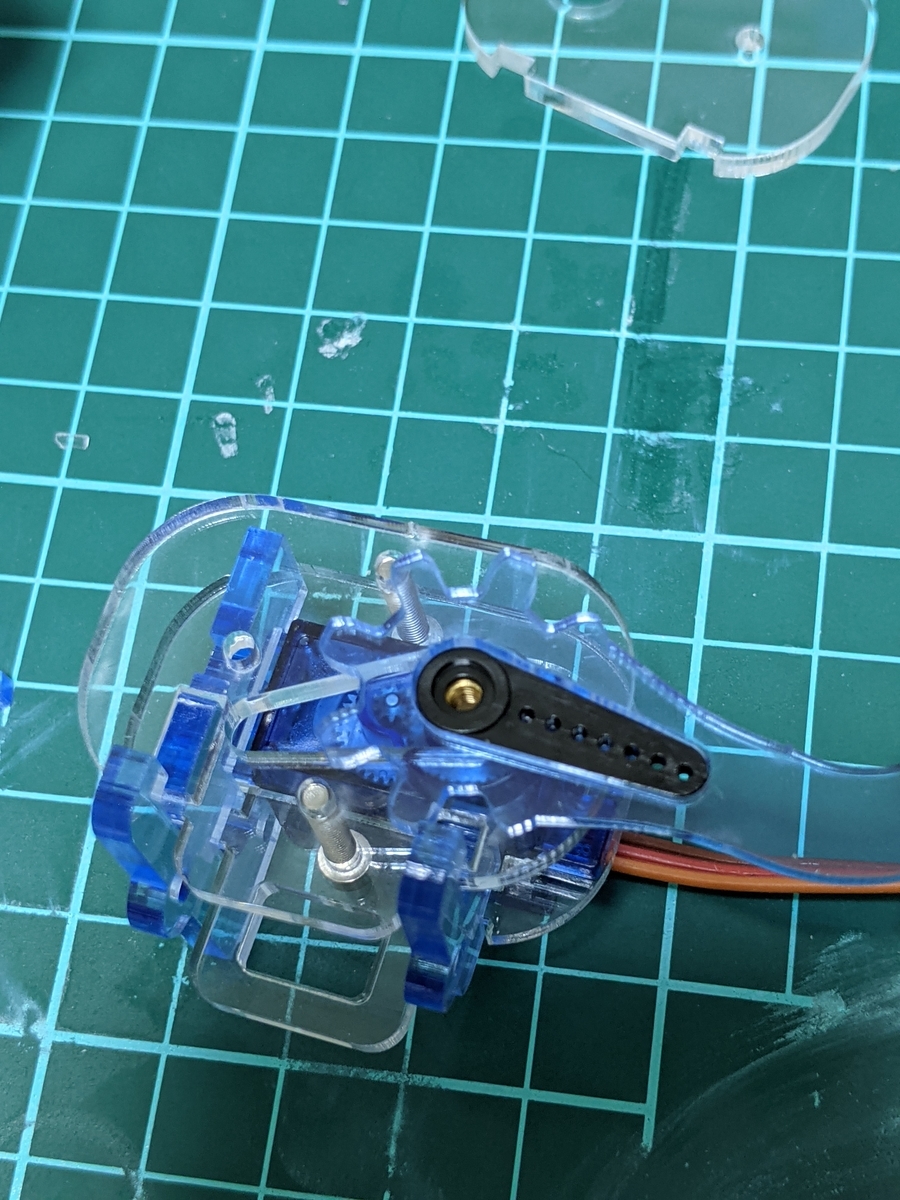

1 残っているサーボを画像の右側にあるパーツに通します
青い2つのパーツを外してください
下図の丸で囲んでいる部分に青いパーツのL字部分が合います
組み合わさるだけで、まだ固定はされません
もうひとつの白パーツをサーボの羽の方から被せます
サーボの羽は中央の穴から通せます
青パーツの凸部分が白パーツの穴にちょうど合います
ここでネジを使って固定していきます
使うネジは一番長い16mm x 2です
サーボの羽が無い方から留めて白パーツ2つを固定します
次に青パーツx2と白パーツx1を外します
10mmネジを使って先ほど組んだパーツと組み合わせていきます

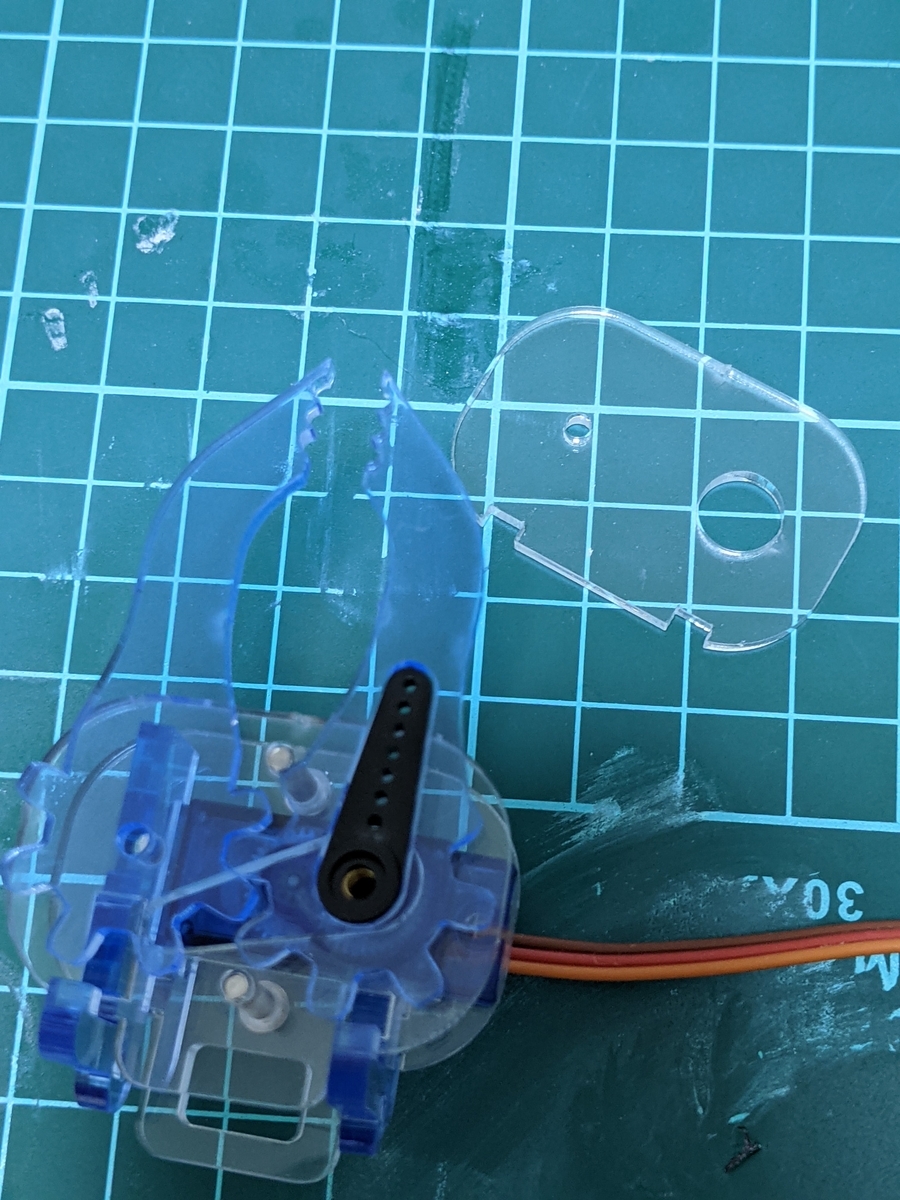

青パーツをサーボの羽に合うようにセットします
もう一つの青パーツも歯車になっている部分が合うようにセットします
まだ固定されていません
上から白パーツを被せます
10mmネジで固定します

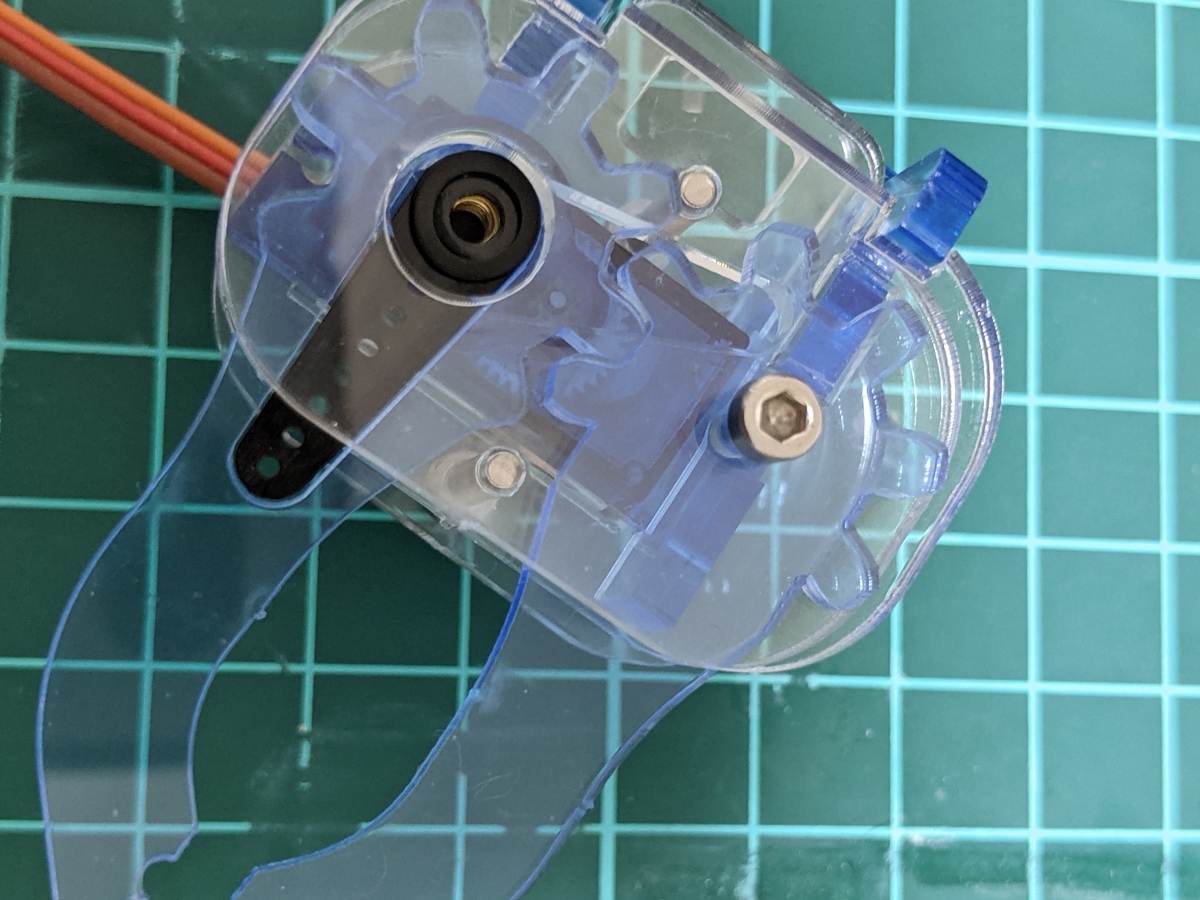

これでハサミの部分ができました

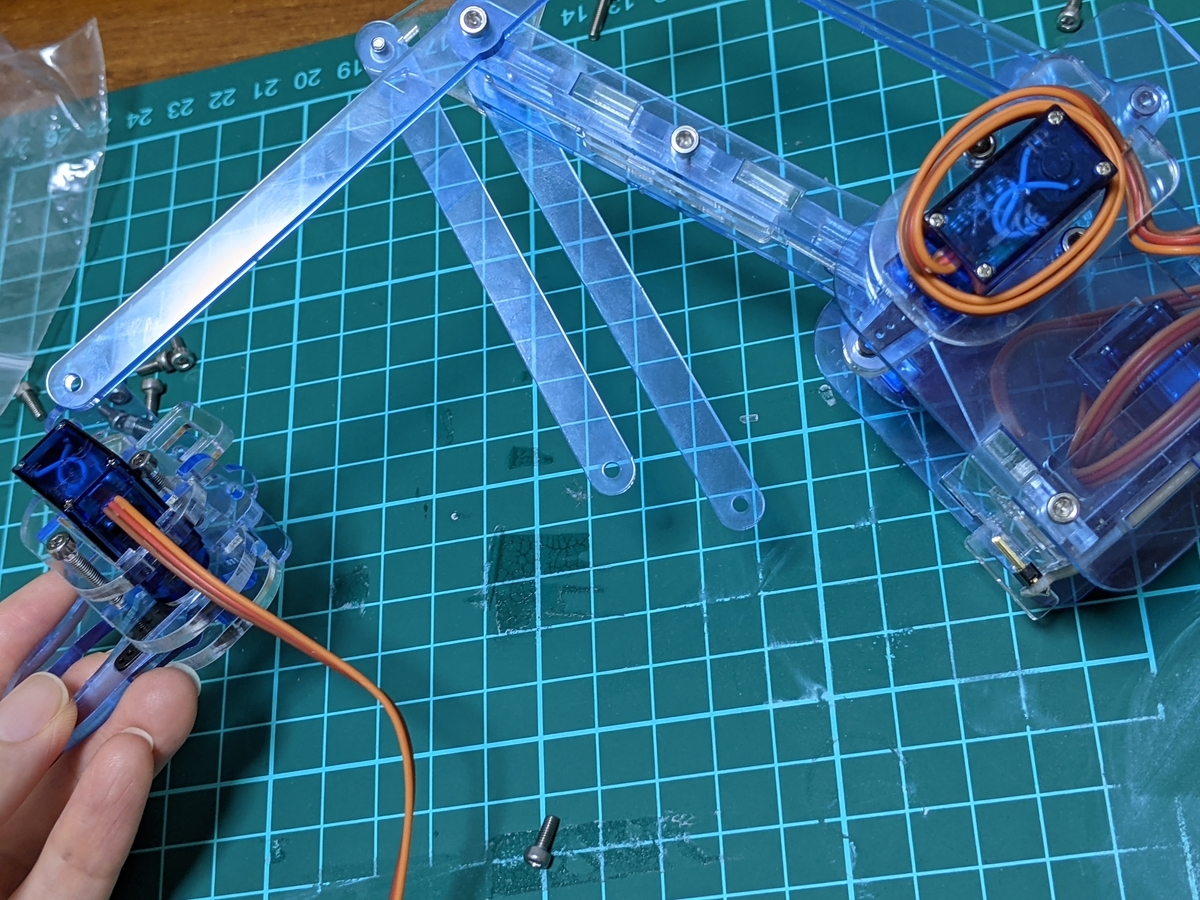

6mmネジで固定します
先ほど組んだハサミのパーツが内側に来るようにアームで挟みます
サーボの羽部分が下向きです

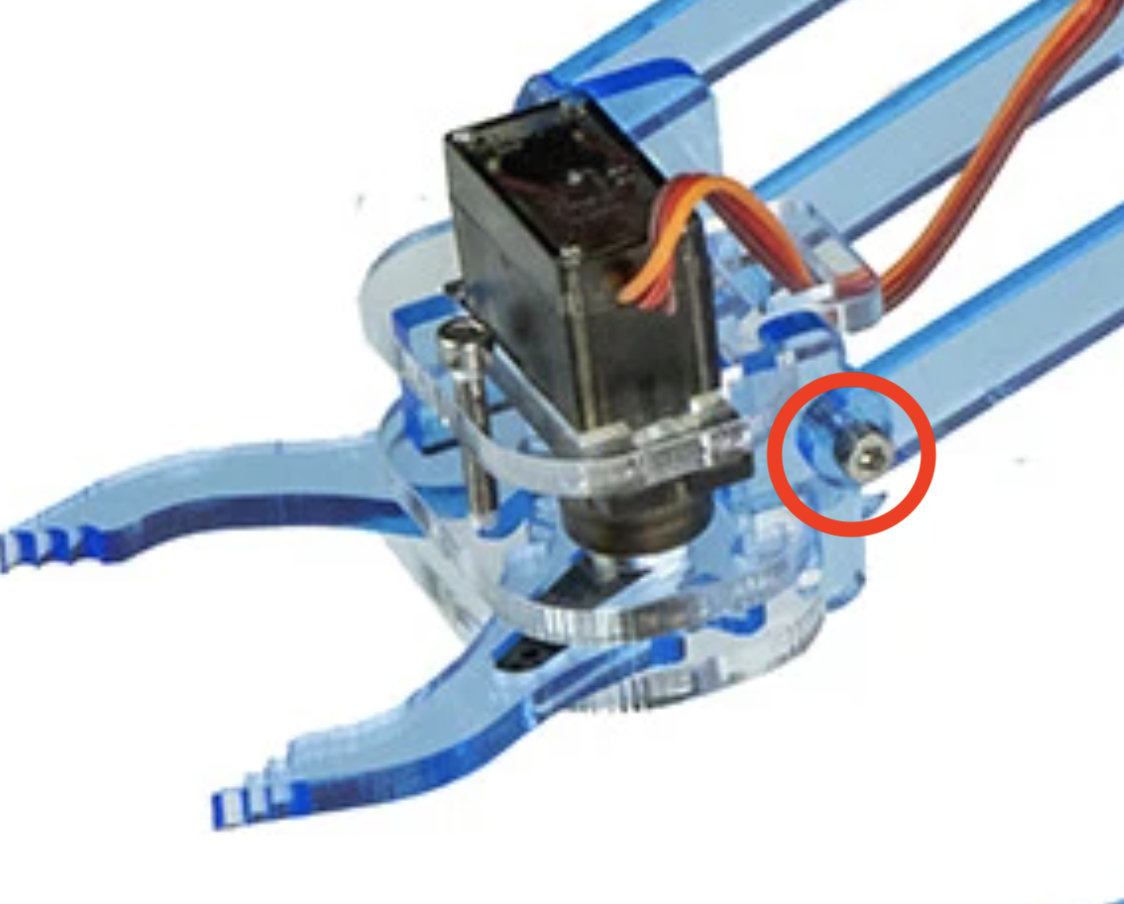

留めるのはここです
LEFT側からだと下図の箇所
RIGHT側面からみるとこんな感じになります
固定したらハサミ部分のサーボのコードを中央のアームに潜らせて
先頭にコードを接続してください
他の箇所と同じように0側にオレンジ色のコードが来るように注意してください
青いパーツと白いパーツを使います

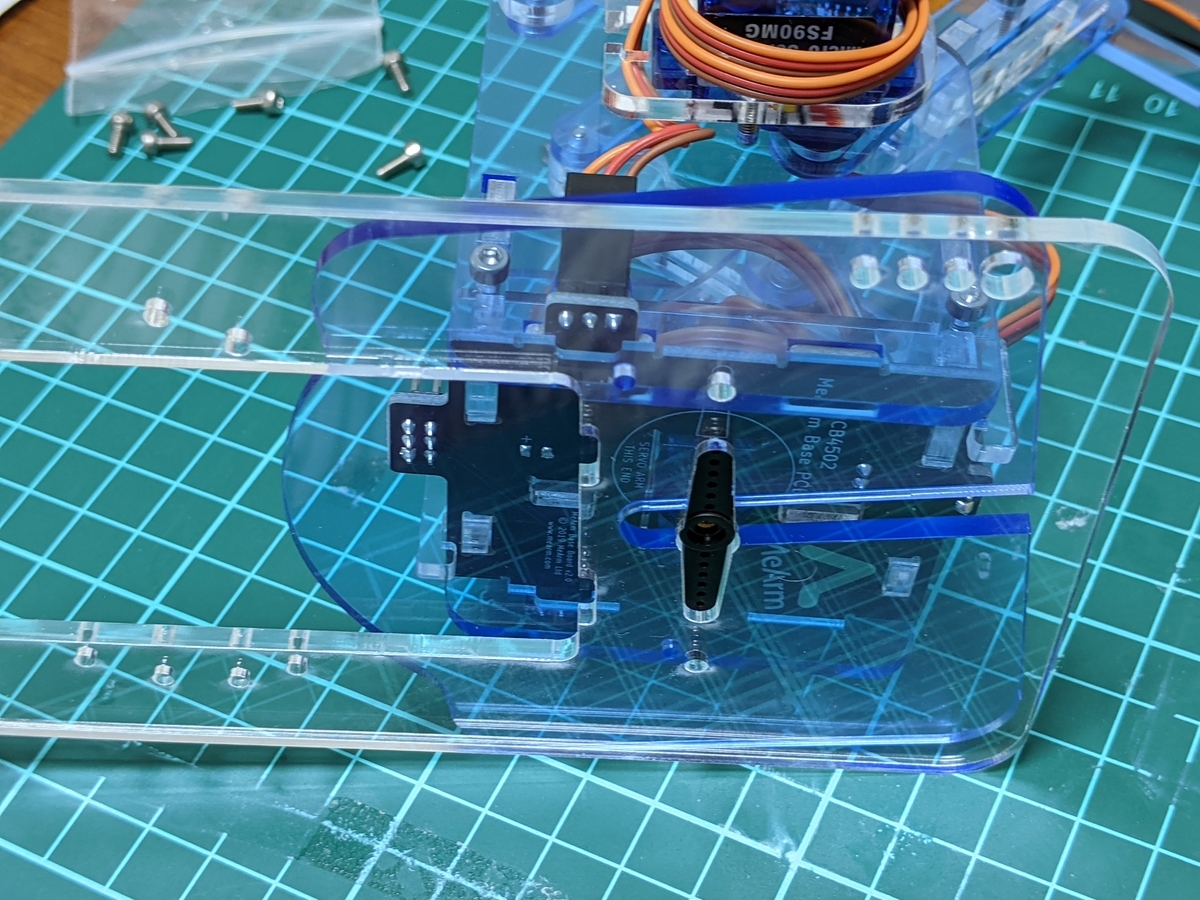

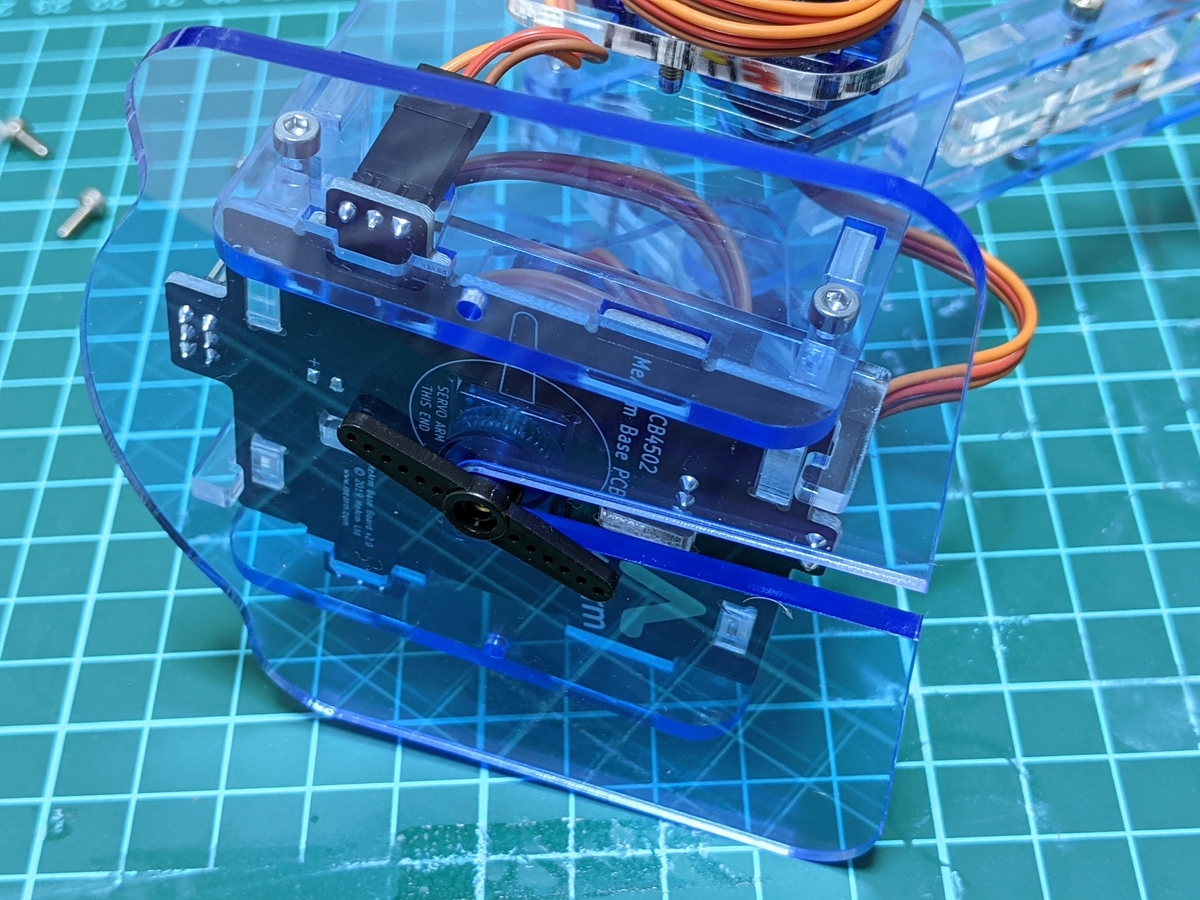

PCBに取り付けた両羽のサーボを
青いパーツの中心にある隙間に通します
横からスライドして通すと良いです

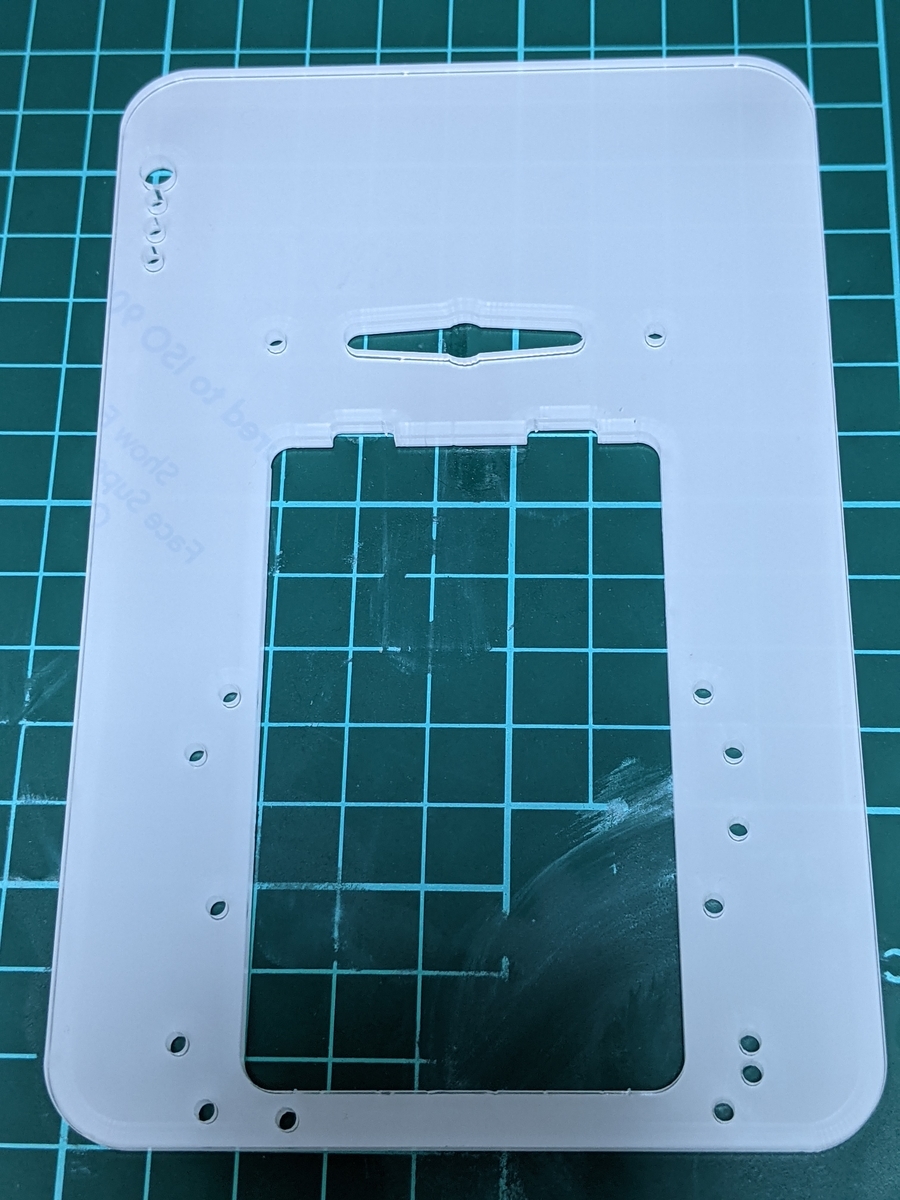

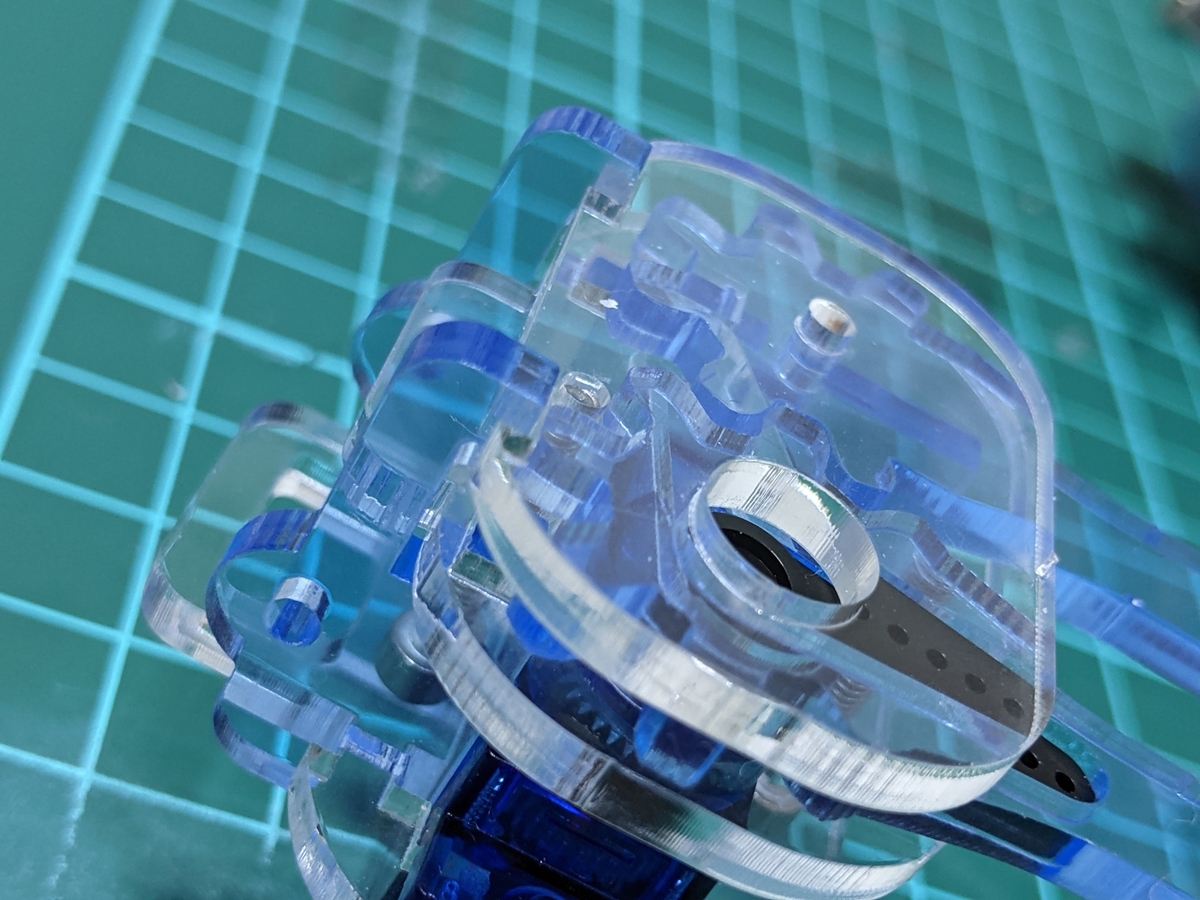

青いパーツの上から白いパーツを重ねます
白いパーツの中心にある穴にサーボの両羽が通るように当て嵌めます
6mmネジx2を使ってサーボの羽の横を留めます

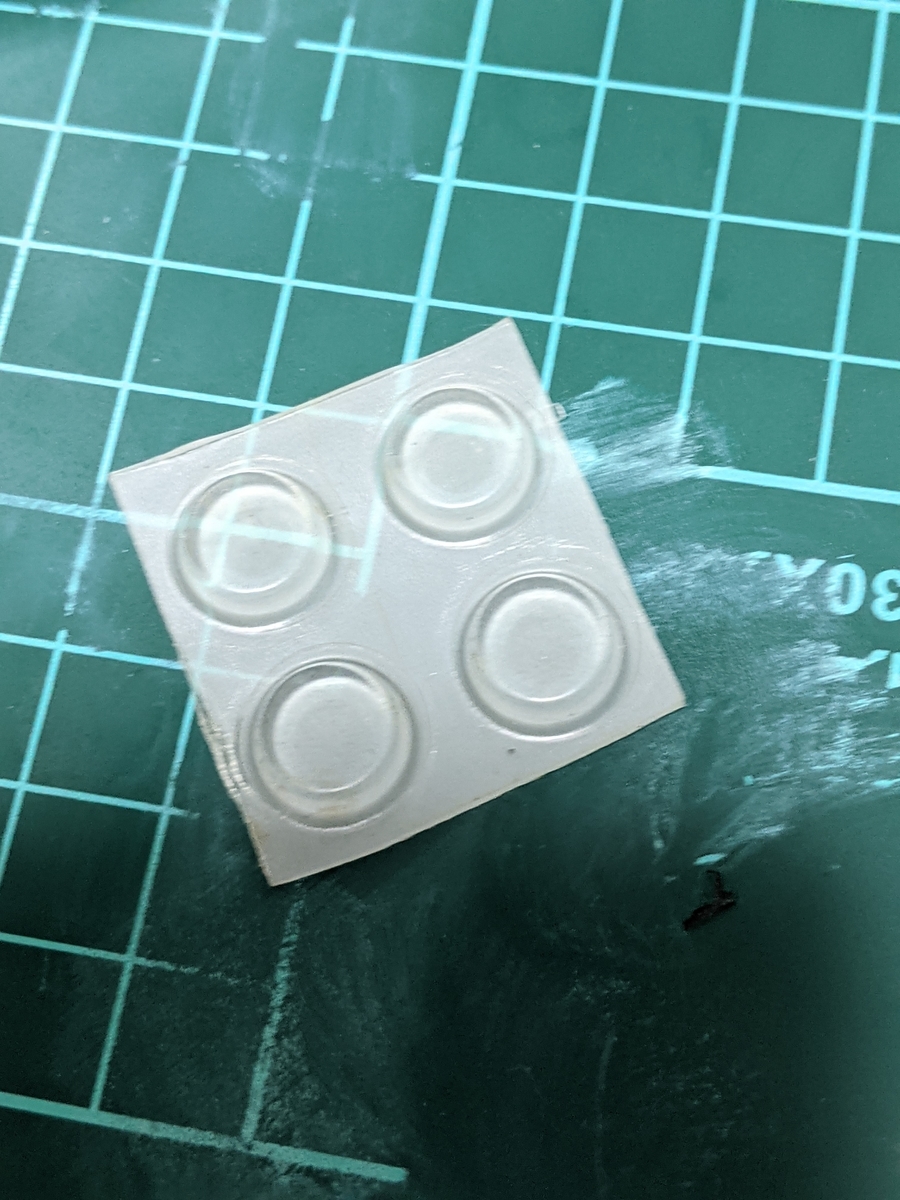

あとはこのシールを白パーツの4隅に貼ったら
完成！！
お疲れ様でした〜
